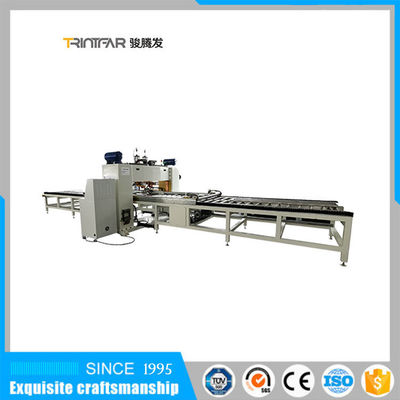

1. Korpus główny: Ze względu na gęstą i poziomą walcówkę zaprojektowano zintegrowany wzmocniony korpus główny typu gantry.Przyjąć główny korpus naprężenia pionowego.Ta maszyna jest wykonana z dobrej jakości pogrubionej blachy stalowej, aby zapewnić intensywność i stabilność głównego korpusu.Maszyna jest wyposażona w prowadnicę ślizgową zapewniającą punkt podparcia naprężeń oraz platformę roboczą do innych czynności.Aby umieścić dwa zestawy uchwytów spawalniczych na maszynie, efektywna szerokość spawania wynosi 1300 mm, a długość spawania wynosi 1000 mm.

2. Źródło zasilania: Zastosuj źródło spawalnicze z inwerterem średniej częstotliwości.Współczynnik wypełnienia dochodzi do 50%.Zasilanie trójfazowe jest prostowane przez specjalny falownik i przekształcane na napięcie przemienne o częstotliwości 1000 Hz, a następnie przesyłane do transformatora średniej częstotliwości w celu prostowania, aby zapewnić prąd spawania DC.Porównaj z ogólnym zasilaczem impulsowym AC, ten rodzaj źródła zasilania może być szybki i precyzyjnie regulowany.Niewielki wpływ na sieć energetyczną i mniejsze zapotrzebowanie na sieć energetyczną w porównaniu ze spawarką jednofazową o tej samej mocy.

3. Struktura spawania rzędowego: 6 zestawów elektrod spawalniczych jest zainstalowanych na belce i wyposażonych w prowadnicę ślizgową, która może poruszać się w poziomie.Wygodna jest regulacja odległości punktu spawania, dzięki czemu nadaje się do spawania przedmiotów obrabianych z różnymi szczypcami.Program spawania elektrodą do spawania rzędowego jest elastyczny i dostępne są różne rodzaje programów spawania.Możesz więc wybrać spawanie od środka do boków lub od boków do środka lub spawanie pojedyncze.Naprawdę osiągnij stabilną, niezawodną i dobrą spójność efektu spawania.

4. Układ chłodzenia: Zgrzewarka oporowa generuje dużo ciepła podczas procesu spawania.Źródłem ciepła może być: spawanie elektrody i przedmiotu obrabianego lub praca elementów, takich jak sterowany silikonem transformator spawalniczy.Aby chronić żywotność komponentów i kontrolować temperaturę mięknienia elektrody spawalniczej, aby zapewnić niezawodność spawania, zaprojektowano ją tak, aby przyjmowała obieg wody chłodzącej w celu odebrania ciepła.Przyjęto chłodzony powietrzem rodzaj wody chłodzącej.Poprzez układ chłodzenia maszyny chłodząco-wodnej, temperatura wody jest wymuszana do schłodzenia do temperatury zadanej.Cel obiegu wody chłodzącej jest osiągany przez pompę wodną maszyny chłodzącej i zasobnik wody.
