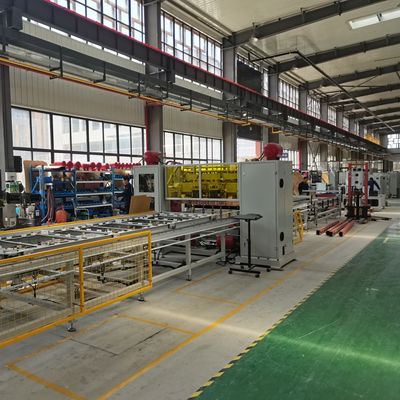

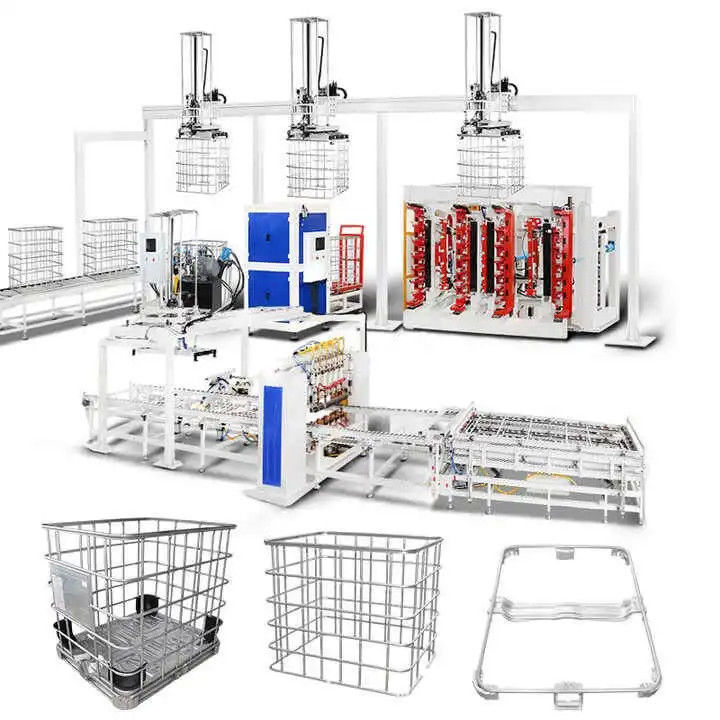

Linia produkcyjna ramy klatki IBC ręczna / automatyczna

Duży Obraz : Linia produkcyjna ramy klatki IBC ręczna / automatyczna

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	Trintfar
Orzecznictwo:	CE

Zapłata:

Minimalne zamówienie:	1
Cena:	10000~80000
Szczegóły pakowania:	Drewniane wsporniki/skrzynie drewniane
Czas dostawy:	60 ~ 90
Zasady płatności:	L/C, D/A, D/P, T/T

Kontakt

Linia produkcyjna ramy klatki IBC ręczna / automatyczna

Opis

Konfigurowanie pojemności:	150-200pcs/8H	Operatorzy:	Linia ręczna （7-8 osób） linia automatyczna （5-6 osób）
Dystrybucja zasilania sprzętu:	550KW	Zapotrzebowanie na powietrze:	1,1m³/min
Zapotrzebowanie na wodę:	10-25 m3/h
Podkreślić:	Linia do produkcji ram klatek IBC , Automatyczna linia produkcyjna ramy klatki IBC

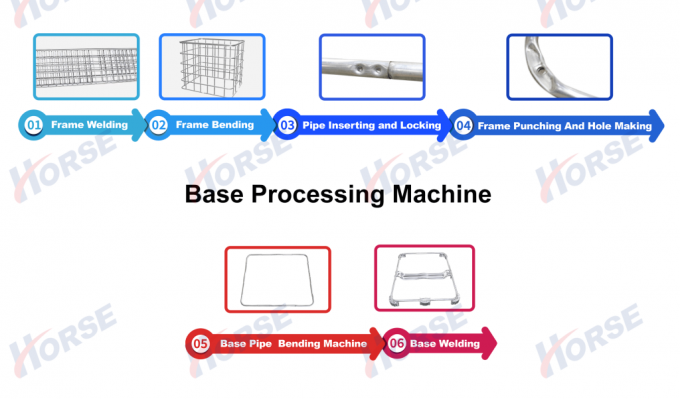

Przepływ pracy

Przepływ pracy:

Przetwarzanie klatek:Spawanie ramy → zginanie ramy → rurociąg → wstawianie i blokowanie → bicie ramy i wykonywanie otworów

Przetwarzanie bazy:Maszyna do gięcia rurociągów → spawanie rurociągów

Główne wyposażenie

Maszyna do przetwarzania ram

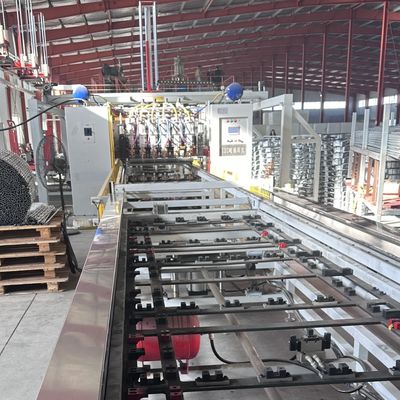

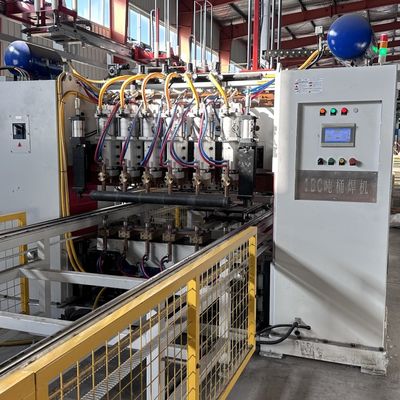

Maszyna do spawania ram

Wydajność spawania:45 sekundy na sztukę

Wzmocniona konstrukcja bramkidla wysokiej sztywności i stabilnej pracy.

Zasilanie Inwerterów średniej częstotliwoścido spawania energooszczędnego.

6 Głowy spawalnicze i układy zasilania, każdy z niezależną regulacją prądu dla niezawodnych punktów spawania.

Projektowanie podwójnie warstwowego zasilaczadla ciągłej pracy: podczas spawania jednego z naprawców, drugi ładuje materiały.

Automatyczne spawanie stopniowez serwo napędzanym pasem kroków do precyzyjnego pozycjonowania.

Automatyczne demolding: Po spawaniu wystrzeliwany cylinder w celu przygotowania do rozładunku.

Automatyczne rozładunek: Serwo sterowany chwytak przenosi spawany produkt do wyznaczonej pozycji, zmniejszając pracę i zwiększając wydajność.90° obracający się podnośnik rozładunkowydla łatwego transportu.

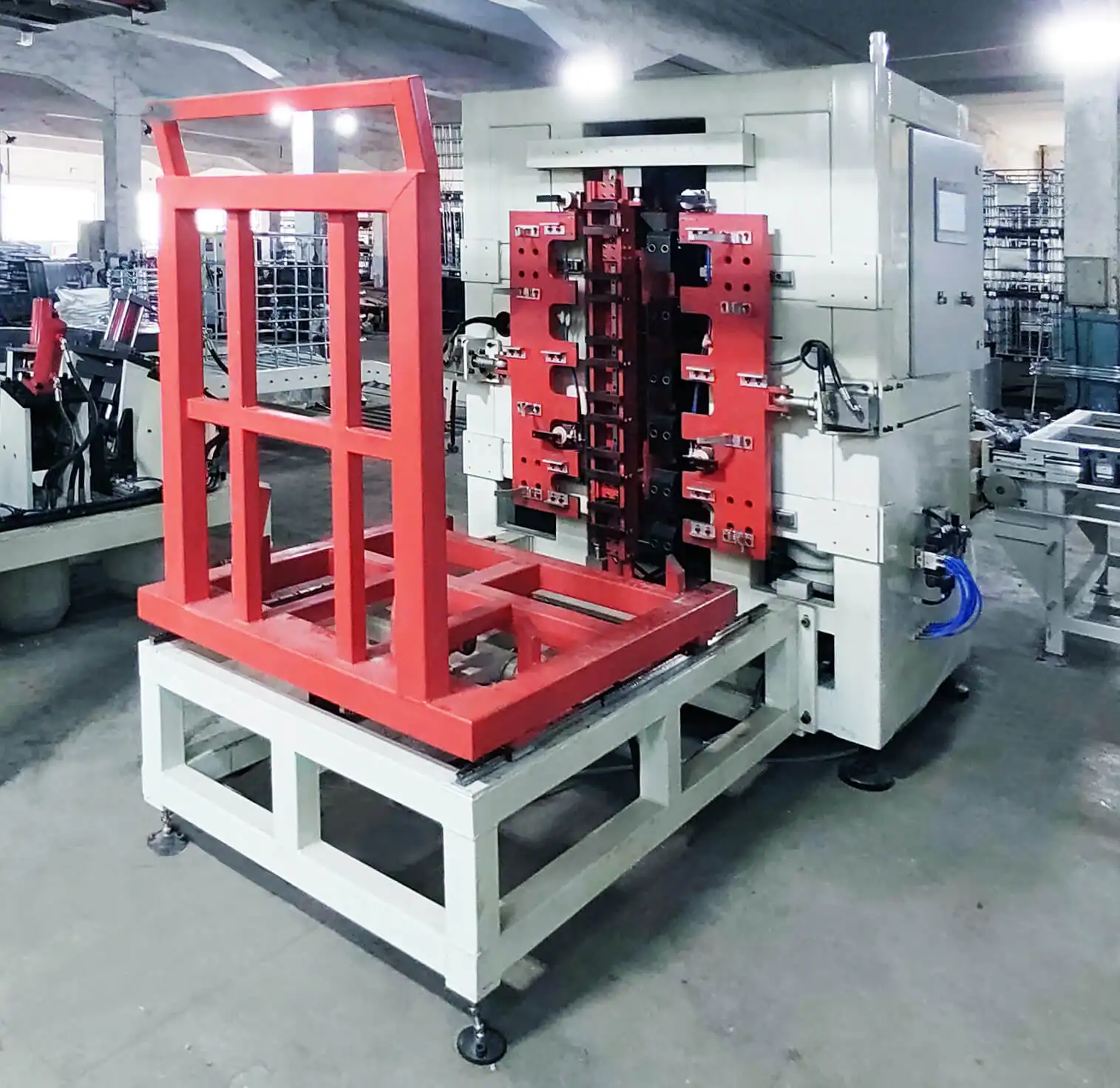

Maszyna do gięcia ramy

Przetwarzanie całokształtuZgięcie ramy co 15-20 sekund.

Specjalny system równowagi gięciazapewnia dokładność przekątnej ramy.

HMI + sterowanie PLCdla wysokiej automatyzacji.

Opcja manipulacjiw przypadku automatycznego załadunku/wyładunku, zmniejszenie liczby pracowników.

Szybka zmiana pleśnido gięcia różnych rur.

System serwohydraulicznyz szybką reakcją, niską inercją i wysoką precyzją.

Modułowy projektumożliwia dostosowanie do automatyzacji w oparciu o potrzeby klientów.

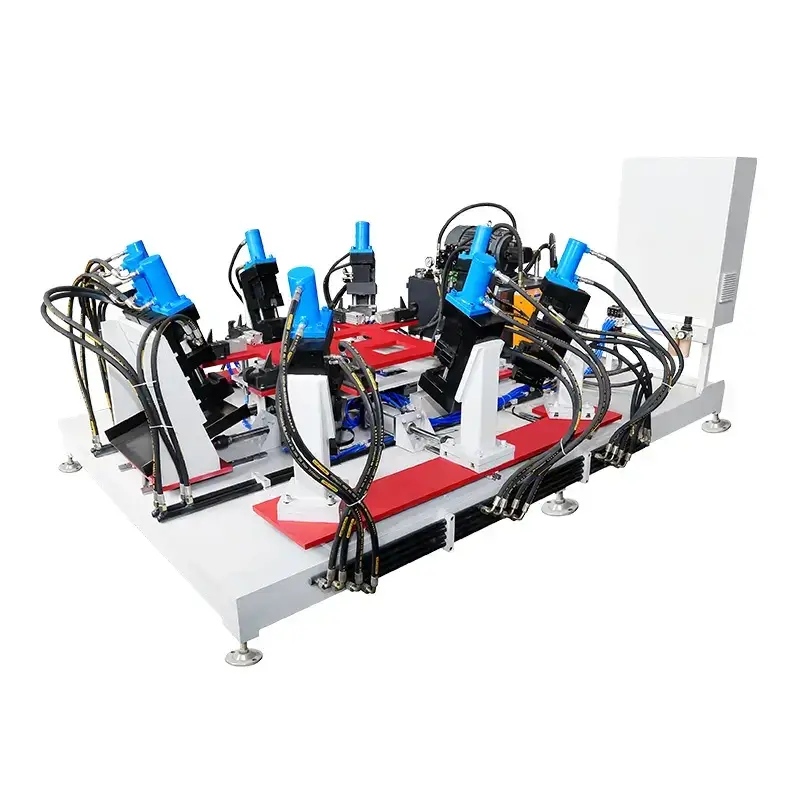

Maszyna zamykająca ramy

Skuteczność i jakość:Proces zamykania trwa około 25-30 sekund.

Ramka maszynyprzetwarzane jako całość w celu zapewnienia wysokiej precyzji wstawiania, silnego blokowania, stabilnej i wydajnej pracy.

HMI + sterowanie PLCdla wysokiej automatyzacji.

Opcja manipulacjiw przypadku automatycznego załadunku/wyładunku, zmniejszenie liczby pracowników.

Szybka zmiana pleśniaby spełniać różne wymagania dotyczące rur zamykających z łatwą wymianą formy.

System serwohydraulicznyz szybką reakcją, niską inercją i wysoką precyzją.

Modułowy projektumożliwia dostosowanie automatyki do potrzeb klienta.

Maszyna do przebijania i wykonywania otworów

Skuteczność i jakość:Proces zamykania trwa około 25-30 sekund.

Ramka maszyny: Przetwarzanie całego ciała w celu zapewnienia wysokiej precyzji, stabilności i wydajności pracy.

System sterowania: HMI + PLC dla wysokiej automatyzacji.

ManipulatorOpcja automatycznego załadunku/wyładunku, zmniejszenie liczby pracowników.

Szybka zmiana pleśni: Łatwo wymieniać formy w celu zaspokojenia różnych potrzeb drukowania rur.

System serwohydrauliczny: Szybka reakcja, niska inercja i wysoka precyzja.

Modułowy projekt: Dostosowalna automatyzacja w oparciu o potrzeby klienta.

Maszyna do przetwarzania bazy

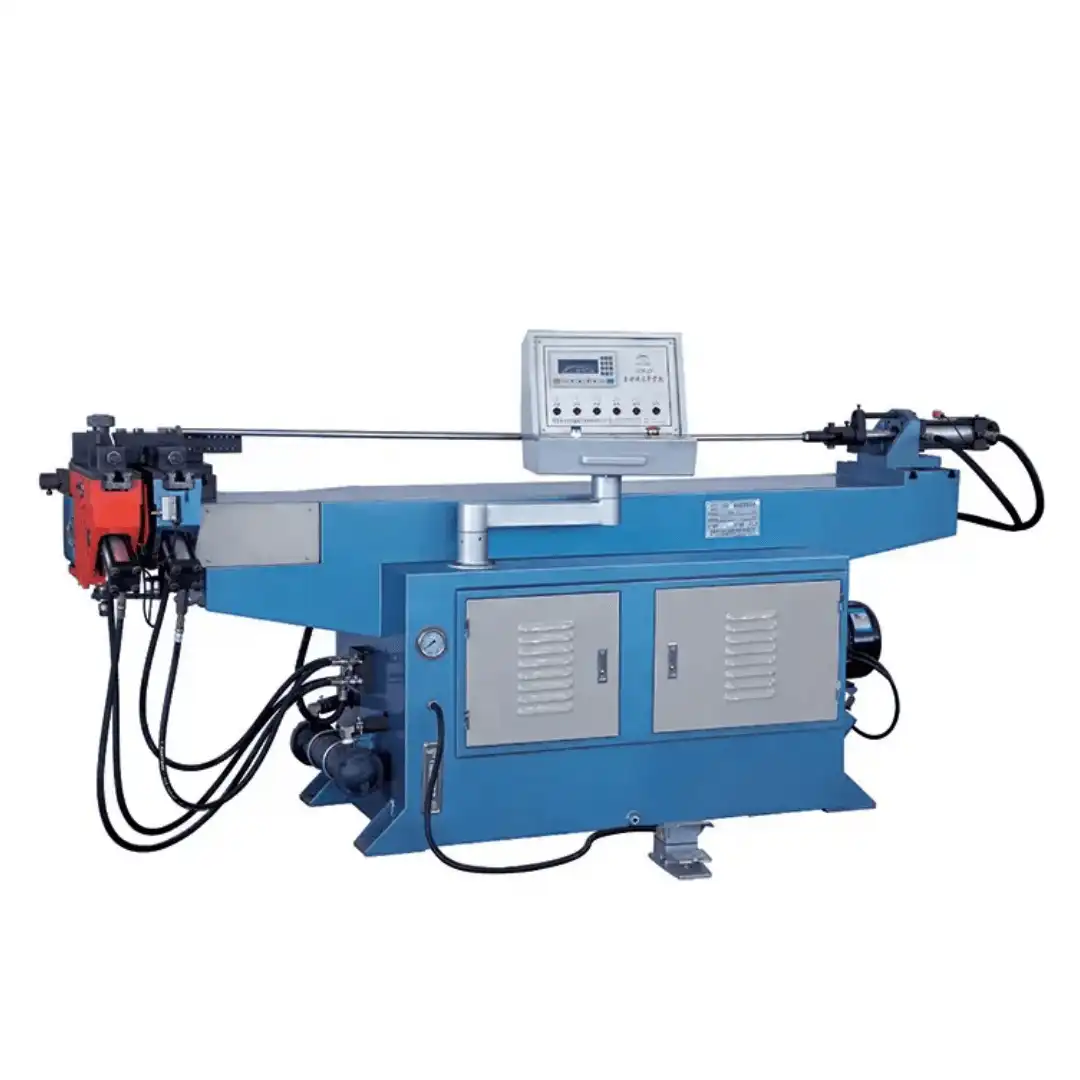

Maszyna do gięcia rurociągów

Maszyna do spawania rurociągów

Projekt: Horyzontalna konstrukcja z 7 głowicami spawalniczymi do spawania ramki bazowej. Operator musi tylko ładować/rozładowywać; spawanie jest automatyczne.

Władza: 3 zestawy MF DC 160KVA.

Korzyści: poprawia jakość produktu i szybkość produkcji, obniża koszty i eliminuje niestabilność spowodowaną ręcznym spawaniem.

Inne informacje

Szczegóły produktu

IBC Klatka ramy linia produkcyjna Układ schematyczny

Linia produkcyjna ramy klatki IBC ręczna / automatyczna 10

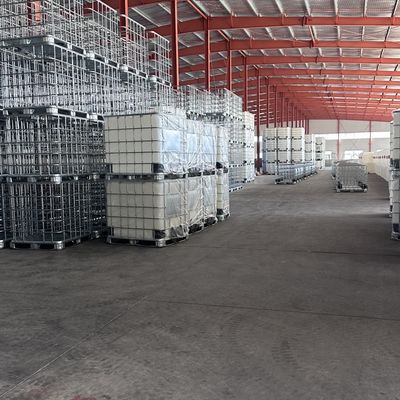

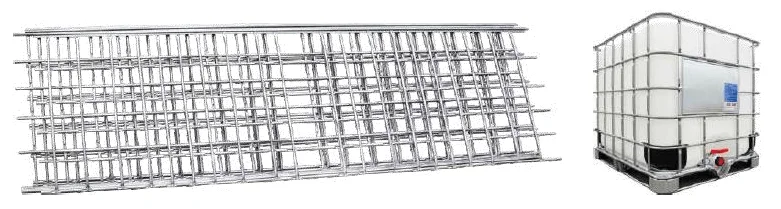

Wyniki produkcji

Wykaz konfiguracji urządzeń

Nie	Nazwa urządzenia	Jednostka	Ilość	Główne funkcje
1	Maszyna spawalnicza z poręczami sieciowymi	Jednostka	1	Zgrzewanie wielopunktowe z siatką
2	Maszyna do automatycznego karmienia siatką	Zestaw	1	Automatyczne ładowanie długich i krótkich rur
3	Manipulator przyjmowania materiału sieciowego	Jednostka	1	Rozładowanie siatki (uszywanie)
4	Maszyny do gięcia czteroma osiami	Zestaw	1	Zgięcie i formowanie oczek z głowicą skurczeniową
5	Maszyna zamykająca	Zestaw	1	Zgięcie i zablokowanie siatki
6	Maszyny do drukowania płaskich	Zestaw	1	Perforacja i cięcie rury dolnej pod ramą
7	Manipulator ramy	Zestaw	1	Trzy manipulatory poruszają się w górę i w dół, aby złapać ramę
8	Maszyna do spawania stóp ze stali	Zestaw	1	Słucie stóp stalowych ramy dolnej
9	Manipulator do odbierania materiału maszyny spawalniczej ze stali	Zestaw	1	Wyjmowanie, przenoszenie i układanie ramy dolnej po spawaniu
10	Automatyczna maszyna szczelna	Zestaw	1	Badanie szczelności podszewki
11	Automatyczne podwójne gięcie rury dolnej	Zestaw	1	Zmniejszanie, wytłaczanie i gięcie rury dolnej
12	Placówka badawcza drgań	Zestaw	1	Badanie trwałości i ochrony beczek IBC
