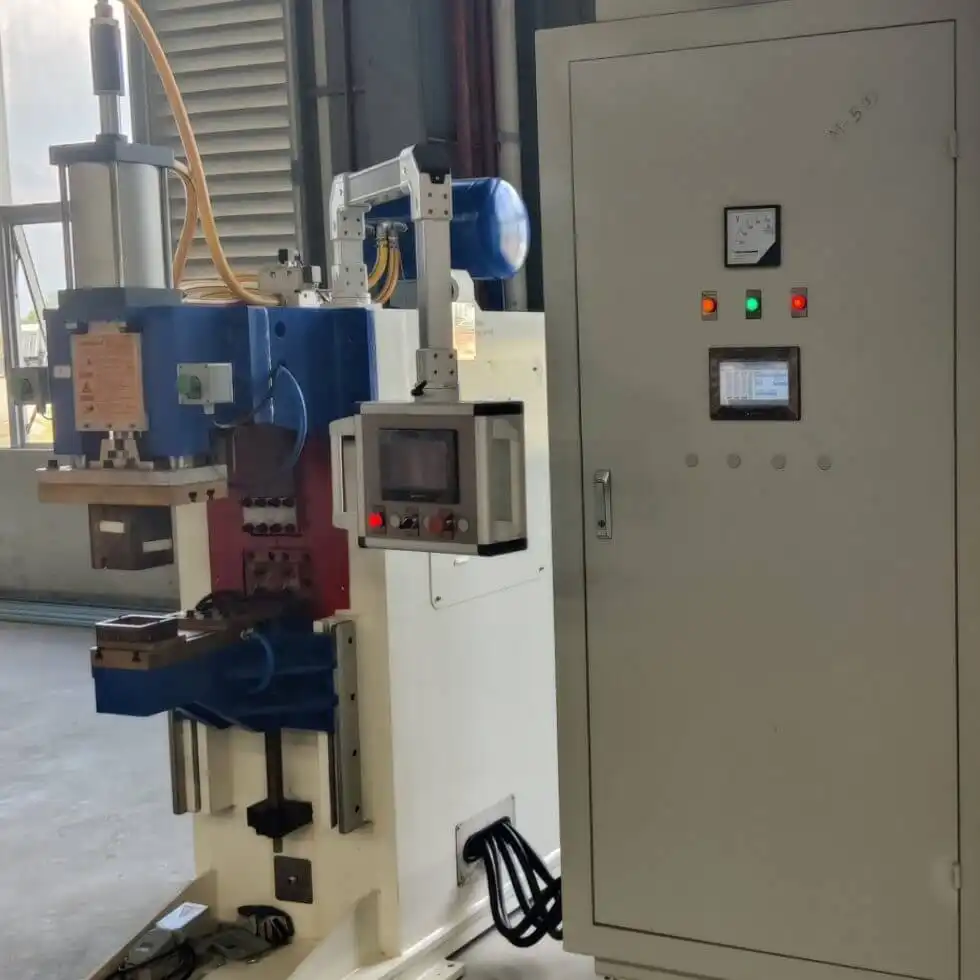

Podstawowa struktura DR-20000J

Składniki:
ramy, mechanizm ciśnieniowy, układ chłodzenia wodą, obwód spawania, zasilacz kondensatora, układ sterowania, ciało, cylinder spawania, elektrody, obwód chłodzenia, urządzenie monitorujące,i Mechanizm bezpieczeństwa.

1. Ramka:
   • C-ramy, wysokiej jakości stal i sekcja stalowa.
   • Precyzyjne obróbki i obróbki cieplnej dla sztywności i dokładności.
2. Mechanizm ciśnieniowy:
   • Typ ciśnienia pionowego z łożyskami samoczmożnymi dla lepszej wydajności.
   • Minimalizuje uderzenie elektrody, zapobiega uszkodzeniu i zużyciu.
3. System pneumatyczny:
   • Zawierają japońskie zawory magnetyczne SMC, tajwańskie procesory powietrza i butle bezolejne.
   • Zbiornik gazu stabilizuje ciśnienie.
4. Transformator rozładowania i obwód spawania:
   • Używa silikonowych blach stalowych Wugang i precyzyjnego odlewu miedzi.
   • Miękka miedziana taśma i elektrody w serii.
5. Główny system sterowania:
   • Mitsubishi PLC i HMI.
   • Tryby ładowania ręczne, automatyczne i automatyczne.
   • Parametry regulowane za pomocą ekranu dotykowego ( napięcie, czas ciśnienia).
6. Kontroler spawania:
   • Szybkie ładowanie/rozładowanie za pomocą mikroprocesora.
   • Kompatybilny ze starymi i nowymi kondensatorami, przedłuża żywotność kondensatora.
   • Tryby ochrony w celu zapobiegania usterkom.
   • Automatyczna regulacja napięcia kondensatora i prądu wycieku.
   • Wykrywanie błędów w przypadku przeładowania, rozładowania i błędów kondensatora.
   • Przechowuje do 5 specyfikacji spawania, liczy 9999 spań, wykrywa napięcie w czasie rzeczywistym (błąd ≤ 1%).
