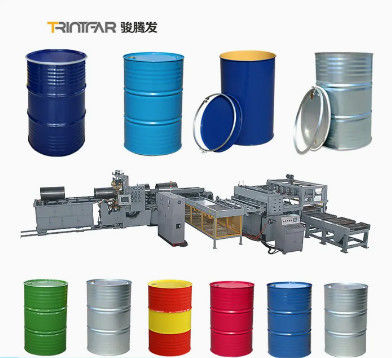

Linia produkcyjna bębnów stalowych o pojemności 200L 11 osób

Duży Obraz : Linia produkcyjna bębnów stalowych o pojemności 200L 11 osób

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	Trintfar
Orzecznictwo:	CE

Zapłata:

Minimalne zamówienie:	1
Cena:	10,000-80,000
Szczegóły pakowania:	Drewniane wsporniki/skrzynie drewniane
Delivery Time:	90~120
Zasady płatności:	L/C, D/A, D/P, T/T

Kontakt

Linia produkcyjna bębnów stalowych o pojemności 200L 11 osób

Opis

Konfigurowanie pojemności:	2-10 bębnów/min	Operatorzy:	Około 11 osób
Zużycie energii:	1 kWh/Drum	Gwarancja:	1 rok
napięcie:	220V/380V/440V	Zapewnione usługi posprzedażowe:	Wsparcie techniczne wideo
Podkreślić:	Linia produkcyjna bębnów stalowych o pojemności 200L , Linia produkcyjna bębnów stalowych

Przepływ pracy

Przepływ pracy:Zaokrąglenie → Spawanie szwu → Perły/Flanging → Gorącowanie/W Perły → Badanie wycieku (przed szwami) → Szwowanie → Badanie wycieku (po szwowaniu) → Czyste oleje, mycie, fosforyzacja Fe,Mycie → mycie suszenie → malowanie na zewnątrz → suszenie po malowaniu na zewnątrz → chłodzenie → magazynowanie (offline)

Główne wyposażenie

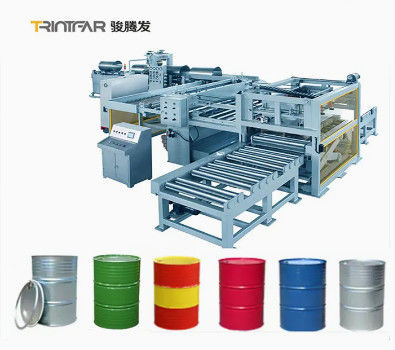

Maszyny do produkcji kadłubów bębnów stalowych

Maszyna do produkcji blach stalowych z nadwozia bębna

Wyrzuty: napęd silnikowy 3-w-1, hydrauliczny w górę/doł

Jednostka odkupu: napęd hydrauliczny, bez obrotu silnikowego, średnica cewki Ф508-Ф610mm, maksymalne obciążenie: 15 ton

Wyrównanie 7-walcowe: 7 walców, prędkość obrotowa silnika regulowana częstotliwością

Instrument pomiarowy: Dokładność długości za pomocą japońskiego silnika serwisowego

Maszyna do cięcia arkuszy: 3*1500mm, sterowane przez PLC

Transporter: Przekazanie arkuszy do automatycznego spawarka

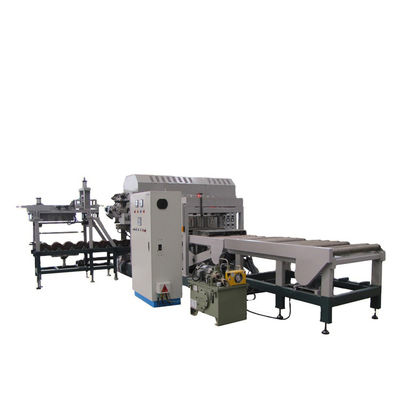

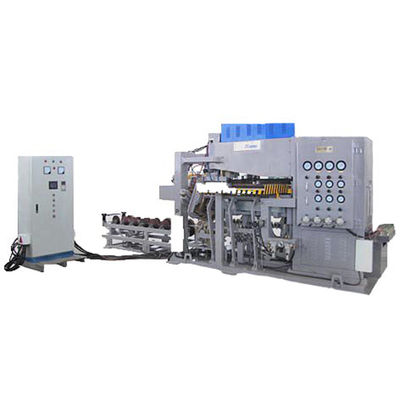

Maszyna do automatycznego spawania ciała bębna

Kontrola nakładania: Prędkość biegów: 2 mm. Prędkość biegów: 2 mm.

Wręby szklane: zamontowane na ramie postalgoal z czujnikami, zapewniającymi stopniowe rozmiary, spójne nakładanie się i zminimalizowanie oznakowania powierzchni; dolne rolki obracają się w celu konserwacji,ustawianie górnej rolki dla tolerancji wielkości z cylindrami pneumatycznymi.

Głowice spawania: silnik prądu przemiennego sterowany przez Inwersor SEW z skrzynką biegów i ciśnieniem pneumatycznym dla stałej prędkości; koła spawalnicze z indeksem krzyżowym dla równego zużycia, automatycznie smarowane,i może być ręcznie lub półautomatycznie przycinany w celu zmniejszenia czasu przestoju.

Włókno głowicy spawania: dolna głowica spawania zamontowana na ramie z lekkiego stopów, z cylindrem pneumatycznym i wiosną węglową w celu stabilizacji siły i tłumienia reakcji przy uruchomieniu spawania.

Kontrola spawania: energooszczędny trójfazowy prąd przemienny, sterowanie za pomocą wyświetlacza LCD.

Transformator: SP 350KVA.

Wręby do wygrzewaniaOpcjonalnie.

Maszyna do płaszczy

Wyższa wydajność formowania kołnierza, nadaje się do walcowania stali na zimno, sterowany przez PLC, napęd hydrauliczny.

Maszyna do wyciągania wierzchołek

PLC sterowany, napęd hydrauliczny, moc jednostki: 15 kW.

Maszyna falista

Wyższa wydajność formowania kołnierza, nadaje się do walcowania stali na zimno, sterowany przez PLC, napęd hydrauliczny.

Maszyna do szycia

Automatyczne prasowanie obciążenia i spawanie szwów. Podwójne silniki i wały główne. Mechanizm rowerowy, łatwy w regulacji, sterowany przez PLC. Moc jednostki: 41 kW.

Maszyny do produkcji dolnej i górnej pokrywy bębna stalowego

Maszyny do wyprostowania i strzyżenia

Maszyna do odwijania:

Szerokość arkusza: 600-1320 mm
Grubość: 0,6-1,4 mm
Pojemność produkcji: 15 sztuk/min
Maksymalna prędkość cięcia: 50-60 m/min

Maszyna do wyprostowania siedmiorolkowa:

Dokładność wyprostowania: ≤ 1,5 mm/m2

Maszyna do strzyżenia:

Gęstość koszenia: ≤3 mm
Szerokość koszenia: ≤ 1500 mm

Maszyna do tłoczenia pokrywy

Maszyna do tłoczenia pokrywy (160-tonowa pras)

Funkcja:Formuje pokrywę i dno za pomocą dwóch prasowników 160 ton.

Maszyna tłocząca z podwójnym zablokowaniem ((Presiona 63 ton)

Funkcja:Używane do normalnego bicia i blokowania otworów bębnowych.

Automatyzacja:Ładowanie i rozładunek są w pełni zautomatyzowane.

Moc jednostkowa:15 kW

Pre-curling & Spray Sealing Glue Machine

Automatyczna maszyna do paletowania

Maszyny do lakierowania

Przewód myjący

Zmywa się bębny i umieszcza je na łańcuchu transportowym lakieru, przechodząc z poziomu poziomego na pionowy.
Przesyłka do prania Długość:55 m
Kanał suszenia:L28m;W1.5m;H1.7m

Sprzęt do malowania

Trójkolorowy obraz:

Wnętrze: lakier wodoodporny

Zewnętrzna: farba magnetyczna z alkoholem kwasowym

Wielkość: L4,8m; W4m; H2,4m

Sprzęt suszący

Suszenie pionowe w trzech rzędach
Zakres regulacji temperatury:temperatura pomieszczenia do 200°C, regulowana
Dokładność regulacji temperatury:± 5°C
Rozmiar:L36M; W2.6M; H2.1M

Urządzenia chłodzące

Funkcja: Powierzchnia lakieru utwardzająca się po pieczeniu
Władza: 6,6 kW

Maszyny do badań przecieków

Badanie typu poziomego, ciśnienie powietrza 0,03 MPa.Sterowane przez PLC, napęd sprężonego powietrza

Inne informacje

Szczegóły produktu

Diagram układu linii produkcyjnej stalowych bębnów

Wyniki produkcji

Metody spawania:

Urządzenie to wykorzystuje metodę spawania szwu rolowego, z elektrodami w postaci cylindrycznych rolków.umożliwiające kontrolę grubości połączeniaW trakcie procesu spawania stosuje się wyższe ciśnienie elektrody i ciągły prąd spawania.można osiągnąć stabilną jakość spawaniaMaszyna jest zdolna do wykonywania procesu spawania szwów na podłużnych szwach bębnów metalowych o średnicy od 516 mm (w przypadku bębnów stożkowych) do 571,5 mm.

Wykaz konfiguracji urządzeń

Drum kończy linię produkcyjną
SN.	Model nr.	Nazwa	Jednostka	Ilość	Uwaga:
1	ST2311.00B	Pojazd na wiatr	zestaw	1	Napęd hydrauliczny
2	STK2010.01.00C	Jednostka rozwijania	Zestaw	1	Napęd hydrauliczny;regulacja częstotliwości prędkości obrotu silnika
3	STK1213100	9 systemów wyrównania i pomiaru	Zestaw	1	sterowanie serwo
4	ST1319.00	Przenośnik od wyrównywania do prasowania	Zestaw	1
5	JD21-160	Maszyna do tłoczenia pokrywy	Zestaw	2	160 ton
6	MJ571.5	Pleśń do pokrycia i dna	Zestaw	2
7	ST1318.00	Przenośnik do pokrycia maszyny do przekierowywania i rozpylania kleju	Zestaw	2	Włączyć przenośnik i układanie
8	YJX200900	maszyna do przekierowywania i rozpylania kleju	Zestaw	2	sterowanie PLC;
9	St-1001	Automatyczne układanie pokrywek bębnów	Zestaw	2
10	Q11-2000	Maszyna do cięcia złomu	Zestaw	1	3*2000 mm
11	KJKZ2011.00	Elektryczna skrzynia sterująca	Zestaw	1
12	KJ2011.02.00	Stacja hydrauliczna	Zestaw	1

Automatyczne przebicie otworu 2′& 3/4′ i zamknięcie 2′& 3/4′ Zamknięcie
SN.	Nazwa	Jednostka	Ilość
1	Ciśnienie głębokiego gardła 63 ton	Zestaw	2
2	Tworzenie podwójnego tłoczenia	Zestaw	1
3	Tworzenie podwójnie zamykające	Zestaw	1
4	Linia transportowa samochodowa do pokrycia	Zestaw	1
5	Elektryczny system sterowania	Zestaw	1

Odcinek do długości (dla kadłuba bębna)
SN.	Model nr.	Nazwa	Jednostka	Ilość	Uwaga:
1	ST2311.00B	Pojazd na wiatr	zestaw	1	Napęd hydrauliczny
2	STK2010.01.00C	Rozwiń cewkę, zjednocz	Zestaw	1	Napęd hydrauliczny
3	STK1213100	Maszyna do wyrównania 9 rol	Zestaw	1	Prędkość regulacji częstotliwości
4	STK1213200	System pomiarowy	Zestaw	1	silnik serwowy
5	Q11-1500	Maszyna do cięcia arkuszy	Zestaw	1	3*1500 mm
6	KJKZ2011	Elektryczna skrzynia sterująca	Zestaw	1
7	KJ2011.02.00	Stacja hydrauliczna	Zestaw	1

Linia produkcyjna stalowych bębnów
SN.	Model nr.	Nazwa	Jednostka	Ilość	Uwaga:
1	KJJQ.00	Przenośnik			Linia cięcia
2	FHJ-250-2	Maszyna do automatycznego spawania	Zestaw	1	Inwerter średniej częstotliwości trójfazowy
3	YP-line201	Linię spawalniczą, walcowanie, sprężanie i wycinanie języka żelaza.	Zestaw	2
4	STG2201.00	Maszyna do wytłaczania brzytów	Zestaw	1	Zawiera łańcuch wieloetapowy i sterowanie elektryczne
5	STG2203.00	Maszyny do wyciągania wierszy	Zestaw	1	Zawiera łańcuch wieloetapowy i sterowanie elektryczne
6	STG2202.00	Maszyny faliste	Zestaw	1	Zawiera łańcuch wieloetapowy i sterowanie elektryczne
7	STG1005.00	Maszyna do badania wycieków linii spawalniczej	Zestaw	1	Zawiera łańcuch wieloetapowy i sterowanie elektryczne
8	ST2204.05.00	Automatyczne podawanie końców bębna	Zestaw	1	Zawiera łańcuch wieloetapowy i sterowanie elektryczne
9	ST2204.00X	Maszyna do szycia	Zestaw	1	Zawiera łańcuch wieloetapowy i sterowanie elektryczne
10	STG1005.00	Urządzenie do badania wycieków	Zestaw	1

Wymagania w zakresie ochrony środowiska
SN.	Nazwa	Jednostka	Ilość	Uwaga:
1	Maszyna do podnoszenia	Zestaw	1
2	Pranie, czyszczenie i transport	Zestaw	1
3	Suszenie i transport	Zestaw	1
4	Maszyny do obrócenia	zestaw	2
5	Pokój malarski (na zewnątrz)	zestaw	2	3 kolory
6	Przedni dystrybutor	Zestaw	2
7	Oprogramowanie do suszenia trójkanałowego pionowego	Zestaw	1	(na zewnątrz)
8	Chłodzenie	Zestaw	1
9	Pojazd z tyłu	Zestaw	1
