Przepływ pracy
Przepływ pracy:
Przetwarzanie klatek:Spawanie ramy → zginanie ramy → rurociąg → wstawianie i blokowanie → bicie ramy i wykonywanie otworów
Przetwarzanie bazy:Maszyna do gięcia rurociągów → spawanie rurociągów
Główne wyposażenie
Maszyna do przetwarzania ram
| |

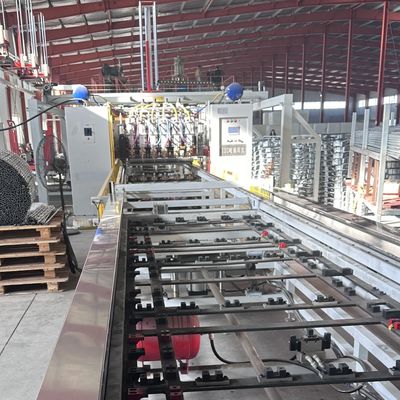

Maszyna do spawania ram
Wydajność spawania: 45sec/pc
Wzmocniona konstrukcja bramkowa zapewnia wysoką sztywność i stabilną pracę.
Zasilanie Inwerterem średniej częstotliwości do oszczędnego spawania.
6 głowic spawalniczych i systemów zasilania, z których każda posiada niezależną regulację prądu dla niezawodnych punktów spawania.
Projektowanie podwójnie warstwowego podkładnika do ciągłej pracy: podczas spawania jednego podkładnika, drugi ładuje materiały.
Automatyczne spawanie stopniowe z serwo napędzanym pasem stopniowym do precyzyjnego pozycjonowania.
Automatyczne demoldowanie: po spawaniu cylinder wyrzuca się w celu przygotowania do rozładunku.
Automatyczne rozładunek: serwo sterowany chwytak przenosi spawany produkt do wyznaczonej pozycji, zmniejszając pracę i poprawiając wydajność. |
Maszyna do gięcia ramy
Całokształtowy proces dla wysokiej precyzji gięcia, stabilnej pracy i wydajności.
Specjalny system równowagi zgięcia zapewnia dokładność przekątnej ramy.
HMI + sterowanie PLC dla wysokiej automatyzacji.
Opcja automatycznego załadunku/wyładunku, zmniejszenie liczby pracowników.
Szybka zmiana formy do gięcia różnych rur.
System serwohydrauliczny z szybką reakcją, niską inercją i wysoką precyzją.
Modułowy projekt umożliwia dostosowanie do automatyzacji w zależności od potrzeb klienta.
Maszyna zamykająca ramy
Wydajność i jakość: proces blokowania trwa około 25-30 sekund.
Ramka maszyny przetworzona jako całość dla wysokiej precyzji wstawiania, silnego blokowania, stabilnej i wydajnej pracy.
HMI + sterowanie PLC dla wysokiej automatyzacji.
Opcja automatycznego załadunku/wyładunku, zmniejszenie liczby pracowników.
Szybka zmiana formy w celu spełnienia różnych wymagań w zakresie rur z łatwą wymianą formy.
System serwohydrauliczny z szybką reakcją, niską inercją i wysoką precyzją.
Projekt modułowy umożliwia dostosowanie automatyzacji w zależności od potrzeb klienta.
Maszyna do przebijania i wykonywania otworów
Wydajność i jakość: proces blokowania trwa około 25-30 sekund.
Ramka maszynowa: Przetwarzanie całego ciała w celu zapewnienia wysokiej precyzji, stabilności i wydajności pracy.
System sterowania: HMI + PLC dla wysokiej automatyzacji.
Manipulator: możliwość automatycznego załadunku/wyładunku, zmniejszenie liczby pracowników.
Szybka zmiana formy: łatwo wymienić formy, aby zaspokoić różne potrzeby punkcjonowania rur.
System serwohydrauliczny: szybka reakcja, niska inercja i wysoka precyzja.
Projektowanie modułowe: Dostosowywalna automatyzacja w oparciu o potrzeby klienta.
Maszyna do przetwarzania bazy
Maszyna do gięcia rurociągów
Maszyna do spawania rurociągów
Wzór:Układ horyzontalny z 7 głowicami spawalniczymi do spawania ramki bazowej.
Moc:3 zestawy MF DC 160KVA.
Korzyści:Poprawia jakość produktu i szybkość produkcji, obniża koszty i eliminuje niestabilność spowodowaną ręcznym spawaniem.
Inne informacje

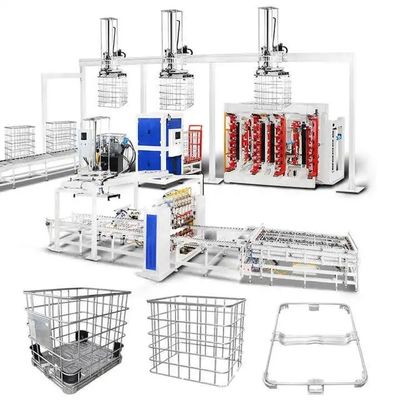

IBC Klatka ramy linia produkcyjna Układ schematyczny

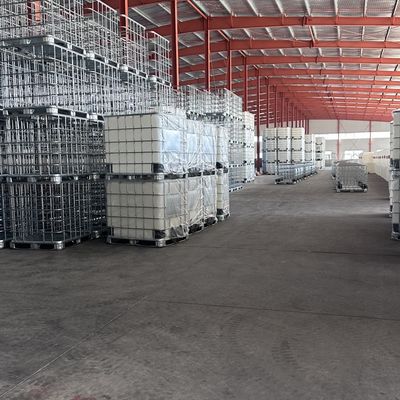

Wyniki produkcji
Usługi techniczne
Trzymaj się nastawienia na klienta i zapewniaj swojej firmie kompleksowe usługi przedsprzedażowe i posprzedażowe, takie jak instalacja, uruchomienie, szkolenia i konserwacja.
Usługi przedsprzedażowe:Przed podpisaniem umowy przedsiębiorstwo dostarcza klientom różne rozwiązania procesu produkcyjnego oraz usługi doradztwa technicznego w zakresie sprzętu.
Instalacja i uruchomienie:Zgodnie z umową, nasza firma bezpiecznie przewiezie sprzęt do miejsca montażu wyznaczonego przez użytkownika w określonym czasie,i wysłać inżynierów serwisu technicznego do instalacji na miejscu. Gdy użytkownik ma podstawowe części zamienne do instalacji i uruchomienia, inżynier serwisu technicznego zainstaluje i naprawi maszyny, aby użytkownik mógł z nich korzystać,zapewnienie czystości środowiska w miejscu instalacji i uruchomienia, czysty i uporządkowany.
Szkolenia po sprzedaży: Firma oferuje bezpłatne szkolenia techniczne (min. 5 dni) na terenie zakładu kupującego lub w centrum szkoleniowym sprzedającego.
- - Kontrola korzystania z oprogramowania
- - Procedury włączenia/wyłączenia
- - Panel i ustawienia parametrów oprogramowania
- - Podstawowe czyszczenie i konserwacja maszyn
- -Rozpatrywanie częstych awarii sprzętu
- - Środki ostrożności
Utrzymanie urządzeń
- - Jednoletnia gwarancja po ostatecznym przyjęciu;
- - Odpowiedź obsługi klienta jest w ciągu 24 godzin;
- -Płatne naprawy są zapewniane po okresie gwarancji.
Wykaz konfiguracji urządzeń
| Nie |
Nazwa urządzenia |
Jednostka |
Ilość |
Główne funkcje |
| 1 |
Maszyna spawalnicza z poręczami sieciowymi |
Jednostka |
1 |
Zgrzewanie wielopunktowe z siatką |
| 2 |
Maszyna do automatycznego karmienia siatką |
Zestaw |
1 |
Automatyczne ładowanie długich i krótkich rur |
| 3 |
Manipulator przyjmowania materiału sieciowego |
Jednostka |
1 |
Rozładowanie siatki (uszywanie) |
| 4 |
Maszyny do gięcia czteroma osiami |
Zestaw |
1 |
Zgięcie i formowanie oczek z głowicą skurczeniową |
| 5 |
Maszyna zamykająca |
Zestaw |
1 |
Zgięcie i zablokowanie siatki |
| 6 |
Maszyny do drukowania płaskich |
Zestaw |
1 |
Perforacja i cięcie rury dolnej pod ramą |
| 7 |
Manipulator ramy |
Zestaw |
1 |
Trzy manipulatory poruszają się w górę i w dół, aby złapać ramę |
| 8 |
Maszyna do spawania stóp ze stali |
Zestaw |
1 |
Słucie stóp stalowych ramy dolnej |
| 9 |
Manipulator do odbierania materiału maszyny spawalniczej ze stali |
Zestaw |
1 |
Wyjmowanie, przenoszenie i układanie ramy dolnej po spawaniu |
| 10 |
Automatyczna maszyna szczelna |
Zestaw |
1 |
Badanie szczelności podszewki |
| 11 |
Automatyczne podwójne gięcie rury dolnej |
Zestaw |
1 |
Zmniejszanie, wytłaczanie i gięcie rury dolnej |
| 12 |
Placówka badawcza drgań |
Zestaw |
1 |
Badanie trwałości i ochrony beczek IBC |
