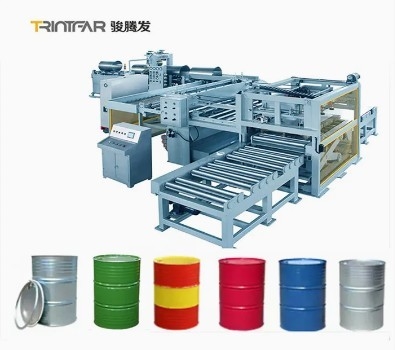

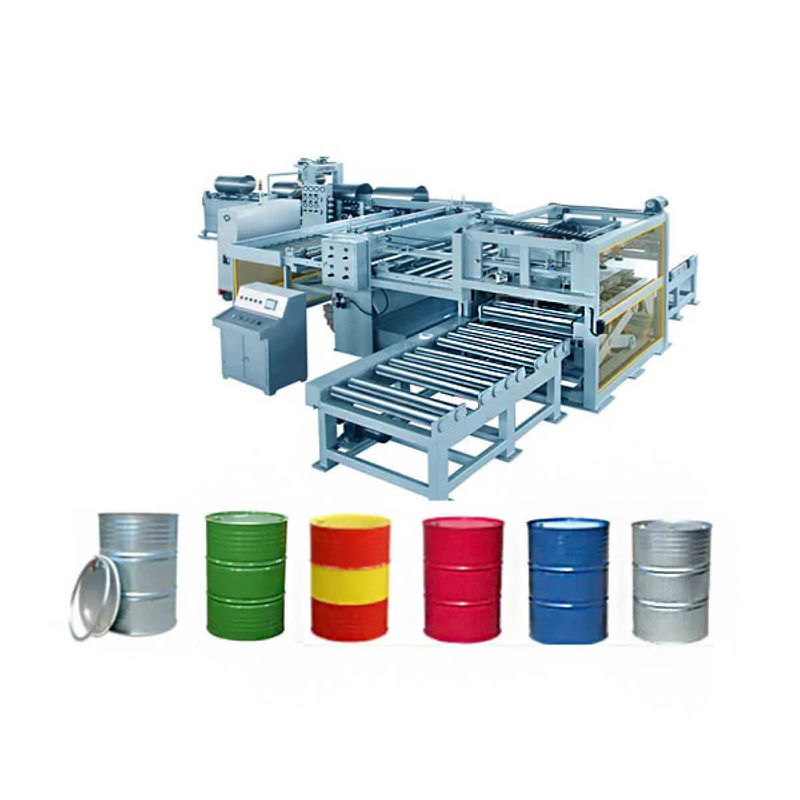

55-galonowa, w pełni automatyczna linia produkcyjna spawania bębnów stalowych

Duży Obraz : 55-galonowa, w pełni automatyczna linia produkcyjna spawania bębnów stalowych

Szczegóły Produktu:

Place of Origin:	China
Nazwa handlowa:	Trintfar
Orzecznictwo:	CE
Model Number:	FMT-80

Zapłata:

Minimum Order Quantity:	1
Cena:	10,000-80,000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	45~75
Payment Terms:	L/C, D/A, D/P, T/T
Supply Ability:	50 per year

Kontakt

55-galonowa, w pełni automatyczna linia produkcyjna spawania bębnów stalowych

Opis

Painting Method:	High-pressure painting without air, fuel heating	HS Code:	8515219000
Cooling Way:	Water Cooling	Total Power of Equipment:	48KW
Production Capacity:	Cutting 15 times/minute	Machine Type:	Welding Manipulator
Core Technology:	7 layers of circle rolling technology	Welding Way:	Seam Welding

Przepływ pracy

Przepływ pracy:Zaokrąglanie → Spawanie szwu → Kołnierzowanie/Wykrawanie → Karbowanie/Wykrawanie W → Test szczelności (przed łączeniem) → Łączenie → Test szczelności (po łączeniu) → Czyszczenie oleju, mycie, fosforowanie żelazem, mycie → Mycie Suszenie → Malowanie zewnętrzne → Suszenie po malowaniu zewnętrznym → Chłodzenie → Magazynowanie (Offline)

Główne wyposażenie

Maszyny do produkcji korpusów bębnów stalowych

Maszyna do produkcji blach stalowych na korpus bębna

Wózek na cewki: Napęd silnikiem 3 w 1, podnoszenie/opuszczanie hydrauliczne

Jednostka rozwijająca: Napęd hydrauliczny, obracanie bez zasilania, średnica cewki Ф508-Ф610mm, maks. obciążenie: 15 ton

7-rolkowy prostownik: 7 rolek, prędkość silnika regulowana częstotliwością

Urządzenie pomiarowe: Precyzja długości za pomocą japońskiego silnika serwisowego A.C.

Maszyna do cięcia blach: 3*1500mm, sterowana PLC

Transporter: Przenoszenie pociętych blach do automatycznej spawarki

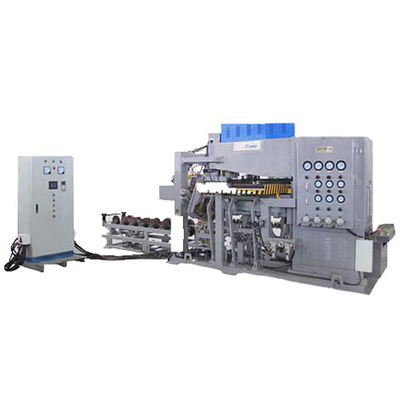

Automatyczna spawarka do korpusów bębnów

Kontrola zakładki: Prowadnica pozycjonuje bęben; Z-belka zapewnia zakładkę 2 mm z łatwą konserwacją za pomocą odłączanych listew ściernych i profilowanego nosa dla precyzyjnego kontaktu koła spawalniczego.

Rolki w kształcie klepsydry: Zamontowane na ramie w kształcie „bramki” z czujnikami, zapewniając stopniowe wymiarowanie, spójną zakładkę i minimalne znakowanie powierzchni; dolne rolki obracają się w celu konserwacji, górna rolka reguluje tolerancję wymiarową za pomocą siłowników pneumatycznych.

Głowice spawalnicze: Silnik AC SEW sterowany falownikiem z przekładnią i ciśnieniem pneumatycznym dla stałej prędkości; koła spawalnicze indeksowane krzyżowo dla równomiernego zużycia, automatycznie smarowane i mogą być ręcznie lub półautomatycznie przycinane w celu skrócenia przestojów.

Suwak cylindra głowicy spawalniczej: Dolna głowica spawalnicza zamontowana na lekkim stopie z siłownikiem pneumatycznym i sprężyną mieszkową w celu ustabilizowania siły i tłumienia reakcji na początku spawania.

Kontrola spawania: Energooszczędny trójfazowy AC, sterowanie z wyświetlaczem LCD.

Transformator: SP 350KVA.

Rolki wygładzające: Opcjonalne.

Maszyna do kołnierzowania

Wyższa wydajność formowania kołnierzy. Nadaje się do stali walcowanej na zimno, sterowana PLC, napęd hydrauliczny. Moc jednostki: 22KW.

Maszyna do wykrawania

Z 8 formami skośnymi poruszającymi się na zewnątrz w celu utworzenia regulowanego wykrawania 12 mm. Sterowana PLC, napęd hydrauliczny, moc jednostki: 15KW.

Maszyna do karbowania

Wyższa wydajność formowania kołnierzy. Nadaje się do stali walcowanej na zimno, sterowana PLC, napęd hydrauliczny. Moc jednostki: 22KW.

Maszyna do łączenia

Automatyczne ładowanie prasy i spawanie szwu. Podwójne silniki i wały główne. Mechanizm krzywkowy kół rolkowych, łatwy w regulacji, sterowany PLC. Moc jednostki: 41KW.

Maszyny do produkcji dna i pokryw stalowych bębnów

Maszyny do prostowania i ścinania

Maszyna do rozwijania:

Szerokość blachy: 600-1320mm
Grubość: 0,6-1,4mm
Wydajność produkcji: 15 cięć/min
Maksymalna prędkość cięcia: 50-60m/min

Siedmiorolkowa maszyna do prostowania:

Precyzja prostowania: ≤1,5mm/m²

Maszyna do ścinania:

Grubość ścinania: ≤3mm
Szerokość ścinania: ≤1500mm

Prasa do pokryw

Prasa do pokryw (prasa 160 ton)

Funkcja: Formuje pokrywę i dno za pomocą dwóch pras 160 ton.

Podwójna prasa blokująca (prasa 63 ton)

Funkcja: Używana do normalnego wykrawania otworów i blokowania bębna.

Automatyzacja: Załadunek i rozładunek są w pełni zautomatyzowane.

Moc jednostki: 15KW

Maszyna do wstępnego zwijania i natryskiwania kleju

Automatyczna maszyna do paletyzacji

Maszyny do malowania natryskowego

Linia myjąca

Bębny są czyszczone i umieszczane na łańcuchu transportowym do malowania, przechodząc z pozycji poziomej do pionowej.
Długość transportu mycia:55 m
Kanał suszenia: L28m;W1.5m; H1.7m

Wyposażenie malarskie

Malowanie trójkolorowe:

Wewnętrzne: Farba wodoodporna

Zewnętrzne: Farba magnetyczna kwasowo-alkoholowa

Rozmiar: L4.8m; W4m; H2.4m

Wyposażenie do suszenia

3-rzędowe suszenie pionowe
Zakres kontroli temperatury: temperatura pokojowa do 200°C, regulowana
Dokładność kontroli temperatury: ±5°C
Rozmiar: L36M; W2.6M; H2.1M

Wyposażenie chłodzące

Funkcja: Utwardzanie powierzchni lakieru po wypiekaniu
Moc: 6,6 kW

Maszyny do testów szczelności

Test typu poziomego, ciśnienie powietrza 0,03Mpa. Sterowane przez PLC, napęd sprężonego powietrza.

Inne informacje

Szczegóły produktu

Schemat układu linii produkcyjnej bębnów stalowych

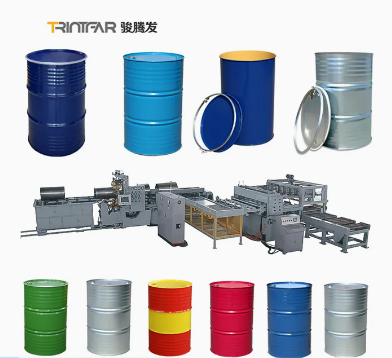

Wyniki produkcji

Metoda spawania:

To urządzenie wykorzystuje metodę spawania szwem rolkowym, z elektrodami w postaci walcowych rolek. Szerokość elektrody jest większa niż zakładka blachy stalowej, co pozwala na kontrolę grubości połączenia. Podczas procesu spawania stosowane jest wyższe ciśnienie elektrody i ciągły prąd spawania. Kontrolując parametry spawania, takie jak ciśnienie elektrody, prąd spawania i czas spawania, można uzyskać stabilną jakość spawania. Maszyna jest w stanie przeprowadzić proces spawania szwem na szwach podłużnych bębnów metalowych o średnicach od 516 mm (dla bębnów stożkowych) do 571,5 mm.

Lista konfiguracji sprzętu

Linia produkcyjna dennic bębna
Nr.	Model nr.	Nazwa	Jednostka	Ilość	Uwaga
1	ST2311.00B	Wózek do podnoszenia cewki	zestaw	1	Napęd hydrauliczny
2	STK2010.01.00C	Jednostka rozwijająca	Zestaw	1	Napęd hydrauliczny；regulacja prędkości silnika częstotliwością
3	STK1213100	9 rolek prostownika i urządzenia pomiarowego	Zestaw	1	serwo sterowanie
4	ST1319.00	Przenośnik z prostownicy do prasy Maszyna do cięcia blach	Zestaw	1
5	JD21-160	Prasa do pokryw	Zestaw	2	160 ton
6	MJ571.5	Forma do pokrywy i dna	Zestaw	2
7	ST1318.00	Przenośnik do pokrywy do maszyny do wstępnego zwijania i natryskiwania kleju	Zestaw	2	Zawiera przenośnik i układanie w stosy
8	YJX200900	maszyna do wstępnego zwijania i natryskiwania kleju	Zestaw	2	Sterowanie PLC;
9	St-1001	Automatyczne układanie w stosy pokryw bębna	Zestaw	2
10	Q11-2000	Maszyna do cięcia blach	Zestaw	1	3*2000mm
11	KJKZ2011.00	Skrzynka sterownicza	Zestaw	1
12	KJ2011.02.00	Stacja hydrauliczna	Zestaw	1

Automatyczne wykrawanie otworu 2′& 3/4′ i blokowanie zamknięcia 2′& 3/4′
Nr.	Nazwa	Jednostka	Ilość
1	Głęboka prasa 63 ton	Zestaw	2
2	Podwójna forma prasująca	Zestaw	1
3	Podwójna forma blokująca	Zestaw	1
4	Automatyczna linia transportowa do pokrywy	Zestaw	1
5	Elektryczny system sterowania	Zestaw	1

Linia cięcia na długość (dla korpusu bębna)
Nr.	Model nr.	Nazwa	Jednostka	Ilość	Uwaga
1	ST2311.00B	Wózek do podnoszenia cewki	zestaw	1	Napęd hydrauliczny
2	STK2010.01.00C	Jednostka rozwijająca	Zestaw	1	Napęd hydrauliczny
3	STK1213100	9 rolek prostownicy	Zestaw	1	Regulacja prędkości częstotliwością
4	STK1213200	Urządzenie pomiarowe	Zestaw	1	serwomotor
5	Q11-1500	Maszyna do cięcia blach	Zestaw	1	3*1500mm
6	KJKZ2011	Skrzynka sterownicza	Zestaw	1
7	KJ2011.02.00	Stacja hydrauliczna	Zestaw	1

Linia produkcyjna korpusów bębnów stalowych
Nr.	Model nr.	Nazwa	Jednostka	Ilość	Uwaga
1	KJJQ.00	Przenośnik			Linia cięcia
2	FHJ-250-2	Automatyczna spawarka	Zestaw	1	Trójfazowy falownik średniej częstotliwości
3	YP-line201	Linia spawalnicza walcowanie zagęszczanie i wycinanie języka żelaza	Zestaw	2
4	STG2201.00	Maszyna do kołnierzowania wytłaczanego	Zestaw	1	Zawiera wieloetapowy łańcuch roboczy i elektryczne sterowanie hydrauliczne
5	STG2203.00	Maszyna do wykrawania	Zestaw	1	Zawiera wieloetapowy łańcuch roboczy i elektryczne sterowanie hydrauliczne
6	STG2202. 00	Maszyna do karbowania	Zestaw	1	Zawiera wieloetapowy łańcuch roboczy i elektryczne sterowanie hydrauliczne
7	STG1005.00	maszyna do testów szczelności linii spawalniczej	Zestaw	1	Zawiera wieloetapowy łańcuch roboczy i elektryczne sterowanie hydrauliczne
8	ST2204.05.00	Automatyczne podawanie dennic bębna	Zestaw	1	Zawiera wieloetapowy łańcuch roboczy i elektryczne sterowanie
9	ST2204.00X	Maszyna do łączenia	Zestaw	1	Zawiera wieloetapowy łańcuch roboczy i elektryczne sterowanie hydrauliczne
10	STG1005.00	Maszyna do testów szczelności	Zestaw	1

Obróbka tylna (mycie, suszenie, system malowania itp.)
Nr.	Nazwa	Jednostka	Ilość	Uwaga
1	Maszyna podnosząca	Zestaw	1
2	Mycie, czyszczenie i transport	Zestaw	1
3	Suszenie i transport	Zestaw	1
4	Maszyna obrotowa	zestaw	2
5	Pomieszczenie malarskie (zewnętrzne)	zestaw	2	3 kolory
6	Dystrybutor przedni	Zestaw	2
7	Pionowe trzypoziomowe urządzenie do suszenia	Zestaw	1	(zewnętrzne)
8	Chłodzenie	Zestaw	1
9	Dystrybutor tylny	Zestaw	1
