Przepływ pracy
Przepływ pracy:
Przetwarzanie ramy:Spawanie ramy → Gięcie ramy → Rura → Wkładanie i blokowanie → Wykrawanie i wykonywanie otworów w ramie
Przetwarzanie podstawy:Giętarka do rur podstawy → Spawanie podstawy
Główne urządzenia
Maszyna do przetwarzania ram
| |

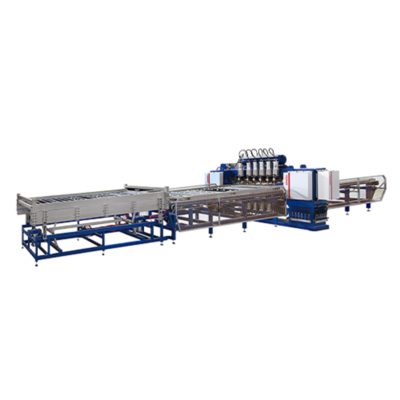

Spawarka ram
Wydajność spawania: 45 sekund/szt.
Wzmocniona konstrukcja bramowa dla wysokiej sztywności i stabilnej pracy.
Średnioczęstotliwościowy zasilacz inwertorowy dla energooszczędnego spawania.
6 głowic spawalniczych i systemów zasilania, każda z niezależną regulacją prądu dla niezawodnych punktów spawania.
Dwupoziomowa konstrukcja podajnika do ciągłej pracy: podczas gdy jeden podajnik spawa, drugi ładuje materiały.
Automatyczne spawanie krokowe z serwonapędowym pasem krokowym dla precyzyjnego pozycjonowania.
Automatyczne wyjmowanie z formy: Cylinder wyrzuca po spawaniu, aby przygotować się do rozładunku.
Automatyczny rozładunek: Chwytak sterowany serwomechanizmem przenosi spawany produkt do wyznaczonego miejsca, zmniejszając nakład pracy i poprawiając wydajność. Obrotowy podajnik rozładunkowy 90° dla łatwego transportu. |
Giętarka ram
Przetwarzanie całej ramy dla wysokiej precyzji gięcia, stabilnej pracy i wydajności. Gięcie ramy co 15-20 sekund.
Specjalny system równoważenia gięcia zapewnia dokładność przekątnej ramy.
Sterowanie HMI + PLC dla wysokiego stopnia automatyzacji.
Opcja manipulatora do automatycznego załadunku/rozładunku, redukująca personel.
Szybka wymiana form do gięcia różnych rur.
Serwo-hydrauliczny system z szybką reakcją, niską bezwładnością i wysoką precyzją.
Konstrukcja modułowa umożliwia dostosowanie do automatyzacji w oparciu o potrzeby klienta.
Maszyna do blokowania ram
Wydajność i jakość: Proces blokowania trwa około 25-30 sekund.
Rama maszyny przetwarzana jako całość dla wysokiej precyzji wkładania, mocnego blokowania, stabilnej i wydajnej pracy.
Sterowanie HMI + PLC dla wysokiego stopnia automatyzacji.
Opcja manipulatora do automatycznego załadunku/rozładunku, redukująca personel.
Szybka wymiana form, aby spełnić różne wymagania dotyczące blokowania rur z łatwą wymianą form.
Serwo-hydrauliczny system z szybką reakcją, niską bezwładnością i wysoką precyzją.
Konstrukcja modułowa umożliwia dostosowanie automatyzacji w oparciu o potrzeby klienta.
Wykrawarka i maszyna do wykonywania otworów
Wydajność i jakość: Proces blokowania trwa około 25-30 sekund.
Rama maszyny: Przetwarzanie całego korpusu dla wysokiej precyzji, stabilnej i wydajnej pracy.
System sterowania: HMI + PLC dla wysokiego stopnia automatyzacji.
Manipulator: Opcja automatycznego załadunku/rozładunku, redukująca personel.
Szybka wymiana form: Łatwa wymiana form, aby spełnić różne potrzeby związane z wykrawaniem rur.
Serwo-hydrauliczny system: Szybka reakcja, niska bezwładność i wysoka precyzja.
Konstrukcja modułowa: Konfigurowalna automatyzacja w oparciu o potrzeby klienta.
Maszyna do przetwarzania podstawy
Giętarka do rur podstawy
Spawarka do rur podstawy
Projekt:Struktura pozioma z 7 głowicami spawalniczymi do spawania ramy podstawy. Operator musi tylko załadować/rozładować; spawanie jest automatyczne.
Zasilanie:3 zestawy MF DC 160KVA.
Korzyści:Poprawia jakość produktu i tempo produkcji, redukuje koszty i eliminuje niestabilność spowodowaną spawaniem ręcznym. Wyższa automatyzacja i wydajność produkcji.
Inne informacje

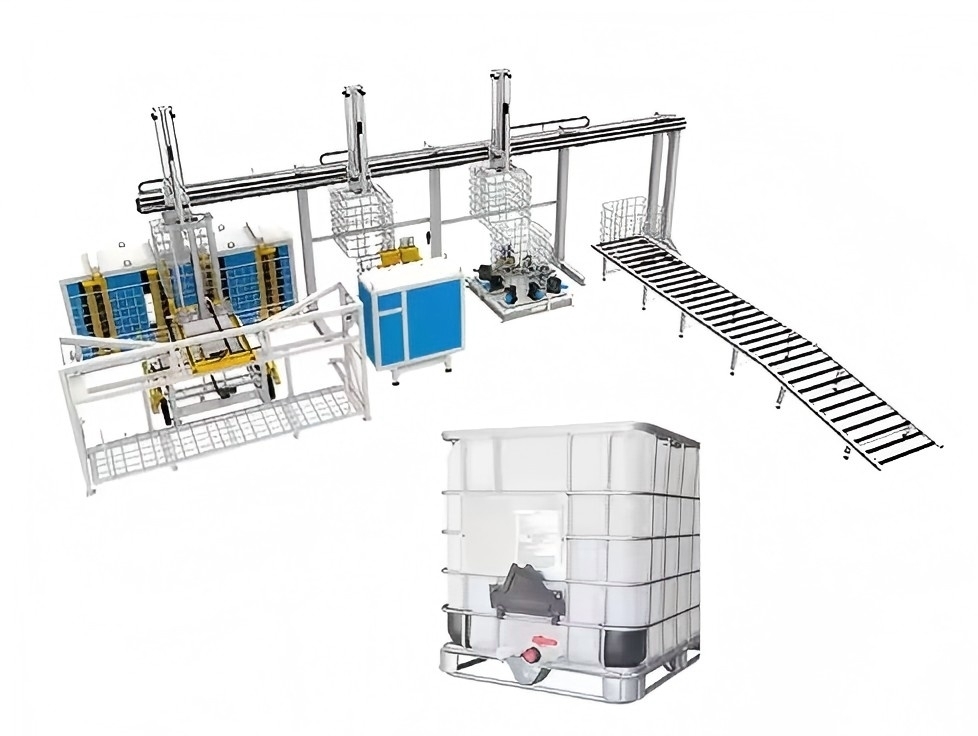

Schemat linii produkcyjnej ramy klatki IBC
Wyniki produkcji
Usługi techniczne
Przestrzegaj podejścia zorientowanego na klienta i zapewnij swojej firmie kompleksowe usługi przedsprzedażne i posprzedażne, takie jak instalacja, uruchomienie, szkolenia i konserwacja.
Usługa przedsprzedażna:Przed podpisaniem umowy firma zapewnia klientom różne rozwiązania procesów produkcyjnych i usługi doradztwa technicznego dla sprzętu.
Instalacja i uruchomienie:Zgodnie z umową nasza firma bezpiecznie przetransportuje sprzęt do miejsca instalacji wyznaczonego przez użytkownika w określonym czasie i wyśle inżynierów serwisu technicznego w celu zainstalowania go na miejscu. Gdy użytkownik posiada podstawowe części zamienne do instalacji i uruchomienia, inżynier serwisu technicznego zainstaluje i uruchomi maszynę dla użytkownika, zapewniając, że środowisko instalacji i uruchomienia jest schludne, czyste i uporządkowane.
Szkolenia posprzedażne: Firma oferuje bezpłatne szkolenia techniczne (min. 5 dni) w miejscu klienta lub w centrum szkoleniowym sprzedawcy. Kluczowe tematy obejmują:
- -Użycie oprogramowania sterującego
- -Procedury włączania/wyłączania zasilania
- -Ustawienia parametrów panelu i oprogramowania
- -Podstawowe czyszczenie i konserwacja maszyny
- -Obsługa typowych awarii sprzętu
- -Środki ostrożności podczas eksploatacji
Konserwacja sprzętu
- -Roczna gwarancja po ostatecznym odbiorze;
- -Czas reakcji obsługi klienta wynosi do 24 godzin;
- -Płatne naprawy są świadczone po okresie gwarancyjnym.
Lista konfiguracji sprzętu
| NR |
Nazwa sprzętu |
Jednostka |
Ilość |
Główne funkcje |
| 1 |
Spawarka kratowa |
Jednostka |
1 |
Spawanie wielopunktowe siatki |
| 2 |
Automatyczna podajnik siatki |
Zestaw |
1 |
Automatyczne ładowanie długich i krótkich rur |
| 3 |
Manipulator do pobierania materiału siatki |
Jednostka |
1 |
Rozładunek siatki (układanie) |
| 4 |
Czteroosiowa giętarka |
Zestaw |
1 |
Gięcie i formowanie siatki z głowicą skurczową |
| 5 |
Maszyna blokująca |
Zestaw |
1 |
Gięcie i blokowanie siatki |
| 6 |
Spłaszczarka wykrawająca |
Zestaw |
1 |
Wykrawanie i cięcie dolnej rury pod ramą |
| 7 |
Manipulator ramy |
Zestaw |
1 |
Trzy manipulatory poruszające się w górę i w dół, aby chwycić ramę |
| 8 |
Spawarka stalowych nóżek |
Zestaw |
1 |
Spawanie stalowych nóżek ramy dolnej |
| 9 |
Manipulator do pobierania materiału spawarki stalowych nóżek |
Zestaw |
1 |
Wyjmowanie, przenoszenie i układanie ramy dolnej po spawaniu |
| 10 |
Automatyczna maszyna hermetyczna |
Zestaw |
1 |
Testowanie szczelności wkładki |
| 11 |
Automatyczna podwójna giętarka do rury dolnej |
Zestaw |
1 |
Skurcz, wytłaczanie i gięcie rury dolnej |
| 12 |
Platforma testowa wibracji |
Zestaw |
1 |
Testowanie wytrzymałości i ochrony beczek IBC |
