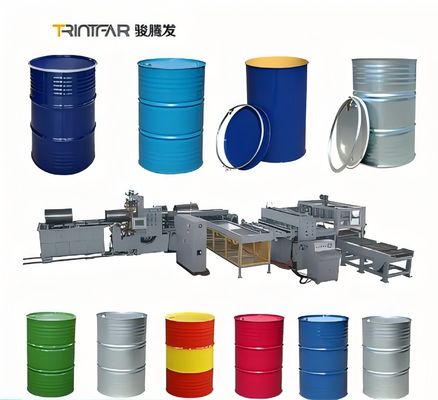

Linia produkcyjna do spawania stalowych bębnów 200L wymaga 11 pracowników do ręcznego załadunku i rozładunku.

Linia produkcyjna do spawania stalowych bębnów 200L wymaga 11 pracowników do ręcznego załadunku i rozładunku.
The welding production line for 200L steel drums requires 11 workers for manual loading and unloading.
Linia produkcyjna do spawania stalowych bębnów 200L wymaga 11 pracowników do ręcznego załadunku i rozładunku. Linia produkcyjna do spawania stalowych bębnów 200L wymaga 11 pracowników do ręcznego załadunku i rozładunku. Linia produkcyjna do spawania stalowych bębnów 200L wymaga 11 pracowników do ręcznego załadunku i rozładunku. Linia produkcyjna do spawania stalowych bębnów 200L wymaga 11 pracowników do ręcznego załadunku i rozładunku. Linia produkcyjna do spawania stalowych bębnów 200L wymaga 11 pracowników do ręcznego załadunku i rozładunku. Linia produkcyjna do spawania stalowych bębnów 200L wymaga 11 pracowników do ręcznego załadunku i rozładunku.

Duży Obraz :  Linia produkcyjna do spawania stalowych bębnów 200L wymaga 11 pracowników do ręcznego załadunku i rozładunku.

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Trintfar
Orzecznictwo: CE
Zapłata:
Minimalne zamówienie: 1
Cena: 10,000-80,000
Szczegóły pakowania: Drewniane wsporniki/drewniane skrzynki
Czas dostawy: 90 ~ 120
Zasady płatności: L/C, D/A, D/P, T/T
Kontakt

Linia produkcyjna do spawania stalowych bębnów 200L wymaga 11 pracowników do ręcznego załadunku i rozładunku.

Opis
Konfigurowanie pojemności: 2-10 bębnów/min Operatorzy: Około 11 osób
Zużycie energii: 1 kWh/Drum Gwarancja: 1 rok
Woltaż: 220 V/380 V/440 V. Zapewniona obsługa posprzedażna: Wsparcie techniczne wideo

Przebieg pracy



Przebieg pracy:Zaokrąglanie → Spawanie szwem → Kołnierzowanie/Wykonywanie krawędzi → Karbowanie/Wykonywanie przetłoczeń → Test szczelności (przed łączeniem) → Łączenie → Test szczelności (po łączeniu) → Czyszczenie oleju, mycie, fosforowanie żelazem, mycie → Mycie i suszenie → Malowanie zewnętrzne → Suszenie po malowaniu zewnętrznym → Chłodzenie → Magazynowanie (offline)

Główne wyposażenie



Maszyny do produkcji korpusów bębnów stalowych

Maszyna do produkcji blach na korpusy bębnów

Wózek na cewki: Napęd silnikiem 3 w 1, podnoszenie/opuszczanie hydrauliczne

Urządzenie do odwijania: Napęd hydrauliczny, obracanie bez zasilania, średnica cewki Ф508-Ф610mm, maks. obciążenie: 15 ton

Prostownica 7-rolkowa: 7 rolek, prędkość silnika regulowana częstotliwością

Urządzenie pomiarowe: Precyzja długości za pomocą japońskiego silnika serwisowego A.C.

Maszyna do cięcia blach: 3*1500mm, sterowana PLC

Transporter: Transportuje pocięte blachy do automatycznej spawarki

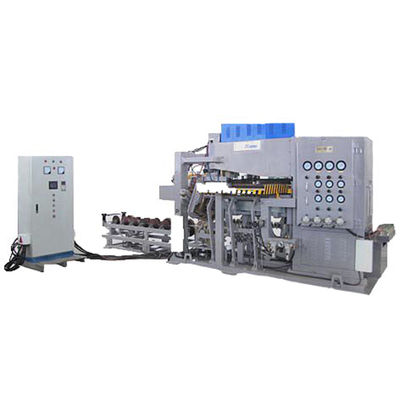

Automatyczna spawarka korpusów bębnów



Kontrola zakładki: Prowadnica pozycjonuje bęben; Z-belka zapewnia zakładkę 2 mm z łatwą konserwacją za pomocą odłączanych listew ścieralnych i profilowanego nosa dla precyzyjnego kontaktu koła spawalniczego.

Rolki w kształcie klepsydry: Zamontowane na ramie w kształcie „bramki” z czujnikami, zapewniające stopniowe wymiarowanie, spójną zakładkę i minimalne znakowanie powierzchni; dolne rolki obracają się w celu konserwacji, górna rolka reguluje się w celu tolerancji wymiarowej za pomocą siłowników pneumatycznych.

Głowice spawalnicze: Silnik AC SEW sterowany falownikiem z przekładnią i ciśnieniem pneumatycznym dla stałej prędkości; koła spawalnicze krzyżowo indeksowane dla równomiernego zużycia, automatycznie smarowane i mogą być ręcznie lub półautomatycznie przycinane w celu skrócenia przestojów.

Prowadnica siłownika głowicy spawalniczej: Dolna głowica spawalnicza zamontowana na lekkim aluminiowym ramieniu z siłownikiem pneumatycznym i sprężyną mieszkową w celu ustabilizowania siły i tłumienia reakcji na początku spawania.

Sterowanie spawaniem: Energooszczędny trójfazowy AC, sterowanie z wyświetlaczem LCD.

Transformator: SP 350KVA.

Rolki wygładzające: Opcjonalne.



Maszyna do kołnierzowania

Linia produkcyjna do spawania stalowych bębnów 200L wymaga 11 pracowników do ręcznego załadunku i rozładunku. 3

Wyższa wydajność formowania kołnierzy. Nadaje się do stali walcowanej na zimno, sterowana PLC, napęd hydrauliczny. Moc jednostki: 22KW.

Maszyna do wykonywania przetłoczeń

Linia produkcyjna do spawania stalowych bębnów 200L wymaga 11 pracowników do ręcznego załadunku i rozładunku. 4

Z 8 formami skośnymi przesuwającymi się na zewnątrz w celu utworzenia regulowanego przetłoczenia 12 mm. Sterowana PLC, napęd hydrauliczny, moc jednostki: 15KW.

Maszyna do karbowania

Linia produkcyjna do spawania stalowych bębnów 200L wymaga 11 pracowników do ręcznego załadunku i rozładunku. 5

Wyższa wydajność formowania kołnierzy. Nadaje się do stali walcowanej na zimno, sterowana PLC, napęd hydrauliczny. Moc jednostki: 22KW.

Maszyna do łączenia

Automatyczne wciskanie i spawanie szwem. Podwójne silniki i wały główne. Mechanizm krzywkowy kół rolkowych, łatwy w regulacji, sterowany PLC. Moc jednostki: 41KW.

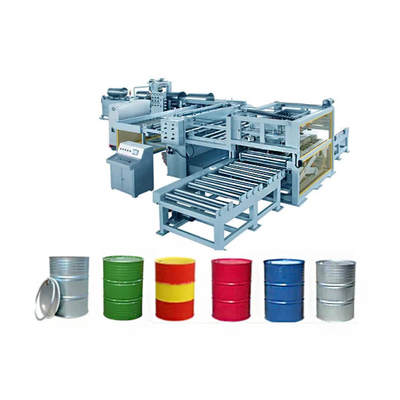

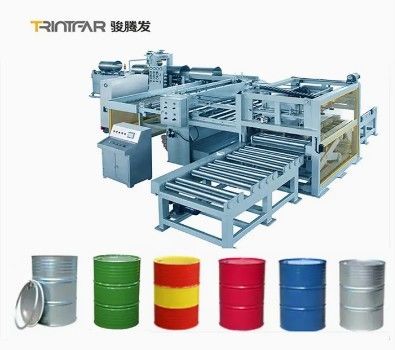

Maszyny do produkcji dna i wieka bębnów stalowych

Linia produkcyjna do spawania stalowych bębnów 200L wymaga 11 pracowników do ręcznego załadunku i rozładunku. 7

Maszyny do rozwijania, prostowania i ścinania

Maszyna do rozwijania:

  • Szerokość blachy: 600-1320mm
  • Grubość: 0,6-1,4mm
  • Wydajność produkcji: 15 cięć/min
  • Maks. prędkość cięcia: 50-60m/min
  •

Prostownica siedmiorolkowa:

  • Precyzja prostowania: ≤1,5mm/m²
  •

Maszyna do ścinania:

  • Grubość ścinania: ≤3mm
  • Szerokość ścinania: ≤1500mm

Prasa do pokryw

Prasa do pokryw (prasa 160 ton)

  • Funkcja: Formuje pokrywę i dno za pomocą dwóch pras 160 ton.
  •

Prasa do podwójnego zamykania (prasa 63 tony)

  • Funkcja: Używana do normalnego wykrawania otworów i zamykania bębnów.
  •

Automatyzacja: Załadunek i rozładunek są w pełni zautomatyzowane.

Moc jednostki: 15KW

Maszyna do wstępnego zwijania i natryskiwania kleju​

Linia produkcyjna do spawania stalowych bębnów 200L wymaga 11 pracowników do ręcznego załadunku i rozładunku. 9

Automatyczna maszyna do paletyzacji

Linia produkcyjna do spawania stalowych bębnów 200L wymaga 11 pracowników do ręcznego załadunku i rozładunku. 10

Maszyny do malowania natryskowego

Linia myjąca

  • Bębny są czyszczone i umieszczane na łańcuchu transportowym malowania, przechodząc z pozycji poziomej do pionowej.
  • Długość transportu mycia:55 m
  • Kanał suszenia: L28m;W1.5m; H1.7m

Wyposażenie malarskie

Malowanie trójkolorowe:

Wewnętrzne: Farba wodoodporna

Zewnętrzne: Farba magnetyczna kwasowo-alkoholowa

Rozmiar: L4.8m; W4m; H2.4m

Wyposażenie do suszenia

3-rzędowe suszenie pionowe
Zakres regulacji temperatury: temperatura pokojowa do 200°C, regulowana
Dokładność regulacji temperatury: ±5°C
Rozmiar: L36M; W2.6M; H2.1M

Wyposażenie chłodzące

Funkcja: Utwardzanie powierzchni lakieru po wypiekaniu
Moc: 6,6 kW

Maszyny do testów szczelności

Linia produkcyjna do spawania stalowych bębnów 200L wymaga 11 pracowników do ręcznego załadunku i rozładunku. 15

Maszyny do testów szczelności

Test typu poziomego, ciśnienie powietrza 0,03Mpa. Sterowane przez PLC, napęd sprężonego powietrza.

Inne informacje



Szczegóły produktu

Schemat układu linii produkcyjnej bębnów stalowych

Linia produkcyjna do spawania stalowych bębnów 200L wymaga 11 pracowników do ręcznego załadunku i rozładunku. 16

Wyniki produkcji

Linia produkcyjna do spawania stalowych bębnów 200L wymaga 11 pracowników do ręcznego załadunku i rozładunku. 17Linia produkcyjna do spawania stalowych bębnów 200L wymaga 11 pracowników do ręcznego załadunku i rozładunku. 18

Metoda spawania:

To urządzenie wykorzystuje metodę spawania szwem rolkowym, z elektrodami w postaci walcowych rolek. Szerokość elektrody jest większa niż zakładka blachy stalowej, co pozwala na kontrolę grubości połączenia. Podczas procesu spawania stosowane jest wyższe ciśnienie elektrody i ciągły prąd spawania. Kontrolując parametry spawania, takie jak ciśnienie elektrody, prąd spawania i czas spawania, można uzyskać stabilną jakość spawania. Maszyna jest w stanie przeprowadzić proces spawania szwem na szwach podłużnych bębnów metalowych o średnicach od 516 mm (dla bębnów stożkowych) do 571,5 mm.





Lista konfiguracji sprzętu

Linia do produkcji dennic bębnów
Nr. Nr modelu Nazwa Jednostka Ilość Uwaga
1 ST2311.00B Wózek do podawania cewki zestaw 1 Napęd hydrauliczny
2 STK2010.01.00C Urządzenie do odwijania Zestaw 1 Napęd hydrauliczny；regulacja prędkości silnika częstotliwością
3 STK1213100 Prostownica 9-rolkowa i urządzenie pomiarowe Zestaw 1 sterowanie serwo
4 ST1319.00 Przenośnik z prostownicy do prasy Maszyna do cięcia złomu Zestaw 1
5 JD21-160 Prasa do pokryw Zestaw 2 160 ton
6 MJ571.5 Forma do pokrywy i dna Zestaw 2
7 ST1318.00 Przenośnik do pokrywy do maszyny do wstępnego zwijania i natryskiwania kleju Zestaw 2 Zawiera przenośnik i układanie w stosy
8 YJX200900 maszyna do wstępnego zwijania i natryskiwania kleju Zestaw 2 Sterowanie PLC;
9 St-1001 Automatyczne układanie w stosy pokryw bębnów Zestaw 2
10 Q11-2000 Maszyna do cięcia złomu Zestaw 1 3*2000mm
11 KJKZ2011.00 Skrzynka sterownicza Zestaw 1
12 KJ2011.02.00 Stacja hydrauliczna Zestaw 1
Automatyczne wykrawanie otworu 2′& 3/4′ i blokowanie zamknięcia 2′& 3/4′
Nr. Nazwa Jednostka Ilość
1 Prasa głębokoszyjkowa 63 tony Zestaw 2
2 Forma do podwójnego prasowania Zestaw 1
3 Forma do podwójnego zamykania Zestaw 1
4 Automatyczna linia transportowa do pokryw Zestaw 1
5 Elektryczny system sterowania Zestaw 1
Linia cięcia na długość (do korpusu bębna)
Nr. Nr modelu Nazwa Jednostka Ilość Uwaga
1 ST2311.00B Wózek do podawania cewki zestaw 1 Napęd hydrauliczny
2 STK2010.01.00C Urządzenie do odwijania Zestaw 1 Napęd hydrauliczny
3 STK1213100 Prostownica 9-rolkowa Zestaw 1 Regulacja prędkości częstotliwością
4 STK1213200 Urządzenie pomiarowe Zestaw 1 silnik serwo
5 Q11-1500 Maszyna do cięcia blach Zestaw 1 3*1500mm
6 KJKZ2011 Skrzynka sterownicza Zestaw 1
7 KJ2011.02.00 Stacja hydrauliczna Zestaw 1
Linia do produkcji korpusów bębnów stalowych
Nr. Nr modelu Nazwa Jednostka Ilość Uwaga
1 KJJQ.00 Przenośnik     Linia cięcia
2 FHJ-250-2 Automatyczna spawarka Zestaw 1 Trójfazowy falownik średniej częstotliwości
3 YP-line201 Linia spawalnicza, zagęszczanie i wycinanie języka żelaza Zestaw 2
4 STG2201.00 Maszyna do kołnierzowania Zestaw 1 Zawiera wieloetapowy łańcuch i elektryczne sterowanie hydrauliczne
5 STG2203.00 Maszyna do wykonywania przetłoczeń Zestaw 1 Zawiera wieloetapowy łańcuch i elektryczne sterowanie hydrauliczne
6 STG2202. 00 Maszyna do karbowania Zestaw 1 Zawiera wieloetapowy łańcuch i elektryczne sterowanie hydrauliczne
7 STG1005.00 Maszyna do testów szczelności linii spawalniczej Zestaw 1 Zawiera wieloetapowy łańcuch i elektryczne sterowanie hydrauliczne
8 ST2204.05.00 Automatyczne podawanie dennic bębnów Zestaw 1 Zawiera wieloetapowy łańcuch i elektryczne sterowanie
9 ST2204.00X Maszyna do łączenia Zestaw 1 Zawiera wieloetapowy łańcuch i elektryczne sterowanie hydrauliczne
10 STG1005.00 Maszyna do testów szczelności Zestaw 1
Obróbka końcowa (mycie, suszenie, system malowania itp.)
Nr. Nazwa Jednostka Ilość Uwaga
1 Maszyna podnosząca Zestaw 1
2 Mycie, czyszczenie i transport Zestaw 1
3 Suszenie i transport Zestaw 1
4 Maszyna obrotowa zestaw 2
5 Kabina malarska (zewnętrzna) zestaw 2 3 kolory
6 Dystrybutor przedni Zestaw 2
7 Pionowe urządzenie do suszenia trzykanałowego Zestaw 1 (zewnętrzne)
8 Chłodzenie Zestaw 1
9 Dystrybutor tylny Zestaw 1
