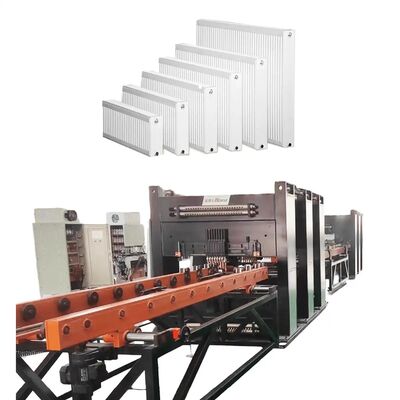

Linia produkcyjna grzejników stalowych

Duży Obraz : Linia produkcyjna grzejników stalowych

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	TRINTFAR
Orzecznictwo:	CE
Numer modelu:	FVM-170KVA

Zapłata:

Minimalne zamówienie:	1
Cena:	USD 10000-50000 set
Szczegóły pakowania:	Drewniane pudełko
Czas dostawy:	W ciągu 90 dni od ostatniej płatności
Zasady płatności:	L/C, D/A, D/P, T/T
Możliwość Supply:	50 rocznie

Kontakt

Linia produkcyjna grzejników stalowych

Opis

Wydajność maszyn::	120 m/min	Serwis pogwarancyjny:	Wsparcie techniczne wideo
Ocena automatyczna:	Automatyczny	Stan:	Nowy
Woltaż:	220 V/380 V	moc (w):	220-450KW
Nazwa:	Linia do produkcji grzejników płytowych o wysokiej wydajności w Chinach	Podstawowe komponenty::	PLC, silnik, łożysko, skrzynia biegów, silnik, zbiornik ciśnieniowy, przekładnia,

Opis produktu

Przepływ pracy

Przepływ pracy:Maszyna do załadunku kratownic paneli → Maszyna do załadunku i dociskania pierścieni kanału wodnego → Maszyna do obracania i montażu 1 → Maszyna do wstępnego pozycjonowania i spawania punktowego paneli → Gantryczna maszyna do spawania wielopunktowego paneli → Maszyna do wstępnego pozycjonowania i spawania punktowego blach konwekcyjnych → Gantryczna maszyna do spawania wielopunktowego blach konwekcyjnych → Przenośnik transferowy w kształcie litery U → Dwugłowicowa maszyna do spawania szwem długich boków → Gantryczna dwugłowicowa maszyna do spawania szwem krótkich boków 1 → Gantryczna dwugłowicowa maszyna do spawania szwem krótkich boków 2 → Maszyna do czyszczenia i przycinania dwustronnego → Nożyce → Maszyna do cięcia łukowego czterech narożników → Maszyna do obracania i montażu 2 → Dwugłowicowa, trójdrożna automatyczna spawarka → Automatyczna spawarka haków wspornikowych → Automatyczna maszyna do wykrywania szczelności ciśnieniowej → Przenośnik rozładowczy
Główne wyposażenie

Maszyna do załadunku kratownic paneli

Ręczne ładowanie materiałów ułożonych w stos na wózki platformy podającej za pomocą wysięgnika, z dwoma pozycjami umieszczania materiału po każdej stronie.
Chwytak kratownic automatycznie chwyta materiały z obu stron wózka płytowego i umieszcza je na linii przenośnika.
Mechanizm pozycjonowania mocowania centralnego wyrównuje panel na przenośniku.
Mechanizm napędzany serwomechanizmem przesuwa płytę do maszyny do wstępnego spawania punktowego w celu spawania punktowego po obu stronach.

Maszyna do załadunku i dociskania pierścieni kanału wodnego

Pierścień kanału wodnego wykorzystuje podawanie wibracyjne z systemem dwutorowym.
Dwie głowice dociskowe po każdej stronie dociskają pierścienie kanału wodnego po stronie przedniej i tylnej.
Przenoszenie materiału odbywa się za pomocą podawania z napędem rolkowym.

Maszyna do obracania i montażu

Szybkie i precyzyjne obracanie.
Wysokiej jakości łańcuchy do przenoszenia; silnik redukcyjny 400W jako napęd.
Silnik redukcyjny z czujnikiem do precyzyjnego pozycjonowania obrotu.
Automatyczne sterowanie, brak interwencji manualnej.
Składa się z korpusu obrotowego, urządzenia załadunkowego, konsoli elektrycznej, systemu operacyjnego i osłony bezpieczeństwa. Dostosowuje się do różnych wymagań dotyczących obracania produktów, zapewniając bezpieczne, płynne i wydajne przenoszenie materiału między operacjami.

Maszyna do wstępnego pozycjonowania i spawania punktowego paneli

Panel automatycznie przesuwa się do pozycji zatrzymania spawania na stojaku przenośnika, a spawacze po obu stronach rozpoczynają wstępne spawanie punktowe. Wstępne spawanie punktowe wymagane tylko dla jednego rzędu. Używa 1 zestawu zasilacza AC DN75.

Gantryczna maszyna do spawania wielopunktowego paneli

3 gantryczne maszyny do spawania wielopunktowego do spawania. Każda jednostka posiada 18 zestawów połączeń spawalniczych cylindrów. Źródło zasilania spawania AC do spawania jednego rzędu połączeń lutowniczych na raz. Szybki serwo-linkage stepper podaje chwytak do przodu, aby dostarczyć płytę kanału wodnego.

Maszyna do wstępnego pozycjonowania i spawania punktowego blach konwekcyjnych

Blacha konwekcyjna ręcznie ładowana na prowadnicę oprzyrządowania online. Spawanie odbywa się za pomocą gantrycznej 4-głowicowej maszyny do wstępnego spawania punktowego. Materiały ręcznie wpychane do pierwszego rzędu wstępnie wskazanych pozycji do spawania. Sprzęt automatycznie przesuwa się do pozostałych punktów spawania.

Gantryczna maszyna do spawania wielopunktowego blach konwekcyjnych

Wstępnie ustawiona ścieżka: Blacha konwekcyjna podąża wstępnie ustawioną ścieżką do prowadnicy oprzyrządowania.
Spawanie podwójnym gantry: 2 gantryczne spawarki wielopunktowe.
Połączenia pneumatyczne: 16 zestawów na jednostkę.
Zasilanie AC: AC i jednostronne do spawania rzędowego.
Serwo Stepper: Szybki serwo stepper podaje chwytak dla płyty kanału wodnego.

Przenośnik transferowy w kształcie litery U

Użyj stojaka przenośnika rolkowego do przenoszenia materiałów w układzie w kształcie litery U.
Efektywność przestrzenna: kształt U oszczędza miejsce, optymalizuje proces.
Łatwość obsługi: Mniejszy zakres pracy, wygodny, zmniejsza intensywność.

Dwugłowicowa maszyna do spawania szwem długich boków

Spawanie symultaniczne: Spawaj oba długie boki jednocześnie.
Zasilanie: 300KVA średniej częstotliwości AC dla stabilnego spawania długoterminowego.

Gantryczna dwugłowicowa maszyna do spawania szwem krótkich boków 2 Zestaw

Użyj źródła zasilania spawania AC średniej częstotliwości, aby zapewnić wysoce stabilne spawanie przez długi czas.

Maszyna do czyszczenia i przycinania dwustronnego

Czyści i przycina produkty spawane po długich bokach.

Nożyce

Proces cięcia: Wykonaj cięcie na wymaganych materiałach.
Materiał noża: Ostrze ze stali białej.
Metoda cięcia: Cięcie nożycami.

Maszyna do cięcia łukowego czterech narożników

Kształtowanie narożników: Odetnij ostre narożniki, aby utworzyć zaokrąglone krawędzie.
Materiał noża: Biała stal.
Metoda cięcia: Wykrawanie hydrauliczne.

Dwugłowicowa, trójdrożna automatyczna spawarka

Moc spawania: Źródło zasilania średniej częstotliwości MD80.
Przepływ materiału: Dwustronne kanały do dokowania i obracania. Metoda transportu: Płyta łańcuchowa do transportu materiału w trzech kierunkach. Automatyczne podawanie: Chwytak i pozycjonowanie spawania dla precyzyjnej operacji.

Automatyczna spawarka haków wspornikowych

Moc spawania: Źródło zasilania średniej częstotliwości MD40.
Metoda podawania: Układanie typu klipsowego do podawania materiału.
Załadunek: Chwytak pneumatyczny ładuje materiały do pozycji spawania.

Automatyczna maszyna do wykrywania szczelności ciśnieniowej

Ciśnienie testowe: 10 barów.
Metoda testowania: Automatyczny test ciśnieniowy w zbiorniku wodnym.

Inne informacje

Szczegóły produktu

Usługi techniczne

Schemat układu powrotnego w kształcie litery U linii produkcyjnej grzejników panelowych ze stali

Przestrzegaj podejścia zorientowanego na klienta i zapewnij swojej firmie kompleksowe usługi przedsprzedażne i posprzedażne, takie jak instalacja, uruchomienie, szkolenie i konserwacja.

Usługa przedsprzedażna: Przed podpisaniem umowy firma zapewnia klientom różne rozwiązania procesów produkcyjnych i usługi doradztwa technicznego dla sprzętu.

Wyniki produkcji

Instalacja i uruchomienie: Zgodnie z umową nasza firma bezpiecznie przetransportuje sprzęt do miejsca instalacji wyznaczonego przez użytkownika w określonym czasie i wyśle inżynierów serwisu technicznego w celu zainstalowania go na miejscu. Gdy użytkownik posiada podstawowe części zamienne do instalacji i uruchomienia, inżynier serwisu technicznego zainstaluje i uruchomi maszynę dla użytkownika, zapewniając, że środowisko instalacji i uruchomienia jest schludne, czyste i uporządkowane.

Szkolenie posprzedażne: Firma oferuje bezpłatne szkolenia techniczne (min. 5 dni) w siedzibie kupującego lub w centrum szkoleniowym sprzedawcy. Kluczowe tematy obejmują:
-Użycie oprogramowania sterującego -Procedury włączania/wyłączania
-Ustawienia parametrów panelu i oprogramowania
-Podstawowe czyszczenie i konserwacja maszyny
-Obsługa typowych awarii sprzętu
-Środki ostrożności podczas eksploatacji
Konserwacja sprzętu
-Roczna gwarancja po ostatecznym odbiorze;
-Czas reakcji obsługi klienta wynosi do 24 godzin;
-Płatne naprawy są świadczone po okresie gwarancyjnym.

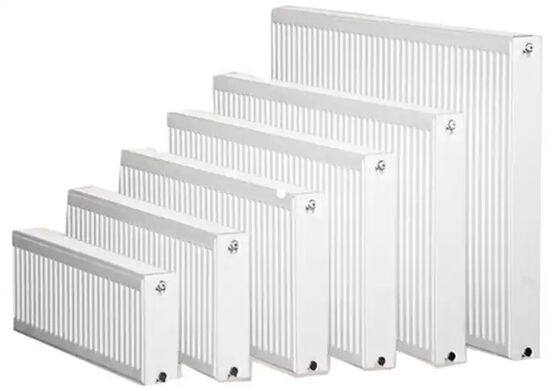

NR	Nazwa	Materiał	Uwagi
1	Panel	Blacha stalowa walcowana na zimno	Grubość 1,1 mm
2	Płyta konwekcyjna	Blacha stalowa walcowana na zimno	Grubość 0,3 mm
3	Typ interfejsu		4x G 1/2 gwint wewnętrzny
4	Długość produktu		400-3000 mm
5	Szerokość produktu		300/400/500/600/900mm

Lista konfiguracji sprzętu

NR	Nazwa sprzętu	Model	Ilość	Jednostka
1	Maszyna do załadunku kratownic paneli	HJ-0-0	1	zestaw
2	Maszyna do załadunku i dociskania pierścieni kanału wodnego	YZJ-0-0	1	zestaw
3	Maszyna do obracania i montażu 1	FZJ-0-0	1	zestaw
4	Maszyna do wstępnego pozycjonowania i spawania punktowego paneli	DN75-2C	1	zestaw
5	Gantryczna maszyna do spawania wielopunktowego paneli	10*DN60-36C	3	zestaw
6	Maszyna do wstępnego pozycjonowania i spawania punktowego blach konwekcyjnych	2*DN63-4C	1	zestaw
7	Gantryczna maszyna do spawania wielopunktowego blach konwekcyjnych	4*DN63-16C	3	zestaw
8	Przenośnik transferowy w kształcie litery U	ZJG-0-0	1	zestaw
9	Dwugłowicowa maszyna do spawania szwem długich boków	2*FVM300-2C	1	zestaw
10	Gantryczna dwugłowicowa maszyna do spawania szwem krótkich boków 1	2*FVM300-2C	1	zestaw
11	Gantryczna dwugłowicowa maszyna do spawania szwem krótkich boków 2	2*FVM300-2C	1	zestaw
12	Maszyna do czyszczenia i przycinania dwustronnego	XBJ-0-0	1	zestaw
13	Nożyce	JCJ-0-0	1	zestaw
14	Maszyna do cięcia łukowego czterech narożników	QJJ-0-0	1	zestaw
15	Maszyna do obracania i montażu 2	FZJ-0-0	1	zestaw
16	Dwugłowicowa, trójdrożna automatyczna spawarka	2*MD80-2C	1	zestaw
17	Automatyczna spawarka haków wspornikowych	2*MD40-4C	1	zestaw
18	Automatyczna maszyna do wykrywania szczelności ciśnieniowej	JCJ-0-0	1	zestaw
19	Przenośnik rozładowczy	SSJ-0-0	1	zestaw

Konfiguracja wody, energii elektrycznej i gazu

Projekt	Parametry
Całkowity rozkład mocy	1600KVA (Rzeczywista całkowita zużyta moc wynosi około 1000KVA)
Ciśnienie źródła gazu	0,6 MPa
Ciśnienie źródła wody	0,15 MPa ~ 0,30 MPa
Wymagania dotyczące źródła sprężonego powietrza	1000 l/min
Całkowity przepływ wody	1200 l/min
Długość * szerokość zajmowana przez sprzęt ok.	60m*10m
