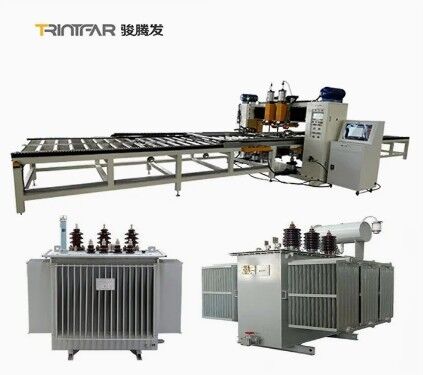

Najlepiej sprzedająca się linia produkcyjna chłodnic transformatorów mocy

Duży Obraz : Najlepiej sprzedająca się linia produkcyjna chłodnic transformatorów mocy

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	TRINTFAR
Orzecznictwo:	CE
Numer modelu:	FVM-170KVA

Zapłata:

Minimalne zamówienie:	1
Cena:	USD 10000-50000 set
Szczegóły pakowania:	Drewniane pudełko
Czas dostawy:	W ciągu 90 dni od ostatniej płatności
Zasady płatności:	L/C, D/A, D/P, T/T
Możliwość Supply:	50 rocznie

Kontakt

Najlepiej sprzedająca się linia produkcyjna chłodnic transformatorów mocy

Opis

Wydajność maszyn::	120 m/min	Serwis pogwarancyjny:	Wsparcie techniczne wideo
Ocena automatyczna:	Automatyczny	Stan:	Nowy
Woltaż:	220 V/380 V	moc (w):	220-450KW
Nazwa:	Linia do produkcji grzejników płytowych o wysokiej wydajności w Chinach	Podstawowe komponenty::	PLC, silnik, łożysko, skrzynia biegów, silnik, zbiornik ciśnieniowy, przekładnia,

Przepływ pracy

Przepływ pracy:Rozwijanie→formowanie rolkowe→ prasa hydrauliczna→ obracanie → wielopunktowe zgrzewanie punktowe→ zgrzewanie szwu bocznego → zgrzewanie czołowe → ścinanie boczne → cięcie czołowe → produkt końcowy → automatyczna maszyna do układania paneli

Główne wyposażenie

Stacja formowania rolkowego
Prędkość walcowania: 6-14 m/min
Regulowane ciśnienie Wykrawanie końcowe: prasa hydrauliczna 315 ton
Enkoder obrotowy i napęd serwo dla dokładności długości/rozmiaru żeber
Mechanizm poziomujący zapewnia płaskość pojedynczego elementu
Rozwinięty materiał umieszczony na 5-tonowym stojaku rozładunkowym za pomocą wózka załadowczego i walcowany na arkusze
Opcjonalny dół buforowy na życzenie klienta

Stacja obracania i łączenia
Prędkość przenoszenia: 5-15 m/min
Obracanie żeber chłodnicy o 180°
Urządzenie obracające: obrotowy stojak, stojak obracający, system przenoszenia, urządzenie obracające, urządzenie popychające itp.
Pierwszy arkusz dociera do ustawionej pozycji → obrócony do przeciwległego stojaka przenośnikowego
Drugi arkusz dociera do ustawionej pozycji → urządzenie popychające przesuwa go na pierwszy arkusz, kończąc łączenie

Stacja zgrzewania wstępnego dwugłowicowego
Dwa zestawy urządzeń dociskowych do zgrzewania punktowego
Moc: 60 KVA
Po obróceniu i montażu, zgrzewarka wstępna wyrównuje i mocuje elementy obrabiane do wielopunktowego zgrzewania

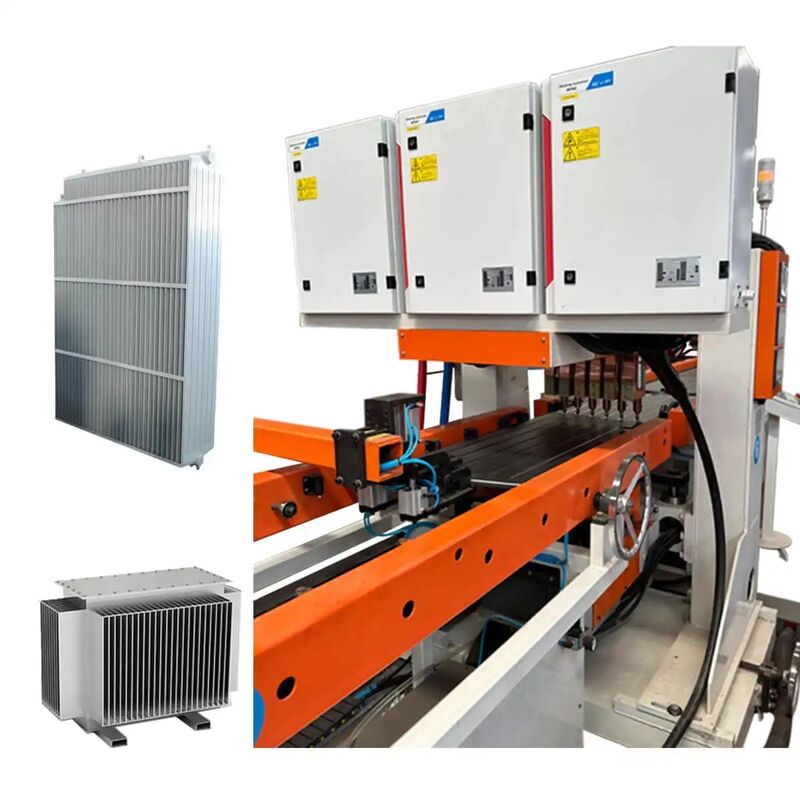

Stacja zgrzewania wielopunktowego bramowego
12 zestawów urządzeń dociskowych do zgrzewania punktowego
Głowica spawalnicza dwugłowicowa, 6 punktów/rzad
Zasilacze prądu przemiennego: 12 zestawów
Moc: 12 * 50 KVA Zgrzewanie dwurzędowe dla zwiększonej wydajności

Stacja zgrzewania szwu dwustronnego
2 zestawy zgrzewarek szwowych, rozmieszczone symetrycznie
4 zestawy głowic dociskowych do zgrzewania szwowego
2 zestawy zasilaczy spawalniczych o zmiennej częstotliwości
Moc: 2 * 160 KVA
Maksymalne ciśnienie: 12 000 N
Mechanizm napędu różnicowego
Prędkość zgrzewania szwu: 0-2,8 m/min

Stacja ścinania i poziomowania rolkowego
Składa się ze skrzyni maszyny, urządzenia napędowego, urządzenia ścinającego, mechanizmu kruszenia krawędzi, mechanizmu poziomującego, elektronicznego systemu sterowania, systemu pneumatycznego itp.
Tarcza ścinająca rolkowa tnie obie strony; tarcza tnąca wykonana ze stali narzędziowej stopowej (odporna na uderzenia, odporna na zużycie, długa żywotność)
Prędkość ścinania rolkowego: 2-6 m/min
Moc napędowa: 4 kW

Stacja wykrawania końcowego
Składa się z podstawy, mechanizmu podnoszenia, ramy wykrawającej, matrycy wykrawającej, cylindra wykrawającego, cylindra podnoszącego i stacji hydraulicznej
Służy do ścinania luźnych końców w celu zapewnienia wyrównania i spójności krawędzi
Matryca wykrawająca ze skośną krawędzią w celu zmniejszenia siły wykrawania
Ciśnienie prasy wykrawającej: 160 T

Stacja spawania łukiem argonowym końcowym
2 zestawy sprzętu, rozmieszczone symetrycznie
1 zestaw do spawania przedniego końca, 1 zestaw do spawania tylnego końca przedmiotu obrabianego
4 zestawy zasilaczy spawalniczych łukiem argonowym Panasonic
Zakres prądu: 5-315 A
Prędkość spawania: 300-600 mm/min

Stacja paletyzacji
Ilość przechowywania na stojak paletyzacyjny: 40 szt.
Odstęp między paletami: 45 mm
Metoda chwytania: Materiał zaciskany przez zaciski cylindryczne, chwytak obraca się o 90° w celu umieszczenia na stojaku
Metoda pracy wózka materiałowego: Ruch krokowy serwo, przesuwa się do następnej pozycji po umieszczeniu 1 sztuki, ręczna wymiana wózka, gdy stojak jest pełny

Wykrawarka rur nagłówkowych

Wykrawarka nagłówków automatycznie indeksuje, aby utworzyć do 40 par szczelin na rurze (maks. 40 paneli). Rura jest cięta za pomocą 2 specjalnie ukształtowanych prostokątnych szczelin na panel. Wewnętrzne wsparcie zapobiega deformacji podczas wykrawania. Czas cyklu na wykrawanie: ~6 sekund.

Mocowanie montażowe
Poziome mocowanie montażowe pomaga w montażu paneli chłodnicy do rur nagłówkowych. Panele są umieszczane w mocowaniu stojaka w automatycznej maszynie do układania, a następnie w mocowaniu. Jeden koniec jest regulowany ręcznie pod kątem długości, podczas gdy drugi koniec wykorzystuje prasę hydrauliczną do trzymania i pozycjonowania do spawania punktowego.

Stół do spawania kołnierzy
Zasilane mocowanie kołnierzowe zostało zaprojektowane w celu precyzyjnego wyrównania kołnierzy montażowych na linii środkowej chłodnicy. Dzięki zasilanym regulacjom długości panelu i głębokości montażu, umożliwia szybką rekonfigurację w celu wprowadzenia zmian w produkcji. Pozycjonowanie silnika serwo zapewnia precyzyjne zespoły.

Stół obrotowy do montażu spawania
Zasilane mocowanie obrotowe zostało zaprojektowane w celu obracania elementów chłodnicy do montażu chłodnicy, po spawaniu rury nagłówkowej z jednej strony, a następnie obracania chłodnicy w celu spawania drugiej strony.

Inne informacje

Szczegóły produktu

Usługi techniczne

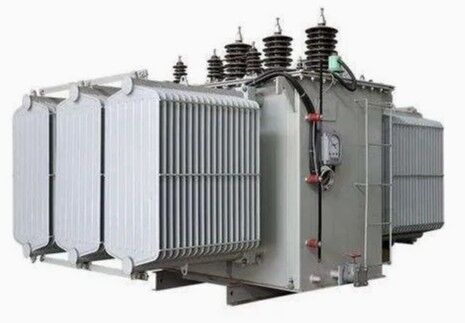

Linia produkcyjna żeber chłodnicy transformatora Trintfar Horse spełnia międzynarodowe standardy i oferuje bardziej ekonomiczną i konkurencyjną cenę.

Schemat układu w pełni automatycznej linii produkcyjnej żeber chłodnicy transformatora

Wyniki produkcji

Przestrzegaj orientacji na klienta i zapewnij swojej firmie kompleksowe usługi przedsprzedażne i posprzedażne, takie jak instalacja, uruchomienie, szkolenia i konserwacja.

Usługa przedsprzedażna: Przed podpisaniem umowy firma zapewnia klientom różne rozwiązania procesów produkcyjnych i usługi doradztwa technicznego dla sprzętu.

Instalacja i uruchomienie: Zgodnie z umową, nasza firma bezpiecznie przetransportuje sprzęt do miejsca instalacji wyznaczonego przez użytkownika w określonym czasie i wyśle inżynierów serwisu technicznego w celu zainstalowania go na miejscu. Gdy użytkownik posiada podstawowe części zamienne do instalacji i uruchomienia, inżynier serwisu technicznego zainstaluje i uruchomi maszynę dla użytkownika, zapewniając, że środowisko instalacji i uruchomienia jest schludne, czyste i uporządkowane.

Szkolenia posprzedażne: Firma oferuje bezpłatne szkolenia techniczne (min. 5 dni) w miejscu klienta lub w centrum szkoleniowym sprzedawcy. Kluczowe tematy obejmują:

-Użycie oprogramowania sterującego
-Procedury włączania/wyłączania zasilania
-Ustawienia parametrów panelu i oprogramowania
-Podstawowe czyszczenie i konserwacja maszyny
-Obsługa typowych awarii sprzętu
-Środki ostrożności podczas eksploatacji

Konserwacja sprzętu

-Roczna gwarancja po ostatecznym odbiorze;
-Czas reakcji obsługi klienta wynosi do 24 godzin;
-Płatne naprawy są świadczone po okresie gwarancyjnym.

Nie	Nazwa	Model	Ilość	Jednostka
1	Automatyczna odwijarka	FJJ-0-0	1	Zestaw
2	Formierka rolkowa	CXJ-0-0	1	Zestaw
3	Maszyna do obracania i montażu	FZJ-0-0	1	Zestaw
4	Dwugłowicowa zgrzewarka wstępna	DN60-2C	1	Jednostka
5	Zgrzewarka punktowa bramowa 12-głowicowa	LM-12C	1	Jednostka
6	Dwustronna zgrzewarka szwowa	2*FVM160-2C	1	Jednostka
7	Maszyna do walcowania i poziomowania	JPJ-0-0	1	Jednostka
8	Wykrawarka końcowa	CQJ-0-0	1	Jednostka
9	Końcowa zgrzewarka łukiem argonowym	YHH-4C	2	Jednostka
10	Maszyna do układania gotowych produktów	MDJ-0-0	1	Jednostka
11	Stojak przenośnikowy	SSJ-0-0	10	Jednostka

Lista systemu sterowania

Pneumatyka	Airtac
Sterowanie	Mitsubishi lub Siemens
Systemy serwo	Yaskawa
Łożyska liniowe i siłowniki	THK
Hydraulika	Yuci
Elektryka	Siemens
