Produkcja linii całkowicie automatycznej, produkcja przemysłowa, sprzedaż bezpośrednia w zakładach, produkcja linii całkowicie automatycznej

Duży Obraz : Produkcja linii całkowicie automatycznej, produkcja przemysłowa, sprzedaż bezpośrednia w zakładach, produkcja linii całkowicie automatycznej

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	TRINTFAR
Orzecznictwo:	CE
Numer modelu:	FVM-170KVA

Zapłata:

Minimalne zamówienie:	1
Cena:	USD 10000-50000 set
Szczegóły pakowania:	DREWNIANE PUDEŁKO
Czas dostawy:	W ciągu 90 dni od ostatniej płatności
Zasady płatności:	L/C, D/A, D/P, T/T
Możliwość Supply:	50 rocznie

Kontakt

Produkcja linii całkowicie automatycznej, produkcja przemysłowa, sprzedaż bezpośrednia w zakładach, produkcja linii całkowicie automatycznej

Opis

Wydajność maszyn::	120 m/min	Serwis pogwarancyjny:	Wsparcie techniczne wideo
Ocena automatyczna:	Automatyczny	Stan:	Nowy
Woltaż:	220 V/380 V	moc (w):	220-450KW
Nazwa:	Linia do produkcji grzejników płytowych o wysokiej wydajności w Chinach	Podstawowe komponenty::	PLC, silnik, łożysko, skrzynia biegów, silnik, zbiornik ciśnieniowy, przekładnia,

Przebieg pracy

Przebieg pracy:Rozwijanie→formowanie na zimno→ prasa hydrauliczna→ obracanie → wielokrotne zgrzewanie punktowe→ zgrzewanie szwów bocznych → zgrzewanie głowicy → cięcie boczne → cięcie głowicy → produkt końcowy → automatyczna maszyna do układania paneli

Główne wyposażenie

Stacja formowania na zimno
Prędkość walcowania: 6-14 m/min
Regulowany docisk Wykrojnik końcowy: prasa hydrauliczna 315 ton
Enkoder obrotowy i napęd serwo dla dokładności długości/rozmiaru żeber
Mechanizm poziomowania zapewnia płaskość pojedynczej sztuki
Rozwinięty materiał umieszczony na stojaku rozładunkowym 5-tonowym za pomocą wózka załadunkowego i zwinięty w arkusze
Opcjonalny kanał buforowy na życzenie klienta

Stacja obracania i łączenia
Prędkość transportu: 5-15 m/min
Obrót żeber radiatora o 180°
Urządzenie obracające: stojak obrotowy, stojak obracający, system przenoszenia, urządzenie obracające, urządzenie pchające itp.
Pierwszy arkusz osiąga zadaną pozycję → obracany na przeciwny stojak transportowy
Drugi arkusz osiąga zadaną pozycję → urządzenie pchające przesuwa go na pierwszy arkusz, kończąc łączenie

Stacja wstępnego zgrzewania punktowego z podwójną głowicą
Dwa zestawy urządzeń dociskowych do zgrzewania punktowego
Moc: 60 KVA
Po obróceniu i montażu, maszyna do wstępnego zgrzewania punktowego wyrównuje i mocuje detale do wielokrotnego zgrzewania punktowego

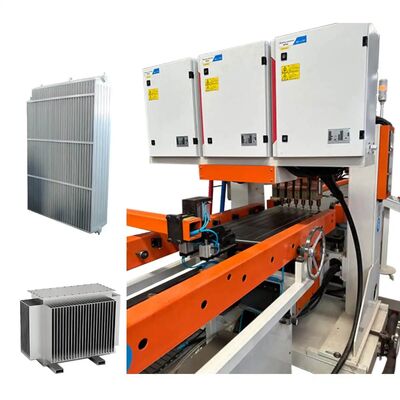

Stacja wielokrotnego zgrzewania punktowego bramowego
12 zestawów urządzeń dociskowych do zgrzewania punktowego
Podwójna głowica zgrzewająca, 6 punktów/rząd
Zasilacze prądu przemiennego: 12 zestawów
Moc: 12 * 50 KVA Zgrzewanie w podwójnym rzędzie dla zwiększenia wydajności

Stacja zgrzewania szwów dwustronnych
2 zestawy zgrzewarek szwowych, rozmieszczone symetrycznie
4 zestawy głowic dociskowych do zgrzewania szwów
2 zestawy zasilaczy spawalniczych o zmiennej częstotliwości
Moc: 2 * 160 KVA
Maksymalny nacisk: 12 000 N
Mechanizm przenoszenia różnicowego
Prędkość zgrzewania szwów: 0-2,8 m/min

Stacja cięcia i poziomowania walcowego
Składa się ze skrzyni maszyny, urządzenia napędowego, urządzenia tnącego, mechanizmu zgniatania krawędzi, mechanizmu poziomowania, systemu sterowania elektronicznego, systemu pneumatycznego itp.
Tarcza tnąca walcowa tnie obie strony; tarcza tnąca wykonana ze stali narzędziowej stopowej (odporna na uderzenia, ścieranie, długa żywotność)
Prędkość cięcia walcowego: 2-6 m/min
Moc napędu: 4 kW

Stacja wykrawania końców
Składa się z podstawy, mechanizmu podnoszącego, ramy wykrawającej, matrycy wykrawającej, cylindra wykrawającego, cylindra podnoszącego i stacji hydraulicznej
Używana do cięcia luźnych końców w celu zapewnienia wyrównania i spójności krawędzi
Matryca wykrawająca z fazowaną krawędzią w celu zmniejszenia siły wykrawania
Ciśnienie maszyny wykrawającej: 160 T

Stacja zgrzewania argonowego końców
2 zestawy urządzeń, rozmieszczone symetrycznie
1 zestaw do spawania końca przedniego, 1 zestaw do spawania końca tylnego detalu
4 zestawy zasilaczy spawalniczych argonowych Panasonic
Zakres prądu: 5-315 A
Prędkość spawania: 300-600 mm/min

Stacja paletyzacji
Ilość przechowywania na stojaku paletyzującym: 40 szt.
Rozstaw palet: 45 mm
Metoda chwytania: zacisk cylindryczny chwyta materiał, chwytak obraca się o 90°, aby umieścić na stojaku
Metoda pracy wózka materiałowego: ruch serwo-krokowy, przesuwa się do następnej pozycji po umieszczeniu 1 sztuki, ręczna wymiana wózka, gdy stojak jest pełny

Maszyna do wykrawania rur kolektorowych

Maszyna do wykrawania rur kolektorowych automatycznie indeksuje, tworząc do 40 par szczelin na rurze (maks. 40 paneli). Rura jest cięta z 2 specjalnie ukształtowanymi prostokątnymi szczelinami na panel. Wewnętrzne wsparcie zapobiega deformacji podczas wykrawania. Czas cyklu na wykrawanie: ~6 sekund.

Przyrząd montażowy
Poziomy przyrząd montażowy pomaga w montażu paneli radiatorów do rur kolektorowych. Panele są umieszczane w przyrządzie stojakowym w Automatycznej Maszynie do Układania, a następnie w przyrządzie. Jeden koniec jest ręcznie regulowany na długość, podczas gdy drugi koniec wykorzystuje prasę hydrauliczną do mocowania i pozycjonowania do zgrzewania punktowego.

Stół do spawania kołnierzy
Napędzany przyrząd do montażu kołnierzy jest zaprojektowany do precyzyjnego wyrównywania kołnierzy montażowych na osi środkowej radiatora. Dzięki napędzanym regulacjom długości panelu i głębokości montażu, umożliwia szybką rekonfigurację w przypadku zmian produkcyjnych. Pozycjonowanie serwomotorów zapewnia precyzyjne zespoły.

Stół obrotowy do montażu spawania
Napędzany przyrząd obrotowy jest zaprojektowany do obracania elementów radiatora do montażu radiatora, po zespawaniu rury kolektorowej z jednej strony, a następnie obrócenia radiatora w celu zespawania drugiej strony.

Inne informacje

Szczegóły produktu

Usługi techniczne

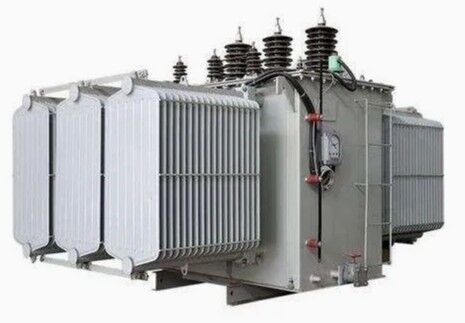

Linia produkcyjna żeber radiatorów transformatorowych Trintfar Horse spełnia międzynarodowe standardy i oferuje bardziej ekonomiczną i konkurencyjną cenę.

Schemat rozmieszczenia w pełni automatycznej linii produkcyjnej żeber radiatorów transformatorowych

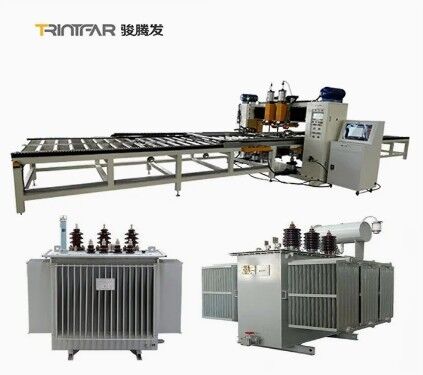

Wyniki produkcji

Kierujemy się zasadą zorientowania na klienta i zapewniamy Państwa firmie kompleksowe usługi przedsprzedażowe i posprzedażowe, takie jak instalacja, uruchomienie, szkolenie i konserwacja.

Usługa przedsprzedażowa: Przed podpisaniem umowy firma zapewnia klientom różne rozwiązania procesów produkcyjnych i usługi doradztwa technicznego w zakresie sprzętu.

Instalacja i uruchomienie: Zgodnie z umową, nasza firma bezpiecznie przetransportuje sprzęt do miejsca instalacji wyznaczonego przez użytkownika w określonym terminie, a także wyśle inżynierów serwisu technicznego do instalacji na miejscu. Gdy użytkownik posiada podstawowe części zamienne do instalacji i uruchomienia, inżynier serwisu technicznego zainstaluje i uruchomi maszynę dla użytkownika, zapewniając, że środowisko instalacji i uruchomienia jest schludne, czyste i uporządkowane.

Szkolenie posprzedażowe: Firma oferuje bezpłatne szkolenia techniczne (min. 5 dni) w miejscu zakupu lub w centrum szkoleniowym sprzedającego. Kluczowe tematy obejmują:

-Użycie oprogramowania sterującego
-Procedury włączania/wyłączania zasilania
-Ustawienia parametrów panelu i oprogramowania
-Podstawowe czyszczenie i konserwacja maszyny
-Obsługa typowych awarii sprzętu
-Środki ostrożności podczas pracy

Konserwacja sprzętu

-Roczna gwarancja po odbiorze końcowym;
-Czas reakcji obsługi klienta wynosi 24 godziny;
-Naprawy płatne są świadczone po okresie gwarancyjnym.

Nie	Nazwa	Model	Ilość	Jednostka
1	Automatyczna maszyna do rozwijania	FJJ-0-0	1	Zestaw
2	Maszyna do formowania i cięcia na zimno	CXJ-0-0	1	Zestaw
3	Maszyna do obracania i montażu	FZJ-0-0	1	Zestaw
4	Podwójna maszyna do wstępnego zgrzewania punktowego	DN60-2C	1	Jednostka
5	Maszyna do zgrzewania punktowego z 12 głowicami bramowymi	LM-12C	1	Jednostka
6	Dwustronna zgrzewarka szwowa	2*FVM160-2C	1	Jednostka
7	Maszyna do walcowania i poziomowania	JPJ-0-0	1	Jednostka
8	Maszyna do wykrawania końców	CQJ-0-0	1	Jednostka
9	Maszyna do zgrzewania argonowego końców	YHH-4C	2	Jednostka
10	Maszyna do układania gotowych produktów	MDJ-0-0	1	Jednostka
11	Stojak transportowy	SSJ-0-0	10	Jednostka

Lista systemów sterowania

Pneumatyka	Airtac
Sterowanie	Mitsubishi lub Siemens
Systemy serwo	Yaskawa
Łożyska liniowe i siłowniki	THK
Hydraulika	Yuci
Elektryka	Siemens
