Zautomatyzowana linia produkcyjna do żeber chłodzących transformatory

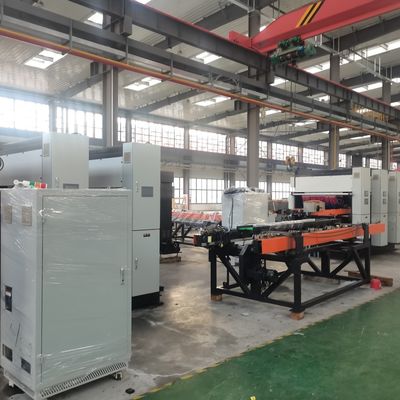

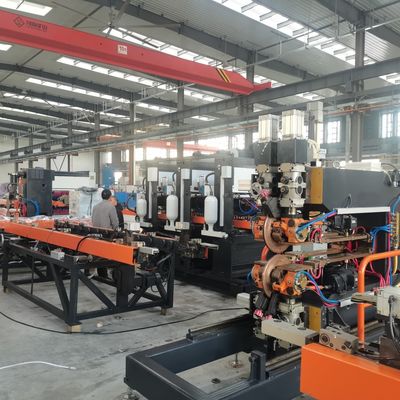

Duży Obraz : Zautomatyzowana linia produkcyjna do żeber chłodzących transformatory

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	Trintfar
Orzecznictwo:	CE

Zapłata:

Minimalne zamówienie:	1
Cena:	10000~80000
Szczegóły pakowania:	Drewniane wsporniki/skrzynie drewniane
Czas dostawy:	90 ~ 120
Zasady płatności:	L/C, D/A, D/P, T/T
Możliwość Supply:	500

Kontakt

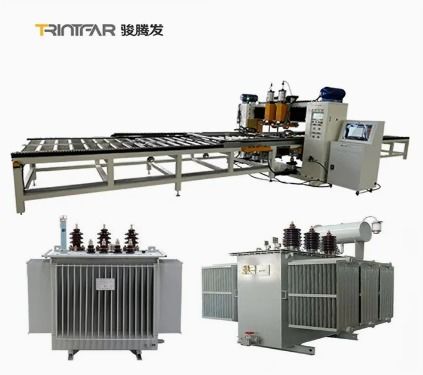

Zautomatyzowana linia produkcyjna do żeber chłodzących transformatory

Opis

Materiał przedmiotu obrabianego:	blacha walcowana na zimno	Grubość przedmiotu obrabianego:	Grubość 1 mm+1 mm 1,2 mm+1,2 mm grubość
Długość produktu:	650-4000 mm	Szerokość produktu:	520 mm i 380 mm
Wysokość operacji:	1 m	Pojemność produkcyjna:	75 sztuk/godzinę (płyta o długości 2 m)

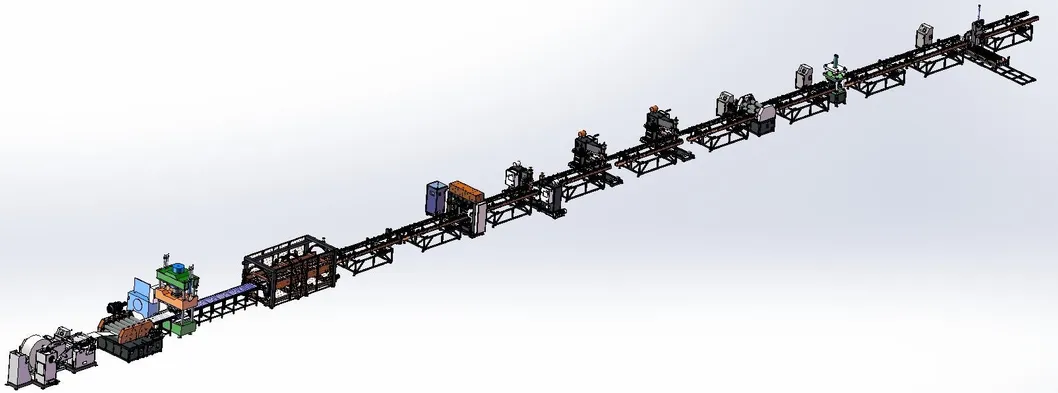

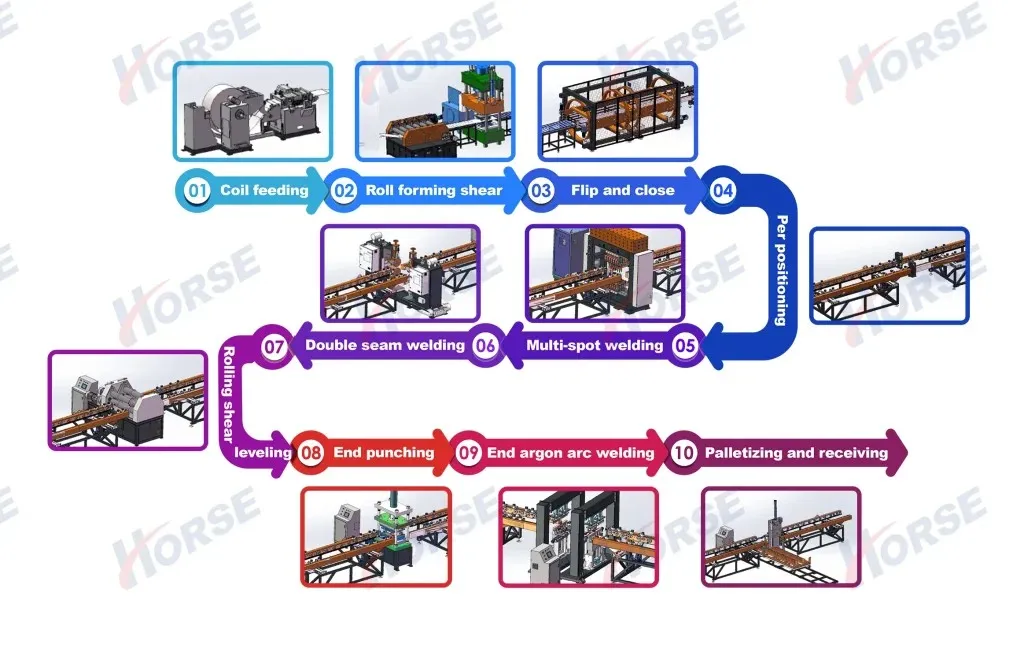

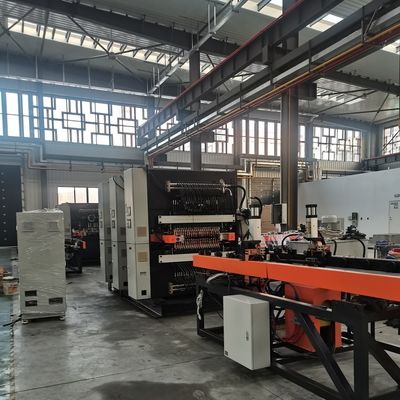

Przepływ pracy

Zautomatyzowana linia produkcyjna do żeber chłodzących transformatory 0

Przepływ pracy:Rozwijanie→formowanie rolkowe→ prasa hydrauliczna→ obracanie → wielopunktowe zgrzewanie punktowe→ zgrzewanie szwowe boczne → zgrzewanie czołowe → ścinanie boczne → cięcie czołowe → produkt końcowy → automatyczna maszyna do układania paneli

Zautomatyzowana linia produkcyjna do żeber chłodzących transformatory 1

NIE	Nazwa	Ilość	Uwagi
1	Wydajność	konfiguracja 75 sztuk/godzinę	W oparciu o produkty o długości 2 metrów
2	Operatorzy	1 osoba	Jedna osoba odpowiada za kontrolę i konserwację linii, dostarczanie materiału do linii i wymianę stojaka na materiał
3	Powierzchnia sprzętu		65 metrów długości * 6,5 metra szerokości * 2 metry wysokości
4	Rozkład mocy sprzętu		Napięcie zasilania 415 V +/- 10%, 330KVA

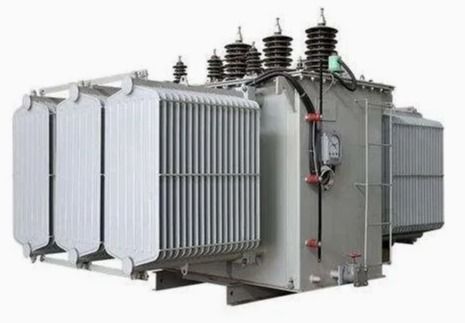

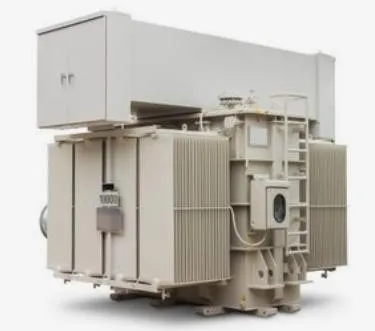

Legenda produktu

Zautomatyzowana linia produkcyjna do żeber chłodzących transformatory 2

NIE	Nazwa	Uwagi
1	Materiał przedmiotu obrabianego	Blacha walcowana na zimno
2	Grubość przedmiotu obrabianego	Grubość 1mm+1mm Grubość 1,2mm+1,2mm
3	Długość produktu	650-4000 mm
4	Szerokość produktu	520 mm & 380mm
5	Wysokość robocza	1m
6	Wydajność produkcyjna	75 sztuk/godzinę (płyta o długości 2 m)
7	Rozstaw punktów poziomych	Minimum 75 mm Maksymalnie 88 mm
8	Rozstaw punktów pionowych	40 - 100 mm
9	Zarezerwowana szerokość przycinania	5mm
10	Kąt ramienia	8°, ukośne ramię bez zaokrąglonych narożników
11	Średnica kolektora	Φ89mm

Schemat struktury formierki rolkowej

Zautomatyzowana linia produkcyjna do żeber chłodzących transformatory 3

Stacja formowania rolkowego
1. Prędkość walcowania: 6-14 m/min
2. Regulowane ciśnienie walcowania
3. Wykrawanie końcowe: prasa hydrauliczna 315 ton
4. Enkoder obrotowy i serwonapęd sterują dokładnością długości i rozmiaru żeber radiatora
5. Wyposażony w mechanizm poziomujący w celu zapewnienia płaskości pojedynczego elementu
6. Rozwinięty materiał umieszcza się na stojaku rozładunkowym (o nośności 5 ton)
przez wózek załadowczy i walcowany na arkusze.

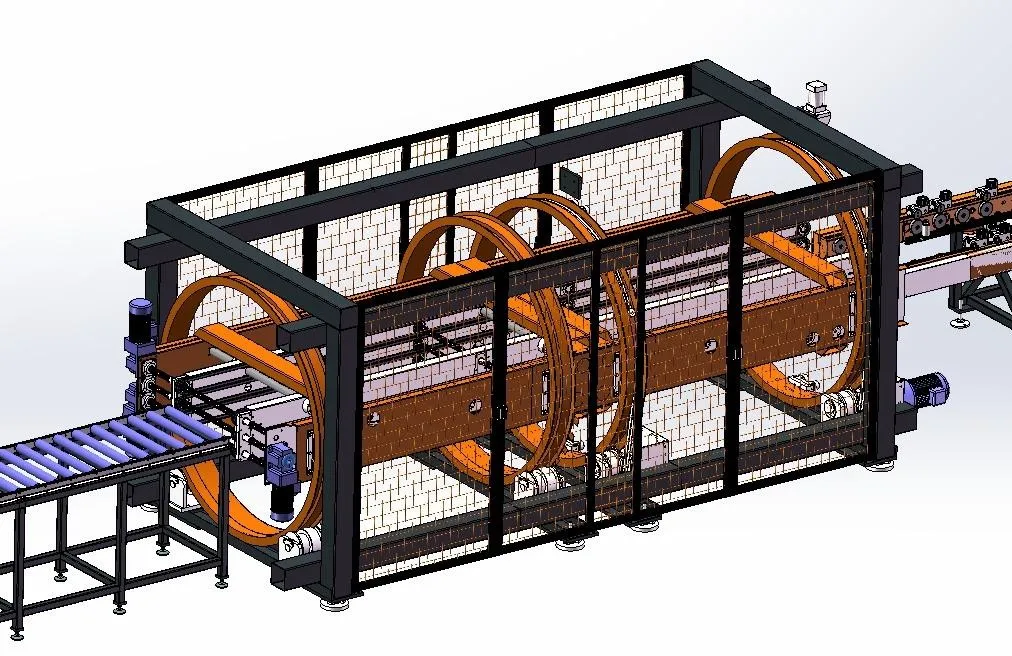

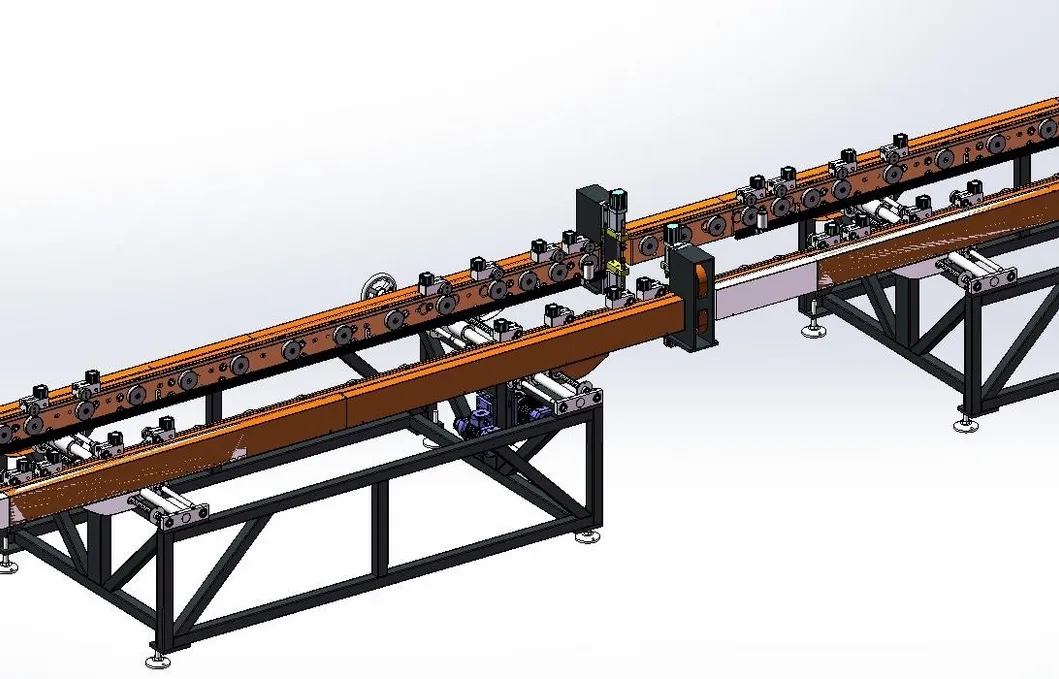

Schemat struktury maszyny do laminowania obrotowego

Stacja obracania i łączenia
1. Prędkość przenoszenia: 5~15M/min;
2. Zrealizuj obrót żeber radiatora o 180°;
3. Urządzenie obracające składa się z obrotowego stojaka, stojaka obracającego, systemu transmisyjnego, urządzenia obracającego, urządzenia popychającego i innych elementów.
4. Gdy pierwszy arkusz osiągnie ustaloną pozycję, urządzenie obracające obraca go na stojak transportowy po drugiej stronie. Następnie, gdy drugi arkusz osiągnie ustawioną pozycję, urządzenie popychające działa i popycha go na pierwszy arkusz, a łączenie jest zakończone.

Zautomatyzowana linia produkcyjna do żeber chłodzących transformatory 4

Schemat podwójnej zgrzewarki punktowej wstępnej

Zautomatyzowana linia produkcyjna do żeber chłodzących transformatory 5

Stacja zgrzewania punktowego wstępnego z dwoma głowicami
1. Dwa zestawy urządzeń do zgrzewania punktowego;
2. Moc 60KVA;
3. Po zakończeniu obracania i montażu, zgrzewarka punktowa wstępna służy do mocowania i wyrównywania dwóch przedmiotów obrabianych w celu zapewnienia użycia wielopunktowego zgrzewania.
4. Elementy pneumatyczne: AirTac, SMC;
5. Silnik transmisyjny: Wanxin.
6. PLC: Mitsubishi;
7. Ekran dotykowy: Weiluntong;
8. Elementy elektryczne: Schneider.

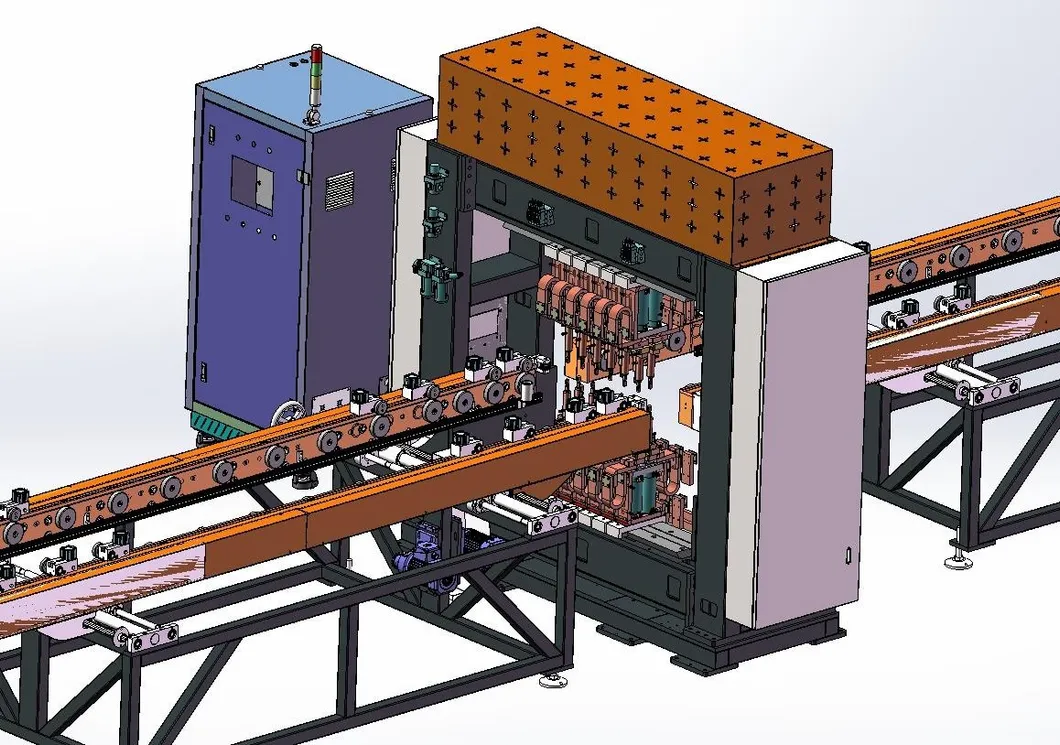

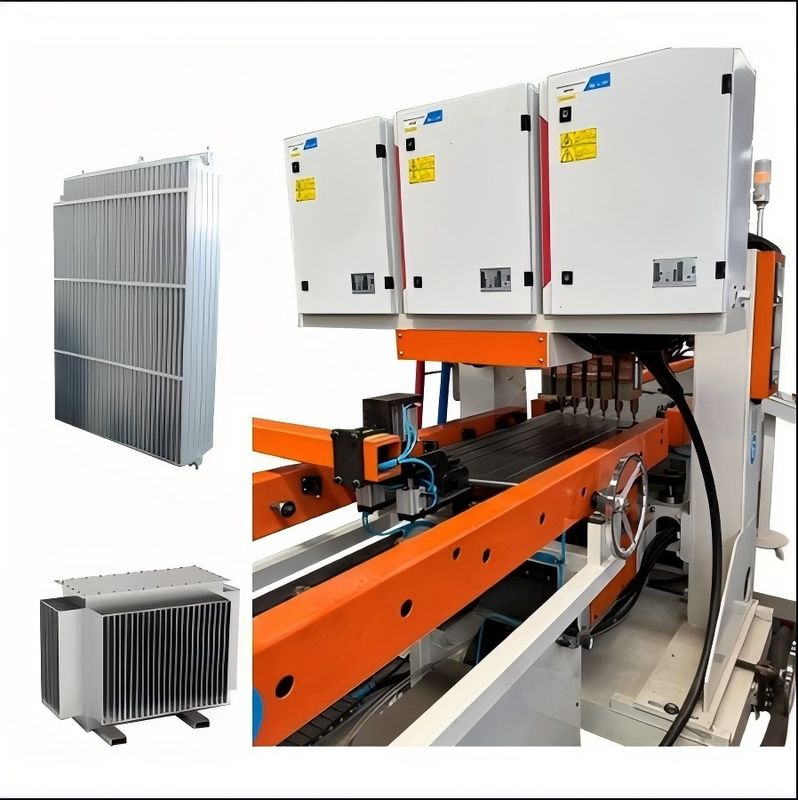

Schemat bramowej wielopunktowej zgrzewarki

Stacja zgrzewania wielopunktowego bramowego
1.12 zestawów urządzeń do zgrzewania punktowego;
2. Głowica spawalnicza z dwoma głowicami, 6 punktów na rząd;
3. Liczba zasilaczy prądu przemiennego: 12 zestawów;
4. Moc: 12*50KVA;
5. Zgrzewanie dwurzędowe w celu poprawy wydajności;
6. Elementy pneumatyczne: AirTac, SMC;
7. Silnik transmisyjny: Wanxin. 8. PLC: Mitsubishi; Ekran dotykowy: Weiluntong;
9. Elementy elektryczne: Schneider.

Zautomatyzowana linia produkcyjna do żeber chłodzących transformatory 6

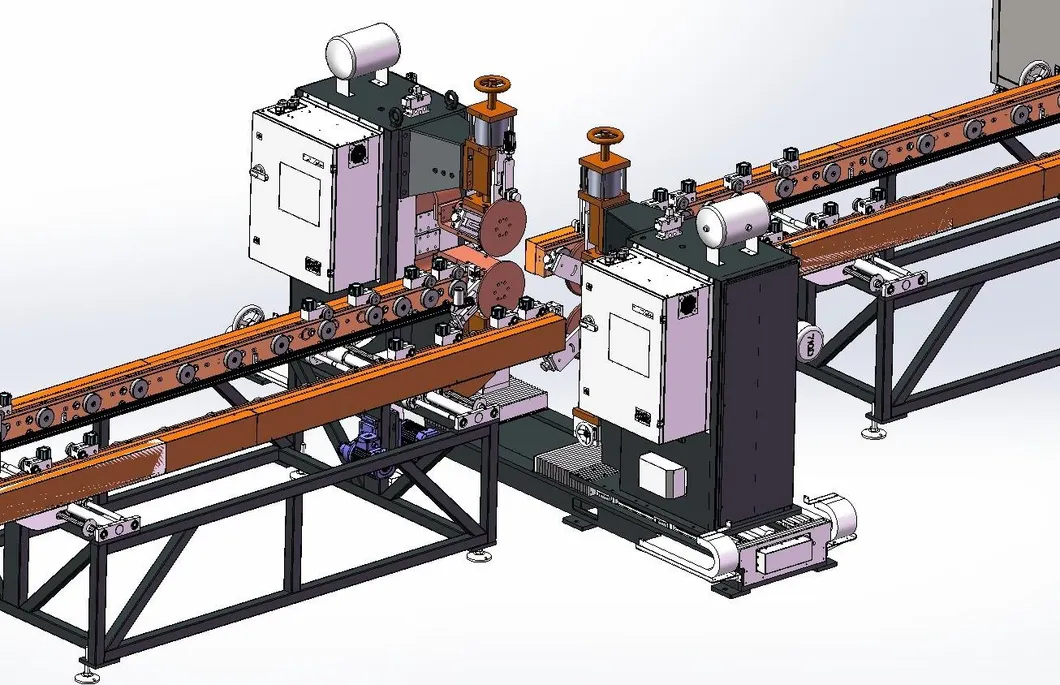

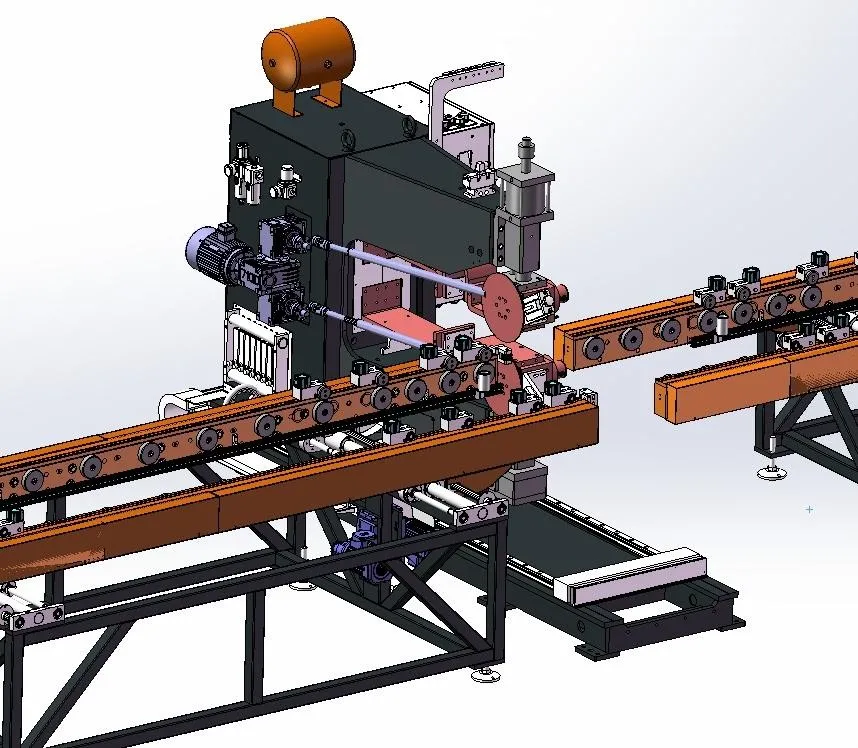

Schemat podwójnej zgrzewarki szwowej

Zautomatyzowana linia produkcyjna do żeber chłodzących transformatory 7

Zgrzewanie szwowe dwustronne
stacja zgrzewania maszynowego
1. Dwa zestawy zgrzewarek szwowych są rozmieszczone symetrycznie po obu stronach;
2. 4 zestawy głowic dociskowych do zgrzewania szwowego;
3. Liczba zmiennych zasilaczy spawalniczych częstotliwości: 2 zestawy;
4. Moc: 2*160KVA;
5. Maksymalne ciśnienie: 12000N;
6. Zastosowano mechanizm przekładni różnicowej;
7. Prędkość zgrzewania szwowego: 0-2,8 m/min;
8. Elementy pneumatyczne: AirTac, SMC;
9. Silnik transmisyjny: Wanxin. 10. PLC: Mitsubishi; Ekran dotykowy: Weiluntong;
11. Elementy elektryczne: Schneider;
12. Szyna liniowa: Hiwin.

Zgrzewarka szwowa krótkich boków

Stacja zgrzewania szwowego krótkich boków - 2 zestawy
1. Każdy zestaw głowicy dociskowej do zgrzewania szwowego;
3. Liczba pojedynczego falownika zasilania spawalniczego: 1 zestaw;
4. Moc pojedynczego urządzenia: 200KVA;
5. Maksymalne ciśnienie: 12000N;
6. Użyj mechanizmu przekładni różnicowej;
7. Prędkość zgrzewania szwowego: 0-2 m/min;

Zautomatyzowana linia produkcyjna do żeber chłodzących transformatory 8

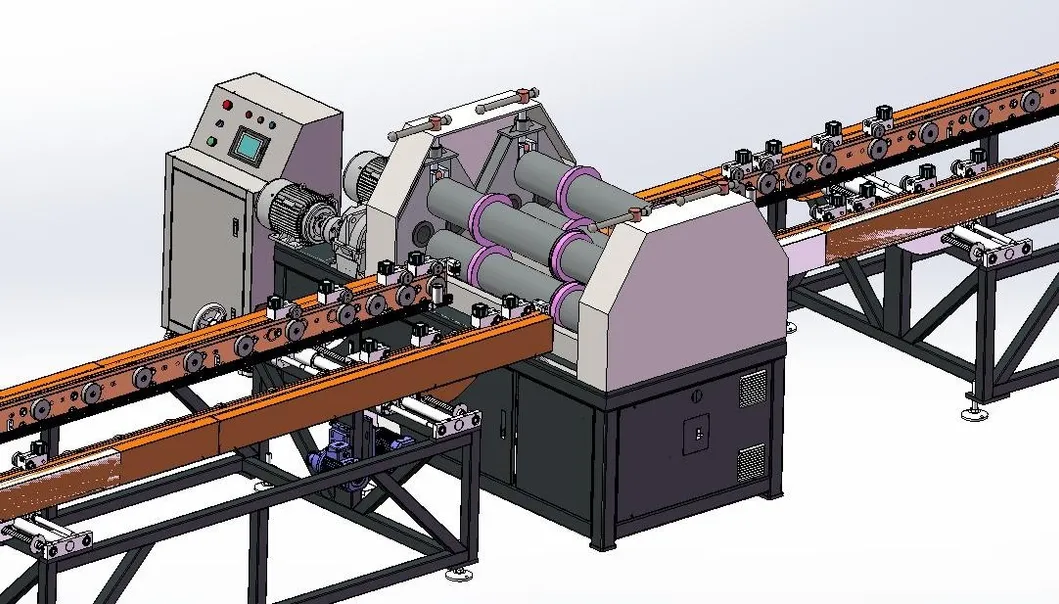

Schemat maszyny do poziomowania ścinania rolkowego

Zautomatyzowana linia produkcyjna do żeber chłodzących transformatory 9

Stacja ścinania i poziomowania rolkowego
1. Składa się ze skrzyni maszyny, urządzenia napędowego, urządzenia ścinającego, mechanizmu kruszenia krawędzi, mechanizmu poziomującego, elektronicznego systemu sterowania, systemu pneumatycznego itp.;
2. Do cięcia dwóch stron używa się tarczy ścinania rolkowego. Materiał tarczy tnącej to stal narzędziowa stopowa, która jest odporna na uderzenia, odporna na zużycie i ma długą żywotność;
3. Odstęp szerokości po obu stronach ścinania rolkowego jest regulowany i mocno zablokowany;
4. Materiał krawędzi po ścinaniu rolkowym jest siekany przez koło tnące rolkowe;
5. Produkt po ścinaniu rolkowym jest prostowany przez koło poziomujące;
6 Prędkość ścinania rolkowego 2-6 m/min;
7. Moc napędowa: 4KW.

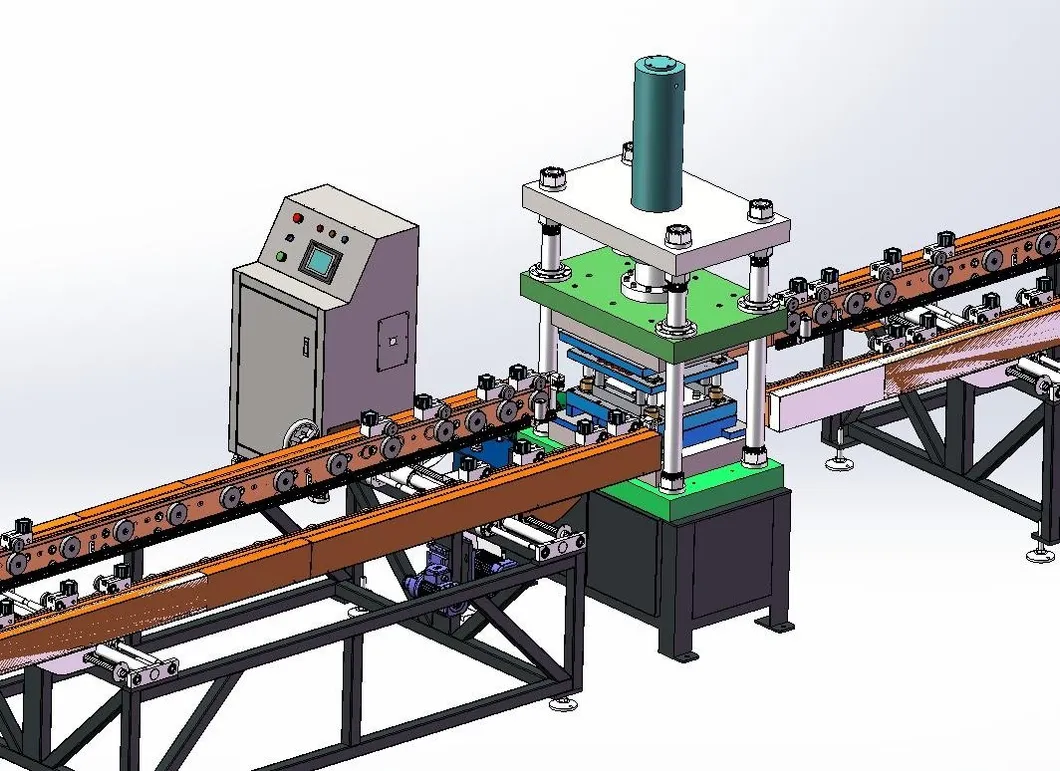

Schemat maszyny do wykrawania końcowego

Stacja wykrawania końcowego
1. Składa się z podstawy, mechanizmu podnoszenia, ramy wykrawającej, matrycy wykrawającej, cylindra wykrawającego, cylindra podnoszącego i stacji hydraulicznej;
2. Służy do ścinania luźnych końców w celu zapewnienia wyrównania i spójności krawędzi;
3. Matryca wykrawająca jest zaprojektowana z ukośną krawędzią w celu zmniejszenia siły wykrawania;
4. Ciśnienie prasy wykrawającej: 160T.

Zautomatyzowana linia produkcyjna do żeber chłodzących transformatory 10

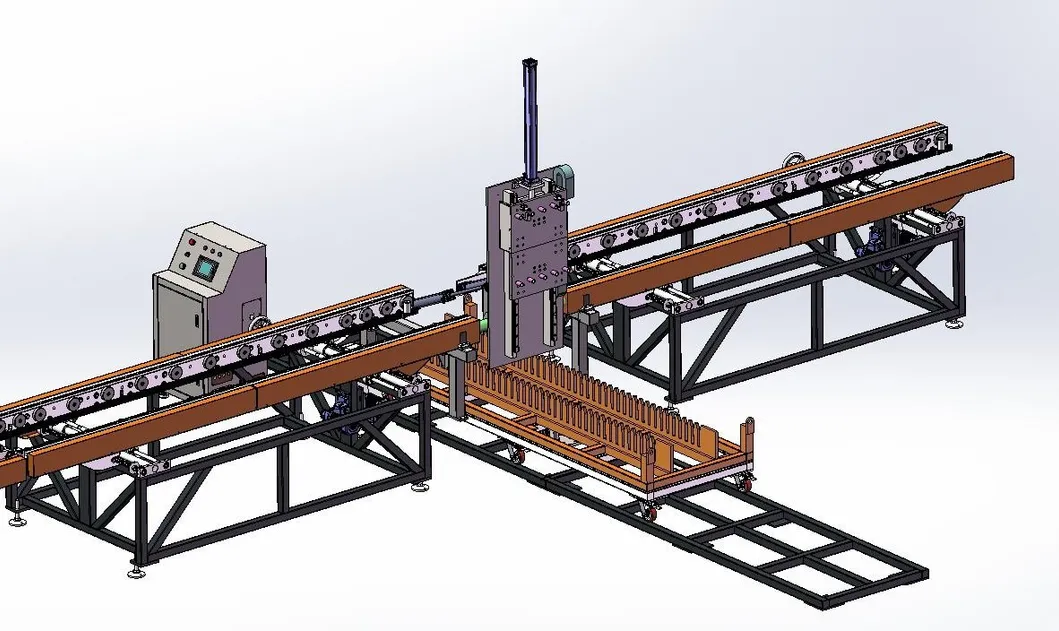

Schemat paletyzatora gotowych produktów

Zautomatyzowana linia produkcyjna do żeber chłodzących transformatory 11

Stacja paletyzacji
1. Ilość przechowywania pojedynczego stojaka paletyzującego: 40 sztuk;
2. Rozstaw palet: 45 mm;
3. Metoda chwytania: Gdy materiał wpływa, cylinder zaciska, a chwytak obraca się o 90 stopni, aby umieścić materiał na stojaku paletyzującym;
4. Metoda pracy wózka materiałowego: Wykorzystuje ruch krokowy serwo i przesuwa się do następnej pozycji umieszczenia materiału po umieszczeniu jednego elementu, aż cały stojak zostanie zapełniony, a następnie wózek materiałowy jest wymieniany ręcznie;

Lista konfiguracji sprzętu

NIE	Nazwa	model	ilość	Jednostka	Uwaga
1	Automatyczna nawijarka	FJJ-0-0	1	Zestaw
2	Nożyce do formowania rolkowego	CXJ-0-0	1	Zestaw
3	Maszyna do zamykania obrotowego	FZJ-0-0	1	Zestaw
4	Zgrzewarka punktowa wstępna z dwoma głowicami	DN60-2C	1	Jednostka
5	Bramowa 12-głowicowa zgrzewarka punktowa	LM-12C	1	Jednostka
6	Zgrzewarka szwowa długich boków	2*FVM160	1	Jednostka
7	Zgrzewarka szwowa krótkich krawędzi	2*FVM160	1	Jednostka
8	Maszyna do spłaszczania rolek	JPJ-0-0	1	Jednostka
9	Maszyna do wykrawania końcowego	CQJ-0-0	1	Jednostka
10	Paletyzator gotowych produktów	MDJ-0-0	1	Jednostka
11	Stojak transportowy	SSJ-0-0	11	Zestaw

Specyfikacja

BVM-170KVA	parametry
Napięcie wejściowe	380±10% (trójfazowe) 50HZ
Moc wejściowa	2x250KVA
Napięcie wtórne	11,3V
Maksymalny prąd zwarciowy	50KA
Rezystancja izolacji	Rezystancja izolacji zasilania wejściowego do kadłuba ≥ 2,5 MΩ
Środowisko pracy	temperatura≤40ºC, wilgotność≤90%
Model cylindra	*Φ16080**
Maksymalne ciśnienie robocze	12000N
Ciśnienie źródła powietrza	0,6 MPa
Ciśnienie źródła wody	0,15 MPa~0,30 MPa
Przepływ wody	30 l/min
Średnica koła spawalniczego	280mm
