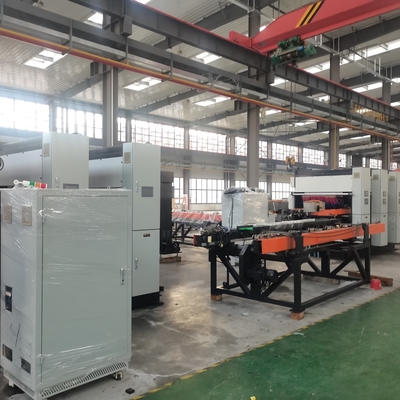

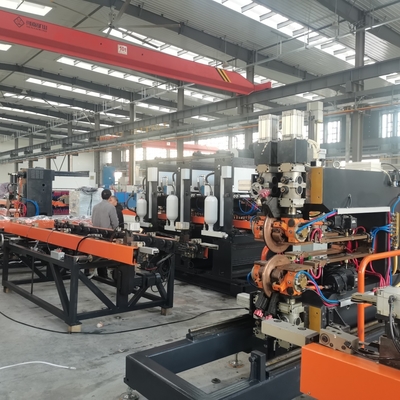

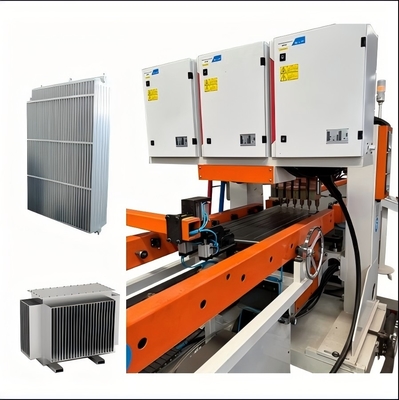

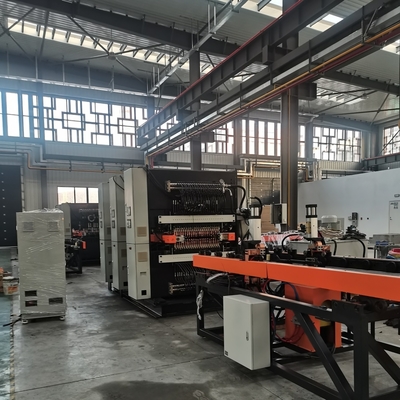

W pełni zautomatyzowana linia produkcyjna radiatorów transformatorów - produkcja TRINTFAR

Duży Obraz : W pełni zautomatyzowana linia produkcyjna radiatorów transformatorów - produkcja TRINTFAR

Szczegóły Produktu:

Place of Origin:	China
Nazwa handlowa:	Trintfar
Orzecznictwo:	CE

Zapłata:

Minimum Order Quantity:	1
Cena:	10000~80000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	90~120
Payment Terms:	L/C, D/A, D/P, T/T

Kontakt

W pełni zautomatyzowana linia produkcyjna radiatorów transformatorów - produkcja TRINTFAR

Opis

Input voltage:	380±10% (three-phase) 50HZ	Input power:	2x250KVA
Secondary Voltage:	11.3V	Maximum short circuit current:	50KA
Insulation resistance:	Input power to the fuselage insulation resistance ≥ 2.5MΩ	Working environment:	temperature≤40ºC, humidity≤90%
Cylinder model:	Φ160*80

Przepływ pracy

W pełni zautomatyzowana linia produkcyjna radiatorów transformatorów - produkcja TRINTFAR 0

Przepływ pracy:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor

Główne wyposażenie

- Nie.

	Maszyna do ładowania opraw z paneli Ręczne ładowanie materiałów ułożonych na wagonach platformy żywieniowej za pomocą wagonu wyciągowego, z dwoma pozycjami umieszczania materiału po każdej stronie. Przymocownik z trasy automatycznie chwyta materiały z obu stron wagonu płytkowego i umieszcza je na linii przenośnej. Mechanizm pozycjonowania przycisku centralnego wyrównuje panel na przenośniku. Mechanizm serwo napędzany przenosi płytę do maszyny do spawania pre-spot do spawania punktualnego po obu stronach.
Maszyna do ładowania i tłoczenia pierścieni kanału wodnego Pierścień wodny wykorzystuje wibrującą płytkę zasilającą z systemem podwójnym. Dwie głowice tłoczące z każdej strony tłoczą pierścienie wodne z przodu i z tyłu. Przesyłka materiału wykorzystuje napędzane podkładanie rolki.
	Maszyny do obrócenia i montażu Szybkie i precyzyjne przewracanie. Wysokiej jakości łańcuchy do transmisji; silnik redukcyjny 400 W jako napęd. Silnik redukcji biegów z czujnikiem precyzyjnego pozycjonowania skrętu. Automatyczne sterowanie, bez ręcznej interwencji. Składa się z obracającego się ciała, urządzenia ładowania, konsoli elektrycznej, systemu operacyjnego i ogrodzenia bezpieczeństwa.i efektywny transfer materiałów między operacjami.
Maszyna spawalnicza do pozycjonowania przed punktem paneli Panel automatycznie przepływa do pozycji zatrzymania spawania na stojaku przenośnikowym, a spawacze po obu stronach rozpoczynają spawanie wstępne. Wystarczy spawanie wstępne w jednym rzędzie. Wykorzystuje 1 zestaw zasilania AC DN75.
	Maszyna do spawania wielopunktowego na porcie paneli 3 maszyny do spawania wielopunktowego na bramce. Każda jednostka posiada 18 zestawów złączy spawalniczych cylindrów. Źródło zasilania spawania AC do spawania jednego rzędu złączy lutowych naraz. Wysokiej prędkości serwo-połączenie krok w krok zasilaje uchwyt do przodu do zasilania płyty kanału wodnego.
Maszyna do spawania wstępnego w miejscu arkuszy konwekcyjnej Konwekcyjna arkusz ręcznie załadowany na przewodniku online narzędzia. Spawanie wykonane za pomocą 4-głowej maszyny do spawania w punktach. Materiały ręcznie wpychane do pierwszego rzędu ustawionych wcześniej pozycji do spawania. Sprzęt automatycznie przesyła pozostałe punkty spawania.
	Maszyna spawalnicza wielopunktowa do konwekcji arkusza gantry Przewidywana ścieżka: arkusz konwekcyjny podąża za wstępnie ustawioną ścieżką do przewodnika narzędziowego. Wylosowanie podwójnego bramkowego: 2 bramkowe spawarki wielopunktowe. Złącza pneumatyczne: 16 zestawów na jednostkę. Zasiłek prądu AC: prądu AC i jednostronny do spawania rzędowego. Servo Stepper: Servo stepper o dużej prędkości zasila uchwyt do płyty kanału wodnego.
Przenośnik linii przeniesienia w kształcie U Wykorzystanie stojaka przenośnika rolkowego do przenoszenia materiałów w układzie w kształcie U. Wydajność przestrzenna: kształt U oszczędza przestrzeń, optymalizuje proces. Łatwość obsługi: mniejszy zasięg pracy, wygodne, zmniejsza intensywność.
	Maszyna spawalnicza z dwuogłową szywą z długimi bokami Jednoczesne spawanie: spawanie obu długich stron naraz. Zapewnienie zasilania: 300 KVA średniej częstotliwości prądu przemiennego dla stabilnego spawania długotrwałego.
Maszyna spawalnicza z podwójnym głowicą z szybami 2 zestaw W celu zapewnienia bardzo stabilnego spawania przez długi czas należy użyć źródła zasilania spawania AC o średniej częstotliwości.
	Maszyny do czyszczenia i obcinania z dwóch stron Wyczyścić i przyciąć produkty spawane z długiej strony.
Maszyny do obcinania Proces cięcia: wykonywanie cięcia wymaganych materiałów. Materiał cięcia: biały ostrze ze stali. Metoda cięcia: cięcie nożyczkami.
	Maszyny do cięcia łuku czterokołowego Kształtowanie narożników: Wyciąganie ostrych narożników w kształcie zaokrąglonych krawędzi. Materiał cięcia: biała stal. Metoda cięcia: drukowanie hydrauliczne.
Maszyny spawalnicze automatyczne o podwójnej głowicy Pojemność spawania: źródło mocy średniej częstotliwości MD80. Przepływ materiału: Dwustronne kanały do dokuwania i obrotu. Metoda transportu: płytka łańcuchowa do transportu materiału w trzech kierunkach. Automatyczne podawanie: pozycjonowanie uchwytu i spawania dla precyzyjnej pracy.
	Automatyczna spawarka z hakem podtrzymywania Moc spawania: źródło mocy średniej częstotliwości MD40. Metoda karmienia: układanie w rodzaju klipu do karmienia materiału. Ładowanie: uchwyt pneumatyczny przenosi materiały do pozycji spawania.
Automatyczne urządzenie do wykrywania szczelności ciśnienia Ciśnienie badawcze: 10 barów. Metoda badania: automatyczne badanie ciśnienia w zbiorniku wody.

Inne informacje

- Nie.

Szczegóły produktu	Usługi techniczne
Złożona linia produkcyjna grzejników z panelu stalowego w kształcie U	Trzymaj się nastawienia na klienta i zapewniaj swojej firmie kompleksowe usługi przedsprzedażowe i posprzedażowe, takie jak instalacja, uruchomienie, szkolenia i konserwacja.
	Usługi przedsprzedażowe:Przed podpisaniem umowy spółka dostarcza klientom różne rozwiązania procesu produkcyjnego oraz usługi doradztwa technicznego w zakresie sprzętu. Instalacja i uruchomienie:Zgodnie z umową, nasza firma bezpiecznie przewiezie sprzęt do miejsca montażu wyznaczonego przez użytkownika w określonym czasie,i wysłać inżynierów serwisowych do instalacji na miejscu. Gdy użytkownik ma podstawowe części zamienne do instalacji i uruchomienia, inżynier serwisu technicznego zainstaluje i naprawi maszyny, aby użytkownik mógł z nich korzystać,zapewnienie czystości środowiska w miejscu instalacji i uruchomienia, czysty i uporządkowany. Szkolenia po sprzedaży: Firma oferuje bezpłatne szkolenia techniczne (min. 5 dni) na terenie zakładu kupującego lub w centrum szkoleniowym sprzedającego. - Kontrola korzystania z oprogramowania - Procedury włączenia/wyłączenia - Panel i ustawienia parametrów oprogramowania - Podstawowe czyszczenie i konserwacja maszyn -Rozpatrywanie częstych awarii sprzętu - Środki ostrożności Utrzymanie urządzeń - Jednoletnia gwarancja po ostatecznym przyjęciu; - Czas reakcji obsługi klienta wynosi 24 godziny; -Płatne naprawy są zapewniane po okresie gwarancji.
Wyniki produkcji

- Nie.- Nie.

Nie	Nazwa	Materiał	Uwaga:
1	Panel	Płyty stalowe walcowane na zimno	10,1 mm grubości
2	Płyty konwekcyjne	Płyty stalowe walcowane na zimno	00,3 mm grubości
3	Typ interfejsu		4x G 1/2 wewnętrznego interfejsu nici
4	Długość produktu		400-3000 mm
5	Szerokość produktu		300/400/500/600/900 mm

Wykaz konfiguracji urządzeń

Nie	Nazwa urządzenia	Model	Ilość	Jednostka
1	Maszyna do ładowania opraw z paneli	HJ-0-0	1	zestaw
2	Maszyna do ładowania i tłoczenia pierścieni kanału wodnego	YZJ-0-0	1	zestaw
3	Maszyna do obrócenia i montażu 1	FZJ-0-0	1	zestaw
4	Maszyna spawalnicza do pozycjonowania przed punktem paneli	DN75-2C	1	zestaw
5	Maszyna do spawania wielopunktowego na porcie paneli	10*DN60-36C	3	zestaw
6	Maszyna do spawania wstępnego w miejscu arkuszy konwekcyjnej	2*DN63-4C	1	zestaw
7	Maszyna spawalnicza wielopunktowa do konwekcji arkusza gantry	4*DN63-16C	3	zestaw
8	Przenośnik linii przeniesienia w kształcie U	ZJG-0-0	1	zestaw
9	Maszyna spawalnicza z dwuogłową szywą z długimi bokami	2*FVM300-2C	1	zestaw
10	Maszyna spawalnicza z podwójnym głowicą z szybką szybą z krótkim krawędziem 1	2*FVM300-2C	1	zestaw
11	Maszyna spawalnicza z podwójnym głowicą 2	2*FVM300-2C	1	zestaw
12	Maszyny do czyszczenia i obcinania z dwóch stron	XBJ-0-0	1	zestaw
13	Maszyny do obcinania	JCJ-0-0	1	zestaw
14	Maszyny do cięcia łuku czterokołowego	QJJ-0-0	1	zestaw
15	Maszyna do obrócenia i montażu 2	FZJ-0-0	1	zestaw
16	Maszyny spawalnicze automatyczne o podwójnej głowicy	2*MD80-2C	1	zestaw
17	Automatyczna spawarka z hakem podtrzymywania	2*MD40-4C	1	zestaw
18	Automatyczne urządzenie do wykrywania szczelności ciśnienia	JCJ-0-0	1	zestaw
19	Przekaźnik rozładunkowy	SSJ-0-0	1	zestaw

Konfiguracja wody, prądu i gazu

Projekt	Parametry
Rozkład całkowitej mocy	1600 KVA (Rzeczywista zużyta moc całkowita wynosi około 1000 KVA)
Ciśnienie źródła gazu	00,6 MPa
Ciśnienie źródła wody	00,15 MPa do 0,30 MPa
Wymogi dotyczące źródła sprężonego powietrza	1000 l/min
Całkowity przepływ wody	1200 l/min
Długość wyposażenia*szerokość ok.	60 m*10 m
