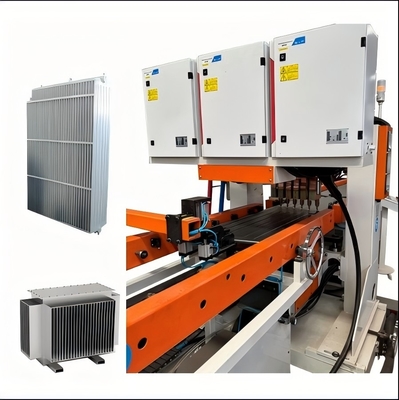

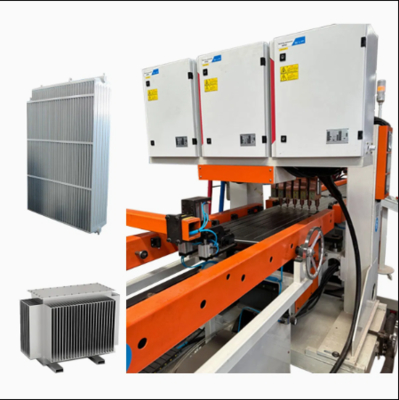

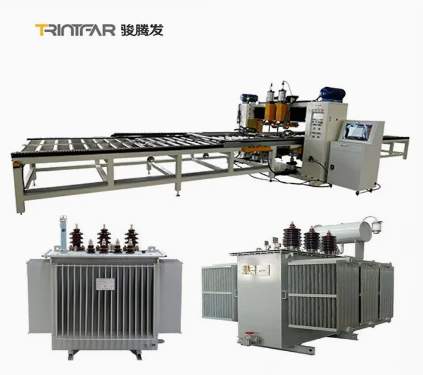

Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku

Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku
A fully automatic transformer heat sink production line using mechanical arms for loading and unloading
Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku

Duży Obraz :  Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Trintfar
Orzecznictwo: CE
Zapłata:
Minimalne zamówienie: 1
Cena: 10000~80000
Szczegóły pakowania: Drewniane wsporniki/skrzynie drewniane
Czas dostawy: 90 ~ 120
Zasady płatności: L/C, D/A, D/P, T/T
Kontakt

Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku

Opis
napięcie wejściowe: 380 ± 10% (trójfazowy) 50 Hz Moc wejściowa: 2x250KVA
Włókno wtórne: 11,3 V Maksymalny prąd zwarty: 50kA
Rezystancja izolacji: Moc wejściowa do rezystancji izolacji kadłuba ≥ 2,5 MΩ Środowisko pracy: temperatura ≤40ºC, wilgotność ≤90%
Model cylindra: Φ160*80

Przepływ pracy

Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku 0

Przepływ pracy: Maszyna załadowcza kratownic paneli → Maszyna do załadunku i prasowania pierścieni kanału wodnego → Maszyna do obracania i montażu 1 → Maszyna do pozycjonowania i zgrzewania wstępnego paneli → Gantryczna maszyna do zgrzewania wielopunktowego paneli → Maszyna do zgrzewania wstępnego blach konwekcyjnych → Gantryczna maszzyna do zgrzewania wielopunktowego blach konwekcyjnych → Przenośnik transferowy w kształcie litery U → Dwu-głowicowa maszyna do zgrzewania szwów po długiej stronie → Gantryczna dwu-głowicowa maszyna do zgrzewania szwów po krótkiej stronie 1 → Gantryczna dwu-głowicowa maszyna do zgrzewania szwów po krótkiej stronie 2 → Maszyna do czyszczenia i przycinania dwustronnego → Nożyce → Maszyna do cięcia łukowego czterech narożników → Maszyna do obracania i montażu 2 → Dwu-głowicowa, trójstronna automatyczna maszyna spawalnicza → Automatyczna maszyna spawalnicza haków podporowych → Automatyczna maszyna do wykrywania szczelności ciśnieniowej → Przenośnik rozładowczy


Główne wyposażenie



​

Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku 1 Maszyna załadowcza kratownic paneli

Ręczne ładowanie materiałów ułożonych w stosy na wózki platformy podającej za pomocą wózka wysięgnikowego, z dwoma pozycjami umieszczania materiału po każdej stronie.

Chwytak kratownic automatycznie chwyta materiały z obu stron wózka płytowego i umieszcza je na linii przenośnika.

Mechanizm pozycjonowania mocowania centralnego wyrównuje panel na przenośniku.

Mechanizm napędzany serwomechanizmem przesuwa płytę do maszyny do zgrzewania wstępnego w celu zgrzewania punktowego po obu stronach.
Maszyna do załadunku i prasowania pierścieni kanału wodnego

Pierścień kanału wodnego wykorzystuje podawanie wibracyjne z systemem podwójnego toru.

Dwie głowice dociskowe po każdej stronie dociskają pierścienie kanału wodnego po stronie przedniej i tylnej.

Przenoszenie materiału odbywa się za pomocą podawania rolkowego z napędem.		 Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku 2
Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku 3 Maszyna do obracania i montażu

Szybkie i precyzyjne obracanie.

Wysokiej jakości łańcuchy do przenoszenia; silnik redukcyjny 400W jako napęd.

Silnik redukcyjny z czujnikiem do precyzyjnego pozycjonowania obrotu.

Automatyczne sterowanie, brak interwencji manualnej.

Składa się z korpusu obrotowego, urządzenia załadowczego, konsoli elektrycznej, systemu operacyjnego i osłony bezpieczeństwa. Dostosowuje się do różnych wymagań dotyczących obracania produktów, zapewniając bezpieczny, płynny i wydajny transfer materiału między operacjami.
Maszyna do pozycjonowania i zgrzewania wstępnego paneli

Panel automatycznie przesuwa się do pozycji zatrzymania spawania na stojaku przenośnika, a spawacze po obu stronach rozpoczynają zgrzewanie wstępne.

Zgrzewanie wstępne wymagane tylko dla jednego rzędu.

Wykorzystuje 1 zestaw zasilacza AC DN75.		 Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku 4
Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku 5 Gantryczna maszyna do zgrzewania wielopunktowego paneli

3 gantryczne maszyny do zgrzewania wielopunktowego.

Każda jednostka posiada 18 zestawów połączeń spawalniczych cylindrów.

Źródło zasilania spawania AC do spawania jednego rzędu połączeń lutowanych na raz.

Szybki serwo-linkage stepper podaje chwytak do przodu, aby dostarczyć płytę kanału wodnego.
Maszyna do zgrzewania wstępnego blach konwekcyjnych

Blacha konwekcyjna ręcznie ładowana na prowadnicę narzędziową online.

Spawanie odbywa się za pomocą gantrycznej 4-głowicowej maszyny do zgrzewania wstępnego.

Materiały ręcznie wpychane do pierwszego rzędu pozycji wstępnych do spawania.

Sprzęt automatycznie przesuwa się do pozostałych punktów spawania.		 Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku 6
Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku 7 Gantryczna maszyna do zgrzewania wielopunktowego blach konwekcyjnych

Ustawiona ścieżka: Blacha konwekcyjna podąża ustawioną ścieżką do prowadnicy narzędziowej.

Podwójne spawanie gantry: 2 gantryczne spawarki wielopunktowe.

Połączenia pneumatyczne: 16 zestawów na jednostkę.

Zasilanie AC: AC i jednostronne do spawania rzędowego.

Serwo Stepper: Szybki serwo stepper podaje chwytak dla płyty kanału wodnego.
Przenośnik transferowy w kształcie litery U

Użyj stojaka przenośnika rolkowego do przenoszenia materiałów w układzie w kształcie litery U.

Efektywność przestrzenna: Kształt U oszczędza miejsce, optymalizuje proces.

Łatwość obsługi: Mniejszy zakres pracy, wygodny, zmniejsza intensywność.		 Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku 8
Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku 9 Dwu-głowicowa maszyna do zgrzewania szwów po długiej stronie

Spawanie jednoczesne: Spawaj obie długie strony jednocześnie.

Zasilanie: 300KVA średniej częstotliwości AC dla stabilnego długotrwałego spawania.
Gantryczna dwu-głowicowa maszyna do zgrzewania szwów po krótkiej stronie 2 Zestaw

Użyj źródła zasilania spawania AC średniej częstotliwości, aby zapewnić bardzo stabilne spawanie przez długi czas.		 Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku 10
Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku 11 Maszyna do czyszczenia i przycinania dwustronnego

Czyść i przytnij produkty spawane po długiej stronie.
Nożyce

Proces cięcia: Wykonaj cięcie na wymaganych materiałach.

Materiał noża: Ostrze ze stali białej.

Metoda cięcia: Cięcie nożycami.		 Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku 12
Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku 13 Maszyna do cięcia łukowego czterech narożników

Kształtowanie narożników: Odetnij ostre narożniki, aby utworzyć zaokrąglone krawędzie.

Materiał noża: Biała stal.

Metoda cięcia: Tłoczenie hydrauliczne.
Dwu-głowicowa, trójstronna automatyczna maszyna spawalnicza

Moc spawania: Źródło zasilania średniej częstotliwości MD80.

Przepływ materiału: Dwustronne kanały do dokowania i obracania.

Metoda transportu: Płyta łańcuchowa do transportu materiału w trzech kierunkach.

Automatyczne podawanie: Chwytak i pozycjonowanie spawania dla precyzyjnej pracy.		 Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku 14
Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku 15 Automatyczna maszyna spawalnicza haków podporowych

Moc spawania: Źródło zasilania średniej częstotliwości MD40.

Metoda podawania: Układanie typu klipsowego do podawania materiału.

Ładowanie: Chwytak pneumatyczny ładuje materiały do pozycji spawania.
Automatyczna maszyna do wykrywania szczelności ciśnieniowej

Ciśnienie testowe: 10 barów.

Metoda testowania: Automatyczny test ciśnieniowy w zbiorniku wodnym.		 Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku 16



Inne informacje



​

Szczegóły produktu Usługi techniczne
Schemat układu powrotnego w kształcie litery U linii produkcyjnej grzejników panelowych ze stali Przestrzegaj podejścia zorientowanego na klienta i zapewnij swojej firmie kompleksowe usługi przedsprzedażne i posprzedażne, takie jak instalacja, uruchomienie, szkolenia i konserwacja.
Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku 21

Usługa przedsprzedażna: Przed podpisaniem umowy firma zapewnia klientom różne rozwiązania procesów produkcyjnych i usługi doradztwa technicznego dla sprzętu.

Instalacja i uruchomienie: Zgodnie z umową, nasza firma bezpiecznie przetransportuje sprzęt do miejsca instalacji wyznaczonego przez użytkownika w określonym czasie i wyśle inżynierów serwisu technicznego w celu zainstalowania go na miejscu. Gdy użytkownik posiada podstawowe części zamienne do instalacji i uruchomienia, inżynier serwisu technicznego zainstaluje i uruchomi maszynę dla użytkownika, zapewniając, że środowisko instalacji i uruchomienia jest schludne, czyste i uporządkowane.

Szkolenia posprzedażne: Firma oferuje bezpłatne szkolenia techniczne (min. 5 dni) w miejscu klienta lub w centrum szkoleniowym sprzedawcy. Kluczowe tematy obejmują:

  • -Użycie oprogramowania sterującego
  • -Procedury włączania/wyłączania zasilania
  • -Ustawienia parametrów panelu i oprogramowania
  • -Podstawowe czyszczenie i konserwacja maszyny
  • -Obsługa typowych awarii sprzętu
  • -Środki ostrożności podczas eksploatacji

Konserwacja sprzętu

  • -Roczna gwarancja po ostatecznym odbiorze;
  • -Czas reakcji obsługi klienta wynosi do 24 godzin;
  • -Płatne naprawy są świadczone po okresie gwarancyjnym.
Wyniki produkcji
Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku 22

​​

NR Nazwa Materiał Uwagi
1 Panel Blacha ze stali walcowanej na zimno Grubość 1,1 mm
2 Płyta konwekcyjna Blacha ze stali walcowanej na zimno Grubość 0,3 mm
3 Typ interfejsu   4x G 1/2 gwint wewnętrzny
4 Długość produktu   400-3000 mm
5 Szerokość produktu   300/400/500/600/900mm

Lista konfiguracji sprzętu



NR Nazwa sprzętu Model Ilość Jednostka
1 Maszyna załadowcza kratownic paneli HJ-0-0 1 zestaw
2 Maszyna do załadunku i prasowania pierścieni kanału wodnego YZJ-0-0 1 zestaw
3 Maszyna do obracania i montażu 1 FZJ-0-0 1 zestaw
4 Maszyna do pozycjonowania i zgrzewania wstępnego paneli DN75-2C 1 zestaw
5 Gantryczna maszyna do zgrzewania wielopunktowego paneli 10*DN60-36C 3 zestaw
6 Maszyna do zgrzewania wstępnego blach konwekcyjnych 2*DN63-4C 1 zestaw
7 Gantryczna maszyna do zgrzewania wielopunktowego blach konwekcyjnych 4*DN63-16C 3 zestaw
8 Przenośnik transferowy w kształcie litery U ZJG-0-0 1 zestaw
9 Dwu-głowicowa maszyna do zgrzewania szwów po długiej stronie 2*FVM300-2C 1 zestaw
10 Gantryczna dwu-głowicowa maszyna do zgrzewania szwów po krótkiej stronie 1 2*FVM300-2C 1 zestaw
11 Gantryczna dwu-głowicowa maszyna do zgrzewania szwów po krótkiej stronie 2 2*FVM300-2C 1 zestaw
12 Maszyna do czyszczenia i przycinania dwustronnego XBJ-0-0 1 zestaw
13 Nożyce JCJ-0-0 1 zestaw
14 Maszyna do cięcia łukowego czterech narożników QJJ-0-0 1 zestaw
15 Maszyna do obracania i montażu 2 FZJ-0-0 1 zestaw
16 Dwu-głowicowa, trójstronna automatyczna maszyna spawalnicza 2*MD80-2C 1 zestaw
17 Automatyczna maszyna spawalnicza haków podporowych 2*MD40-4C 1 zestaw
18 Automatyczna maszyna do wykrywania szczelności ciśnieniowej JCJ-0-0 1 zestaw
19 Przenośnik rozładowczy SSJ-0-0 1 zestaw



Konfiguracja wody, energii elektrycznej i gazu

Projekt Parametry
Całkowita dystrybucja mocy 1600KVA (Rzeczywista całkowita zużyta moc wynosi około 1000KVA)
Ciśnienie źródła gazu 0,6 MPa
Ciśnienie źródła wody 0,15 MPa ~ 0,30 MPa
Wymagania dotyczące źródła sprężonego powietrza 1000 l/min
Całkowity przepływ wody 1200 l/min
Długość * szerokość zajmowana przez sprzęt ok. 60m*10m

​Całkowicie automatyczna linia produkcyjna z transformatorem i chłodnikiem cieplnym z wykorzystaniem ramion mechanicznych do załadunku i rozładunku 27​​​

Etykietka:

Zgrzewarka punktowa 3mm,

spawarka laserowa CE Fiber,

sprzęt do spawania laserowego Water Chiller

Szczegóły kontaktu
Shanghai Trintfar Intelligent Equipment Co., Ltd.

Osoba kontaktowa: Mr. tianwei

Tel: +8615216883036

Wyślij zapytanie bezpośrednio do nas (0 / 3000)

Inne produkty
50w 100w Laser Cleaner Maszyna do usuwania rdzy

50w 100w Laser Cleaner Maszyna do usuwania rdzy

Nazwa: 50w 100w 150w 500w 1000w Laser światłowodowy Usuwanie rdzy Maszyna do czyszczenia farby rdzy Pył ole

Typ lasera:: Laser światłowodowy

Zapewniona obsługa posprzedażna: Wsparcie online

Aplikacja: Czyszczenie powierzchni metalowych
Szybka maszyna do czyszczenia laserem światłowodowym do usuwania rdzy

Szybka maszyna do czyszczenia laserem światłowodowym do usuwania rdzy

Nazwa: Szybka przenośna maszyna do czyszczenia laserowego Usuwanie rdzy Środek czyszczący Cena

Typ lasera:: Laser światłowodowy

Zapewniona obsługa posprzedażna: Wsparcie online

Aplikacja: Czyszczenie powierzchni metalowych
Laserowa maszyna do czyszczenia rdzy Spawarka laserowa światłowodowa 0,5 ms Części zamienne do metalu

Laserowa maszyna do czyszczenia rdzy Spawarka laserowa światłowodowa 0,5 ms Części zamienne do metalu

Nazwa: Laserowa maszyna do czyszczenia rdzy z częściami zamiennymi do maszyn do czyszczenia laserowego do m

Typ lasera:: Laser światłowodowy

Zapewniona obsługa posprzedażna: Wsparcie online

System chłodzenia:: Chłodzenie wodne
Metalowa maszyna do czyszczenia laserowego 500w 1000w Fiber Laser Cleaner Usuwanie rdzy

Metalowa maszyna do czyszczenia laserowego 500w 1000w Fiber Laser Cleaner Usuwanie rdzy

Nazwa: Laserowa maszyna czyszcząca 500w 1000w Laser do usuwania rdzy

Typ lasera:: Laser światłowodowy

Zapewniona obsługa posprzedażna: Wsparcie online

Podanie: Czyszczenie powierzchni metalowych
CE Spawarka laserowa z ciągłą falą Spawanie laserowe aluminium ze stali nierdzewnej 1000W

CE Spawarka laserowa z ciągłą falą Spawanie laserowe aluminium ze stali nierdzewnej 1000W

Nazwa: 1000W ręczna spawarka laserowa z ciągłą falą metalowa stal nierdzewna/aluminium spawanie laserowe/lu

Długość światłowodu:: ≥10 m, można dostosować

Materiały spawalne:: Stal nierdzewna, blacha ocynkowana, stop aluminium, mosiądz ......

System chłodzenia:: Chłodzenie wodne
O

Maszyny do zgrzewania punktowego

Zamki drzwi sprężarki Wisząca zgrzewarka punktowa Projekcja Półautomatyczna spawarka

MF 120KA Zgrzewarka inwerterowa DC Zgrzewarki punktowe DC inwerterowe

automatyczna aluminiowa spawarka miejscowa

Spawarka do magazynowania energii

Górna pokrywa sprężarki Śruba i nakrętka Zgrzewarka punktowa Zgrzewarka punktowa

Dostosowana maszyna do zgrzewania punktowego Skraplacz pneumatyczny Inteligentna zgrzewarka punktowa oporowa

Zamki drzwi sprężarki Przetwornica częstotliwości Automatyczne magazynowanie energii Maszyny spawalnicze

Zostaw wiadomość

Polityka prywatności | Chiny dobry jakość Maszyny do zgrzewania punktowego dostawca. © 2022 - 2025 Shanghai Trintfar Intelligent Equipment Co., Ltd.. All Rights Reserved.
