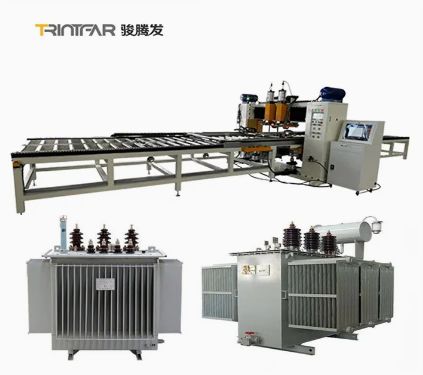

Linia produkcyjna grzejników automatycznego spawania

Linia produkcyjna grzejników automatycznego spawania
Automatic welding radiator production line
Linia produkcyjna grzejników automatycznego spawania Linia produkcyjna grzejników automatycznego spawania Linia produkcyjna grzejników automatycznego spawania Linia produkcyjna grzejników automatycznego spawania Linia produkcyjna grzejników automatycznego spawania Linia produkcyjna grzejników automatycznego spawania Linia produkcyjna grzejników automatycznego spawania

Duży Obraz :  Linia produkcyjna grzejników automatycznego spawania

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Trintfar
Orzecznictwo: CE
Zapłata:
Minimalne zamówienie: 1
Cena: 10000~80000
Szczegóły pakowania: Drewniane wsporniki/drewniane skrzynki
Czas dostawy: 90 ~ 120
Zasady płatności: L/C, D/A, D/P, T/T
Kontakt

Linia produkcyjna grzejników automatycznego spawania

Opis
Napięcie wejściowe: 380 ± 10% (trójfazowy) 50 Hz Moc wejściowa: 2x250KVA
Napięcie wtórne: 11.3 V. Maksymalny prąd zwarty: 50ka
Odporność na izolację: Moc wejściowa do rezystancji izolacji kadłuba ≥ 2,5 MΩ Środowisko pracy: temperatura ≤40ºC, wilgotność ≤90%
Model cylindra: Φ160*80

Przepływ pracy

Linia produkcyjna grzejników automatycznego spawania 0

Przepływ pracy: Maszyna załadunku kratownic paneli → Maszyna załadunku i prasowania pierścieni kanału wodnego → Maszyna obracania i montażu 1 → Maszyna do pozycjonowania wstępnego punktowego spawania paneli → Gantryczna maszyna do wielopunktowego spawania paneli → Maszyna do wstępnego punktowego spawania blach konwekcyjnych → Gantryczna maszzyna do wielopunktowego spawania blach konwekcyjnych → Przenośnik transferowy w kształcie litery U → Dwu-głowicowa maszyna do spawania szwów po długiej stronie → Gantryczna dwu-głowicowa maszyna do spawania szwów po krótkiej stronie 1 → Gantryczna dwu-głowicowa maszyna do spawania szwów po krótkiej stronie 2 → Maszyna do czyszczenia i przycinania dwustronnego → Nożyce → Maszyna do cięcia łukowego czterech narożników → Maszyna obracania i montażu 2 → Dwu-głowicowa, trójstronna automatyczna spawarka → Automatyczna spawarka haków podporowych → Automatyczna maszyna do wykrywania szczelności ciśnieniowej → Przenośnik rozładowczy


Główne wyposażenie



​

Linia produkcyjna grzejników automatycznego spawania 1 Maszyna załadunku kratownic paneli

Ręczne załadowanie materiałów ułożonych w stosy na wózki platformy podającej za pomocą wózka wysięgnikowego, z dwoma pozycjami umieszczania materiału po każdej stronie.

Chwytak kratownic automatycznie chwyta materiały z obu stron wózka płytowego i umieszcza je na linii przenośnika.

Mechanizm pozycjonowania mocowania centralnego wyrównuje panel na przenośniku.

Mechanizm napędzany serwomechanizmem przesuwa płytę do maszyny do wstępnego punktowego spawania w celu spawania punktowego po obu stronach.
Maszyna załadunku i prasowania pierścieni kanału wodnego

Pierścień kanału wodnego wykorzystuje podawanie wibracyjne z systemem podwójnego toru.

Dwie głowice dociskowe po każdej stronie dociskają pierścienie kanału wodnego po stronie przedniej i tylnej.

Przenoszenie materiału odbywa się za pomocą podawania rolkowego z napędem.		 Linia produkcyjna grzejników automatycznego spawania 2
Linia produkcyjna grzejników automatycznego spawania 3 Maszyna obracania i montażu

Szybkie i precyzyjne obracanie.

Wysokiej jakości łańcuchy do przenoszenia; silnik redukcyjny 400W jako napęd.

Silnik redukcyjny z czujnikiem do precyzyjnego pozycjonowania obrotu.

Automatyczne sterowanie, bez interwencji ręcznej.

Składa się z korpusu obrotowego, urządzenia załadunkowego, konsoli elektrycznej, systemu operacyjnego i osłony bezpieczeństwa. Dostosowuje się do różnych wymagań dotyczących obracania produktów, zapewniając bezpieczny, płynny i wydajny transfer materiału między operacjami.
Maszyna do pozycjonowania wstępnego punktowego spawania paneli

Panel automatycznie przesuwa się do pozycji zatrzymania spawania na stojaku przenośnika, a spawacze po obu stronach rozpoczynają wstępne punktowe spawanie.

Wstępne punktowe spawanie wymagane tylko dla jednego rzędu.

Wykorzystuje 1 zestaw zasilacza AC DN75.		 Linia produkcyjna grzejników automatycznego spawania 4

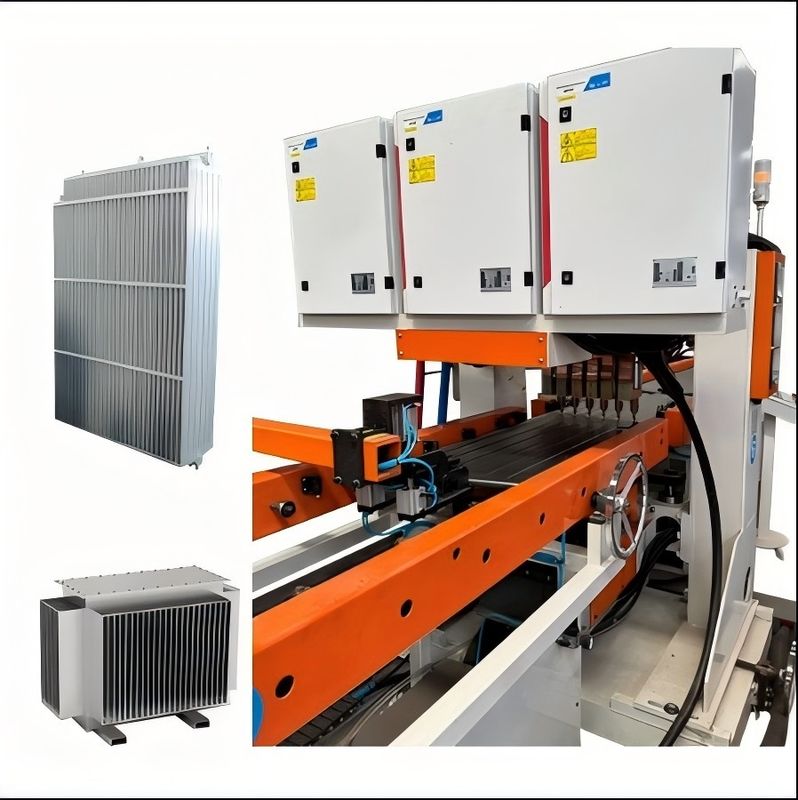

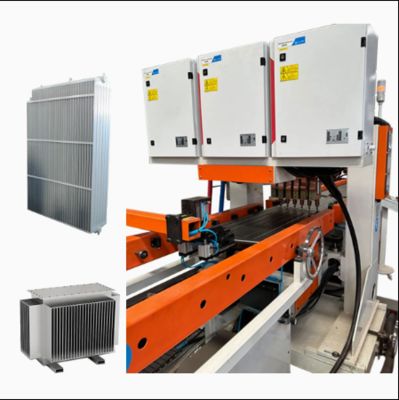

Linia produkcyjna grzejników automatycznego spawania 5 Gantryczna maszyna do wielopunktowego spawania paneli

3 gantryczne maszyny do wielopunktowego spawania.

Każda jednostka posiada 18 zestawów połączeń spawalniczych cylindrów.

Źródło zasilania spawania AC do spawania jednego rzędu połączeń lutowniczych na raz.

Szybki serwonapęd krokowy podaje chwytak do przodu, aby dostarczyć płytę kanału wodnego.
Maszyna do wstępnego punktowego spawania blach konwekcyjnych

Blacha konwekcyjna ręcznie załadowana na prowadnicę narzędziową online.

Spawanie odbywa się za pomocą gantrycznej 4-głowicowej maszyny do wstępnego punktowego spawania.

Materiały ręcznie wpychane do pierwszego rzędu pozycji wstępnego punktowania w celu spawania.

Sprzęt automatycznie przesuwa się do pozostałych punktów spawania.		 Linia produkcyjna grzejników automatycznego spawania 6
Linia produkcyjna grzejników automatycznego spawania 7 Gantryczna maszyna do wielopunktowego spawania blach konwekcyjnych

Ustawiona ścieżka: Blacha konwekcyjna podąża ustawioną ścieżką do prowadnicy narzędziowej.

Podwójne spawanie gantry: 2 gantryczne spawarki wielopunktowe.

Połączenia pneumatyczne: 16 zestawów na jednostkę.

Zasilanie AC: AC i jednostronne do spawania rzędowego.

Serwonapęd krokowy: Szybki serwonapęd krokowy podaje chwytak do płyty kanału wodnego.
Przenośnik transferowy w kształcie litery U

Użyj stojaka przenośnika rolkowego do przenoszenia materiałów w układzie w kształcie litery U.

Efektywność przestrzeni: Kształt U oszczędza miejsce, optymalizuje proces.

Łatwość obsługi: Mniejszy zakres pracy, wygodny, zmniejsza intensywność.		 Linia produkcyjna grzejników automatycznego spawania 8
Linia produkcyjna grzejników automatycznego spawania 9 Dwu-głowicowa maszyna do spawania szwów po długiej stronie

Spawanie jednoczesne: Spawaj obie długie strony jednocześnie.

Zasilanie: Średnia częstotliwość AC 300KVA dla stabilnego spawania długoterminowego.
Gantryczna dwu-głowicowa maszyna do spawania szwów po krótkiej stronie 2 Zestaw

Użyj średniej częstotliwości zasilania spawania AC, aby zapewnić bardzo stabilne spawanie przez długi czas.		 Linia produkcyjna grzejników automatycznego spawania 10
Linia produkcyjna grzejników automatycznego spawania 11 Maszyna do czyszczenia i przycinania dwustronnego

Czyść i przytnij produkty spawane po długiej stronie.
Nożyce

Proces cięcia: Wykonaj cięcie na wymaganych materiałach.

Materiał noża: Ostrze ze stali białej.

Metoda cięcia: Cięcie nożycami.		 Linia produkcyjna grzejników automatycznego spawania 12
Linia produkcyjna grzejników automatycznego spawania 13 Maszyna do cięcia łukowego czterech narożników

Kształtowanie narożników: Odetnij ostre narożniki, aby utworzyć zaokrąglone krawędzie.

Materiał noża: Biała stal.

Metoda cięcia: Tłoczenie hydrauliczne.
Dwu-głowicowa, trójstronna automatyczna spawarka

Moc spawania: Średnia częstotliwość zasilania MD80.

Przepływ materiału: Dwustronne kanały do dokowania i obracania.

Metoda przenoszenia: Płyta łańcuchowa do transportu materiału w trzech kierunkach.

Automatyczne podawanie: Chwytak i pozycjonowanie spawania dla precyzyjnej operacji.		 Linia produkcyjna grzejników automatycznego spawania 14
Linia produkcyjna grzejników automatycznego spawania 15 Automatyczna spawarka haków podporowych

Moc spawania: Średnia częstotliwość zasilania MD40.

Metoda podawania: Układanie typu klipsowego do podawania materiału.

Załadunek: Chwytak pneumatyczny ładuje materiały do pozycji spawania.
Automatyczna maszyna do wykrywania szczelności ciśnieniowej

Ciśnienie testowe: 10 barów.

Metoda testowa: Automatyczny test ciśnieniowy w zbiorniku wodnym.		 Linia produkcyjna grzejników automatycznego spawania 16



Inne informacje



​

Szczegóły produktu Usługi techniczne
Schemat układu powrotnego w kształcie litery U linii produkcyjnej grzejników panelowych ze stali Przestrzegaj podejścia zorientowanego na klienta i zapewnij swojej firmie kompleksowe usługi przedsprzedażne i posprzedażne, takie jak instalacja, uruchomienie, szkolenie i konserwacja.
Linia produkcyjna grzejników automatycznego spawania 21

Usługa przedsprzedażna: Przed podpisaniem umowy firma zapewnia klientom różne rozwiązania procesów produkcyjnych i usługi doradztwa technicznego dla sprzętu.

Instalacja i uruchomienie: Zgodnie z umową nasza firma bezpiecznie przetransportuje sprzęt do miejsca instalacji wyznaczonego przez użytkownika w określonym czasie i wyśle inżynierów serwisu technicznego w celu zainstalowania go na miejscu. Gdy użytkownik posiada podstawowe części zamienne do instalacji i uruchomienia, inżynier serwisu technicznego zainstaluje i uruchomi maszynę dla użytkownika, zapewniając, że środowisko instalacji i uruchomienia jest schludne, czyste i uporządkowane.

Szkolenie posprzedażne: Firma oferuje bezpłatne szkolenia techniczne (min. 5 dni) w miejscu klienta lub w centrum szkoleniowym sprzedawcy. Kluczowe tematy obejmują:

  • -Użycie oprogramowania sterującego
  • -Procedury włączania/wyłączania zasilania
  • -Ustawienia parametrów panelu i oprogramowania
  • -Podstawowe czyszczenie i konserwacja maszyny
  • -Obsługa typowych awarii sprzętu
  • -Środki ostrożności podczas eksploatacji

Konserwacja sprzętu

  • -Roczna gwarancja po ostatecznym odbiorze;
  • -Czas reakcji obsługi klienta wynosi do 24 godzin;
  • -Płatne naprawy są świadczone po okresie gwarancyjnym.
Wyniki produkcji
Linia produkcyjna grzejników automatycznego spawania 22

​​

NR Nazwa Materiał Uwagi
1 Panel Blacha ze stali walcowanej na zimno Grubość 1,1 mm
2 Płyta konwekcyjna Blacha ze stali walcowanej na zimno Grubość 0,3 mm
3 Typ interfejsu   4x G 1/2 gwint wewnętrzny
4 Długość produktu   400-3000 mm
5 Szerokość produktu   300/400/500/600/900 mm

Lista konfiguracji sprzętu



NR Nazwa sprzętu Model Ilość Jednostka
1 Maszyna załadunku kratownic paneli HJ-0-0 1 zestaw
2 Maszyna załadunku i prasowania pierścieni kanału wodnego YZJ-0-0 1 zestaw
3 Maszyna obracania i montażu 1 FZJ-0-0 1 zestaw
4 Maszyna do pozycjonowania wstępnego punktowego spawania paneli DN75-2C 1 zestaw
5 Gantryczna maszyna do wielopunktowego spawania paneli 10*DN60-36C 3 zestaw
6 Maszyna do wstępnego punktowego spawania blach konwekcyjnych 2*DN63-4C 1 zestaw
7 Gantryczna maszyna do wielopunktowego spawania blach konwekcyjnych 4*DN63-16C 3 zestaw
8 Przenośnik transferowy w kształcie litery U ZJG-0-0 1 zestaw
9 Dwu-głowicowa maszyna do spawania szwów po długiej stronie 2*FVM300-2C 1 zestaw
10 Gantryczna dwu-głowicowa maszyna do spawania szwów po krótkiej stronie 1 2*FVM300-2C 1 zestaw
11 Gantryczna dwu-głowicowa maszyna do spawania szwów po krótkiej stronie 2 2*FVM300-2C 1 zestaw
12 Maszyna do czyszczenia i przycinania dwustronnego XBJ-0-0 1 zestaw
13 Nożyce JCJ-0-0 1 zestaw
14 Maszyna do cięcia łukowego czterech narożników QJJ-0-0 1 zestaw
15 Maszyna obracania i montażu 2 FZJ-0-0 1 zestaw
16 Dwu-głowicowa, trójstronna automatyczna spawarka 2*MD80-2C 1 zestaw
17 Automatyczna spawarka haków podporowych 2*MD40-4C 1 zestaw
18 Automatyczna maszyna do wykrywania szczelności ciśnieniowej JCJ-0-0 1 zestaw
19 Przenośnik rozładowczy SSJ-0-0 1 zestaw



Konfiguracja wody, energii elektrycznej i gazu

Projekt Parametry
Całkowita dystrybucja mocy 1600KVA (Rzeczywista całkowita zużyta moc wynosi około 1000KVA)
Ciśnienie źródła gazu 0,6 MPa
Ciśnienie źródła wody 0,15 MPa ~ 0,30 MPa
Wymagania dotyczące źródła sprężonego powietrza 1000 l/min
Całkowity przepływ wody 1200 l/min
Długość * szerokość zajmowana przez sprzęt ok. 60m*10m

​Linia produkcyjna grzejników automatycznego spawania 27​​​
