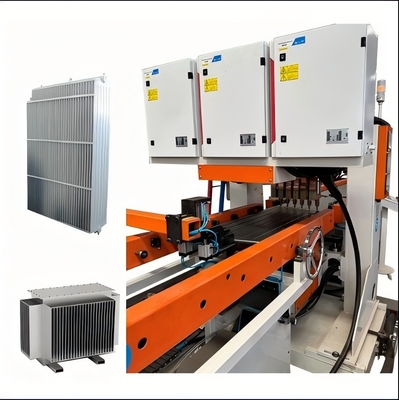

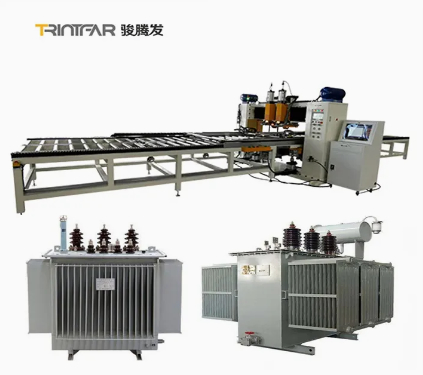

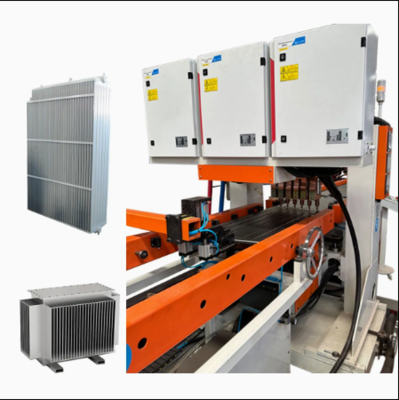

Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators

Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators
TRINTFAR Hot Sale Automatic Transformer Radiators Production Line
Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators

Duży Obraz :  Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Trintfar
Orzecznictwo: CE
Zapłata:
Minimalne zamówienie: 1
Cena: 10000~80000
Szczegóły pakowania: Drewniane wsporniki/drewniane skrzynki
Czas dostawy: 90 ~ 120
Zasady płatności: L/C, D/A, D/P, T/T
Kontakt

Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators

Opis
Napięcie wejściowe: 380 ± 10% (trójfazowy) 50 Hz Moc wejściowa: 2x250KVA
Napięcie wtórne: 11.3 V. Maksymalny prąd zwarty: 50ka
Odporność na izolację: Moc wejściowa do rezystancji izolacji kadłuba ≥ 2,5 MΩ Środowisko pracy: temperatura ≤40ºC, wilgotność ≤90%
Model cylindra: Φ160*80

Przepływ pracy

Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators 0

Przepływ pracy:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor


Główne wyposażenie



- Nie.

Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators 1 Maszyna do ładowania opraw z paneli

Ręczne ładowanie materiałów ułożonych na wagonach platformy żywieniowej za pomocą wagonu wyciągowego, z dwoma pozycjami umieszczania materiału po każdej stronie.

Przymocownik z trasy automatycznie chwyta materiały z obu stron wagonu płytkowego i umieszcza je na linii przenośnej.

Mechanizm pozycjonowania przycisku centralnego wyrównuje panel na przenośniku.

Mechanizm serwo napędzany przenosi płytę do maszyny do spawania pre-spot do spawania punktualnego po obu stronach.
Maszyna do ładowania i tłoczenia pierścieni kanału wodnego

Pierścień wodny wykorzystuje wibrującą płytkę zasilającą z systemem podwójnym.

Dwie głowice tłoczące z każdej strony tłoczą pierścienie wodne z przodu i z tyłu.

Przesyłka materiału wykorzystuje napędzane podkładanie rolki.		 Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators 2
Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators 3 Maszyny do obrócenia i montażu

Szybkie i precyzyjne przewracanie.

Wysokiej jakości łańcuchy do transmisji; silnik redukcyjny 400 W jako napęd.

Silnik redukcji biegów z czujnikiem precyzyjnego pozycjonowania skrętu.

Automatyczne sterowanie, bez ręcznej interwencji.

Składa się z obracającego się ciała, urządzenia ładowania, konsoli elektrycznej, systemu operacyjnego i ogrodzenia bezpieczeństwa.i efektywny transfer materiałów między operacjami.
Maszyna spawalnicza do pozycjonowania przed punktem paneli

Panel automatycznie przepływa do pozycji zatrzymania spawania na stojaku przenośnikowym, a spawacze po obu stronach rozpoczynają spawanie wstępne.

Wystarczy spawanie wstępne w jednym rzędzie.

Wykorzystuje 1 zestaw zasilania AC DN75.		 Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators 4
Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators 5 Maszyna do spawania wielopunktowego na porcie paneli

3 maszyny do spawania wielopunktowego na bramce.

Każda jednostka posiada 18 zestawów złączy spawalniczych cylindrów.

Źródło zasilania spawania AC do spawania jednego rzędu złączy lutowych naraz.

Wysokiej prędkości serwo-połączenie krok w krok zasilaje uchwyt do przodu do zasilania płyty kanału wodnego.
Maszyna do spawania wstępnego w miejscu arkuszy konwekcyjnej

Konwekcyjna arkusz ręcznie załadowany na przewodniku online narzędzia.

Spawanie wykonane za pomocą 4-głowej maszyny do spawania w punktach.

Materiały ręcznie wpychane do pierwszego rzędu ustawionych wcześniej pozycji do spawania.

Sprzęt automatycznie przesyła pozostałe punkty spawania.		 Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators 6
Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators 7 Maszyna spawalnicza wielopunktowa do konwekcji arkusza gantry

Przewidywana ścieżka: arkusz konwekcyjny podąża za wstępnie ustawioną ścieżką do przewodnika narzędziowego.

Wylosowanie podwójnego bramkowego: 2 bramkowe spawarki wielopunktowe.

Złącza pneumatyczne: 16 zestawów na jednostkę.

Zasiłek prądu AC: prądu AC i jednostronny do spawania rzędowego.

Servo Stepper: Servo stepper o dużej prędkości zasila uchwyt do płyty kanału wodnego.
Przenośnik linii przeniesienia w kształcie U

Wykorzystanie stojaka przenośnika rolkowego do przenoszenia materiałów w układzie w kształcie U.

Wydajność przestrzenna: kształt U oszczędza przestrzeń, optymalizuje proces.

Łatwość obsługi: mniejszy zasięg pracy, wygodne, zmniejsza intensywność.		 Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators 8
Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators 9 Maszyna spawalnicza z dwuogłową szywą z długimi bokami

Jednoczesne spawanie: spawanie obu długich stron naraz.

Zapewnienie zasilania: 300 KVA średniej częstotliwości prądu przemiennego dla stabilnego spawania długotrwałego.
Maszyna spawalnicza z podwójnym głowicą z szybami 2 zestaw

W celu zapewnienia bardzo stabilnego spawania przez długi czas należy użyć źródła zasilania spawania AC o średniej częstotliwości.		 Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators 10
Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators 11 Maszyny do czyszczenia i obcinania z dwóch stron

Wyczyścić i przyciąć produkty spawane z długiej strony.
Maszyny do obcinania

Proces cięcia: wykonywanie cięcia wymaganych materiałów.

Materiał cięcia: biały ostrze ze stali.

Metoda cięcia: cięcie nożyczkami.		 Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators 12
Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators 13 Maszyny do cięcia łuku czterokołowego

Kształtowanie narożników: Wyciąganie ostrych narożników w kształcie zaokrąglonych krawędzi.

Materiał cięcia: biała stal.

Metoda cięcia: drukowanie hydrauliczne.
Maszyny spawalnicze automatyczne o podwójnej głowicy

Pojemność spawania: źródło mocy średniej częstotliwości MD80.

Przepływ materiału: Dwustronne kanały do dokuwania i obrotu.

Metoda transportu: płytka łańcuchowa do transportu materiału w trzech kierunkach.

Automatyczne podawanie: pozycjonowanie uchwytu i spawania dla precyzyjnej pracy.		 Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators 14
Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators 15 Automatyczna spawarka z hakem podtrzymywania

Moc spawania: źródło mocy średniej częstotliwości MD40.

Metoda karmienia: układanie w rodzaju klipu do karmienia materiału.

Ładowanie: uchwyt pneumatyczny przenosi materiały do pozycji spawania.
Automatyczne urządzenie do wykrywania szczelności ciśnienia

Ciśnienie badawcze: 10 barów.

Metoda badania: automatyczne badanie ciśnienia w zbiorniku wody.		 Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators 16



Inne informacje



- Nie.

Szczegóły produktu Usługi techniczne

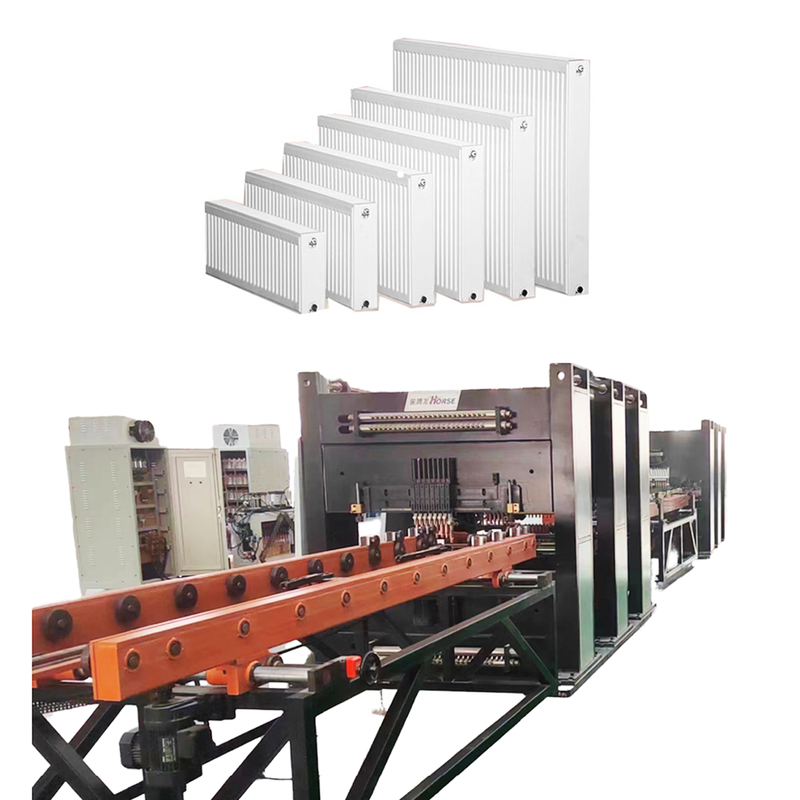

Złożona linia produkcyjna grzejników z panelu stalowego w kształcie U Trzymaj się nastawienia na klienta i zapewniaj swojej firmie kompleksowe usługi przedsprzedażowe i posprzedażowe, takie jak instalacja, uruchomienie, szkolenia i konserwacja.
Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators 21

Usługi przedsprzedażowe:Przed podpisaniem umowy spółka dostarcza klientom różne rozwiązania procesu produkcyjnego oraz usługi doradztwa technicznego w zakresie sprzętu.

Instalacja i uruchomienie:Zgodnie z umową, nasza firma bezpiecznie przewiezie sprzęt do miejsca montażu wyznaczonego przez użytkownika w określonym czasie,i wysłać inżynierów serwisowych do instalacji na miejscu. Gdy użytkownik ma podstawowe części zamienne do instalacji i uruchomienia, inżynier serwisu technicznego zainstaluje i naprawi maszyny, aby użytkownik mógł z nich korzystać,zapewnienie czystości środowiska w miejscu instalacji i uruchomienia, czysty i uporządkowany.

Szkolenia po sprzedaży: Firma oferuje bezpłatne szkolenia techniczne (min. 5 dni) na terenie zakładu kupującego lub w centrum szkoleniowym sprzedającego.

  • - Kontrola korzystania z oprogramowania
  • - Procedury włączenia/wyłączenia
  • - Panel i ustawienia parametrów oprogramowania
  • - Podstawowe czyszczenie i konserwacja maszyn
  • -Rozpatrywanie częstych awarii sprzętu
  • - Środki ostrożności

Utrzymanie urządzeń

  • - Jednoletnia gwarancja po ostatecznym przyjęciu;
  • - Czas reakcji obsługi klienta wynosi 24 godziny;
  • -Płatne naprawy są zapewniane po okresie gwarancji.
Wyniki produkcji
Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators 22

- Nie.- Nie.

Nie Nazwa Materiał Uwaga:
1 Panel Płyty stalowe walcowane na zimno 10,1 mm grubości
2 Płyty konwekcyjne Płyty stalowe walcowane na zimno 00,3 mm grubości
3 Typ interfejsu   4x G 1/2 wewnętrznego interfejsu nici
4 Długość produktu   400-3000 mm
5 Szerokość produktu   300/400/500/600/900 mm

Wykaz konfiguracji urządzeń



Nie Nazwa urządzenia Model Ilość Jednostka
1 Maszyna do ładowania opraw z paneli HJ-0-0 1 zestaw
2 Maszyna do ładowania i tłoczenia pierścieni kanału wodnego YZJ-0-0 1 zestaw
3 Maszyna do obrócenia i montażu 1 FZJ-0-0 1 zestaw
4 Maszyna spawalnicza do pozycjonowania przed punktem paneli DN75-2C 1 zestaw
5 Maszyna do spawania wielopunktowego na porcie paneli 10*DN60-36C 3 zestaw
6 Maszyna do spawania wstępnego w miejscu arkuszy konwekcyjnej 2*DN63-4C 1 zestaw
7 Maszyna spawalnicza wielopunktowa do konwekcji arkusza gantry 4*DN63-16C 3 zestaw
8 Przenośnik linii przeniesienia w kształcie U ZJG-0-0 1 zestaw
9 Maszyna spawalnicza z dwuogłową szywą z długimi bokami 2*FVM300-2C 1 zestaw
10 Maszyna spawalnicza z podwójnym głowicą z szybką szybą z krótkim krawędziem 1 2*FVM300-2C 1 zestaw
11 Maszyna spawalnicza z podwójnym głowicą 2 2*FVM300-2C 1 zestaw
12 Maszyny do czyszczenia i obcinania z dwóch stron XBJ-0-0 1 zestaw
13 Maszyny do obcinania JCJ-0-0 1 zestaw
14 Maszyny do cięcia łuku czterokołowego QJJ-0-0 1 zestaw
15 Maszyna do obrócenia i montażu 2 FZJ-0-0 1 zestaw
16 Maszyny spawalnicze automatyczne o podwójnej głowicy 2*MD80-2C 1 zestaw
17 Automatyczna spawarka z hakem podtrzymywania 2*MD40-4C 1 zestaw
18 Automatyczne urządzenie do wykrywania szczelności ciśnienia JCJ-0-0 1 zestaw
19 Przekaźnik rozładunkowy SSJ-0-0 1 zestaw



Konfiguracja wody, prądu i gazu

Projekt Parametry
Rozkład całkowitej mocy 1600 KVA (Rzeczywista zużyta moc całkowita wynosi około 1000 KVA)
Ciśnienie źródła gazu 00,6 MPa
Ciśnienie źródła wody 00,15 MPa do 0,30 MPa
Wymogi dotyczące źródła sprężonego powietrza 1000 l/min
Całkowity przepływ wody 1200 l/min
Długość wyposażenia*szerokość ok. 60 m*10 m

- Nie.Linia produkcyjna TRINTFAR Hot Sale Automatic Transformer Radiators 27- Nie.- Nie.- Nie.

Etykietka:

Zgrzewarka punktowa 3mm,

spawarka laserowa CE Fiber,

sprzęt do spawania laserowego Water Chiller

Szczegóły kontaktu
Shanghai Trintfar Intelligent Equipment Co., Ltd.

Osoba kontaktowa: Mr. tianwei

Tel: +8615216883036

Wyślij zapytanie bezpośrednio do nas (0 / 3000)

Inne produkty
50w 100w Laser Cleaner Maszyna do usuwania rdzy

50w 100w Laser Cleaner Maszyna do usuwania rdzy

Nazwa: 50w 100w 150w 500w 1000w Laser światłowodowy Usuwanie rdzy Maszyna do czyszczenia farby rdzy Pył ole

Typ lasera:: Laser światłowodowy

Zapewniona obsługa posprzedażna: Wsparcie online

Aplikacja: Czyszczenie powierzchni metalowych
Szybka maszyna do czyszczenia laserem światłowodowym do usuwania rdzy

Szybka maszyna do czyszczenia laserem światłowodowym do usuwania rdzy

Nazwa: Szybka przenośna maszyna do czyszczenia laserowego Usuwanie rdzy Środek czyszczący Cena

Typ lasera:: Laser światłowodowy

Zapewniona obsługa posprzedażna: Wsparcie online

Aplikacja: Czyszczenie powierzchni metalowych
Laserowa maszyna do czyszczenia rdzy Spawarka laserowa światłowodowa 0,5 ms Części zamienne do metalu

Laserowa maszyna do czyszczenia rdzy Spawarka laserowa światłowodowa 0,5 ms Części zamienne do metalu

Nazwa: Laserowa maszyna do czyszczenia rdzy z częściami zamiennymi do maszyn do czyszczenia laserowego do m

Typ lasera:: Laser światłowodowy

Zapewniona obsługa posprzedażna: Wsparcie online

System chłodzenia:: Chłodzenie wodne
Metalowa maszyna do czyszczenia laserowego 500w 1000w Fiber Laser Cleaner Usuwanie rdzy

Metalowa maszyna do czyszczenia laserowego 500w 1000w Fiber Laser Cleaner Usuwanie rdzy

Nazwa: Laserowa maszyna czyszcząca 500w 1000w Laser do usuwania rdzy

Typ lasera:: Laser światłowodowy

Zapewniona obsługa posprzedażna: Wsparcie online

Podanie: Czyszczenie powierzchni metalowych
CE Spawarka laserowa z ciągłą falą Spawanie laserowe aluminium ze stali nierdzewnej 1000W

CE Spawarka laserowa z ciągłą falą Spawanie laserowe aluminium ze stali nierdzewnej 1000W

Nazwa: 1000W ręczna spawarka laserowa z ciągłą falą metalowa stal nierdzewna/aluminium spawanie laserowe/lu

Długość światłowodu:: ≥10 m, można dostosować

Materiały spawalne:: Stal nierdzewna, blacha ocynkowana, stop aluminium, mosiądz ......

System chłodzenia:: Chłodzenie wodne
O

Maszyny do zgrzewania punktowego

Zamki drzwi sprężarki Wisząca zgrzewarka punktowa Projekcja Półautomatyczna spawarka

MF 120KA Zgrzewarka inwerterowa DC Zgrzewarki punktowe DC inwerterowe

automatyczna aluminiowa spawarka miejscowa

Spawarka do magazynowania energii

Górna pokrywa sprężarki Śruba i nakrętka Zgrzewarka punktowa Zgrzewarka punktowa

Dostosowana maszyna do zgrzewania punktowego Skraplacz pneumatyczny Inteligentna zgrzewarka punktowa oporowa

Zamki drzwi sprężarki Przetwornica częstotliwości Automatyczne magazynowanie energii Maszyny spawalnicze

Zostaw wiadomość

Polityka prywatności | Chiny dobry jakość Maszyny do zgrzewania punktowego dostawca. © 2022 - 2025 Shanghai Trintfar Intelligent Equipment Co., Ltd.. All Rights Reserved.
