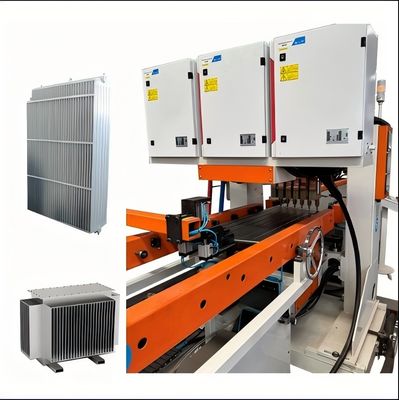

Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR

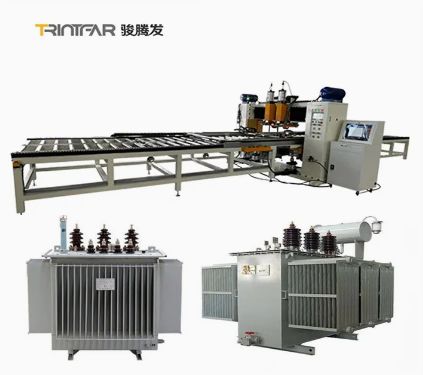

Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR
TRINTFAR best-selling fully automatic transformer cooler production line

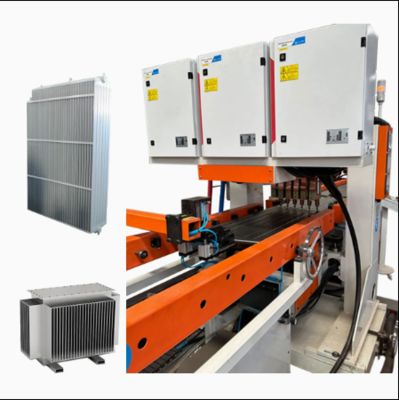

Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR

Duży Obraz :  Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: Trintfar
Orzecznictwo: CE
Zapłata:
Minimalne zamówienie: 1
Cena: 10000~80000
Szczegóły pakowania: Drewniane wsporniki/drewniane skrzynki
Czas dostawy: 90 ~ 120
Zasady płatności: L/C, D/A, D/P, T/T
Kontakt

Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR

Opis
Napięcie wejściowe: 380 ± 10% (trójfazowy) 50 Hz Moc wejściowa: 2x250KVA
Napięcie wtórne: 11.3 V. Maksymalny prąd zwarty: 50ka
Odporność na izolację: Moc wejściowa do rezystancji izolacji kadłuba ≥ 2,5 MΩ Środowisko pracy: temperatura ≤40ºC, wilgotność ≤90%
Model cylindra: Φ160*80

Przepływ pracy

Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR 0

Przepływ pracy: Maszyna do załadunku kratownic paneli → Maszyna do załadunku i prasowania pierścieni kanału wodnego → Maszyna do obracania i montażu 1 → Maszyna do pozycjonowania wstępnego punktowego spawania paneli → Gantryczna maszyna do wielopunktowego spawania paneli → Maszyna do wstępnego punktowego spawania blach konwekcyjnych → Gantryczna maszyna do wielopunktowego spawania blach konwekcyjnych → Przenośnik transferowy w kształcie litery U → Dwu-głowicowa maszyna do spawania szwów po długiej stronie → Gantryczna dwu-głowicowa maszyna do spawania szwów po krótkiej stronie 1 → Gantryczna dwu-głowicowa maszyna do spawania szwów po krótkiej stronie 2 → Maszyna do czyszczenia i przycinania dwustronnego → Nożyce → Maszyna do cięcia łukowego czterech narożników → Maszyna do obracania i montażu 2 → Dwu-głowicowa, trójstronna automatyczna spawarka → Automatyczna spawarka haków podporowych → Automatyczna maszyna do wykrywania szczelności ciśnieniowej → Przenośnik rozładowczy


Główne wyposażenie



​

Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR 1 Maszyna do załadunku kratownic paneli

Ręczne załadowanie materiałów ułożonych w stos na platformy podające za pomocą wózka wysięgnikowego, z dwoma pozycjami umieszczania materiału po każdej stronie.

Chwytak kratownic automatycznie chwyta materiały z obu stron wózka płytowego i umieszcza je na linii przenośnika.

Mechanizm pozycjonowania centralnego zacisku wyrównuje panel na przenośniku.

Mechanizm napędzany serwomechanizmem przesuwa płytę do maszyny do wstępnego punktowego spawania w celu spawania punktowego po obu stronach.
Maszyna do załadunku i prasowania pierścieni kanału wodnego

Pierścień kanału wodnego wykorzystuje podawanie wibracyjne z systemem podwójnego toru.

Dwie głowice dociskowe po każdej stronie dociskają pierścienie kanału wodnego po stronie przedniej i tylnej.

Przenoszenie materiału odbywa się za pomocą podawania z napędem rolkowym.		 Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR 2
Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR 3 Maszyna do obracania i montażu

Szybkie i precyzyjne obracanie.

Wysokiej jakości łańcuchy do przenoszenia; silnik redukcyjny 400W jako napęd.

Silnik redukcyjny z czujnikiem do precyzyjnego pozycjonowania obrotu.

Automatyczne sterowanie, brak interwencji manualnej.

Składa się z korpusu obrotowego, urządzenia załadunkowego, konsoli elektrycznej, systemu operacyjnego i ogrodzenia ochronnego. Dostosowuje się do różnych wymagań dotyczących obracania produktów, zapewniając bezpieczny, płynny i wydajny transfer materiału między operacjami.
Maszyna do pozycjonowania wstępnego punktowego spawania paneli

Panel automatycznie przesuwa się do pozycji zatrzymania spawania na stojaku przenośnika, a spawacze po obu stronach rozpoczynają wstępne punktowe spawanie.

Wstępne punktowe spawanie wymagane tylko dla jednego rzędu.

Wykorzystuje 1 zestaw zasilacza AC DN75.		 Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR 4
Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR 5 Gantryczna maszyna do wielopunktowego spawania paneli

3 gantryczne maszyny do wielopunktowego spawania do spawania.

Każda jednostka posiada 18 zestawów połączeń spawalniczych cylindrów.

Źródło zasilania spawania AC do spawania jednego rzędu połączeń lutowanych na raz.

Szybki serwonapęd krokowy podaje chwytak do przodu, aby dostarczyć płytę kanału wodnego.
Maszyna do wstępnego punktowego spawania blach konwekcyjnych

Blacha konwekcyjna ręcznie załadowana na prowadnicę narzędziową online.

Spawanie odbywa się za pomocą gantrycznej 4-głowicowej maszyny do wstępnego punktowego spawania.

Materiały ręcznie wpychane do pierwszego rzędu pozycji wstępnego punktowania do spawania.

Wyposażenie automatycznie przesuwa się dla pozostałych punktów spawania.		 Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR 6
Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR 7 Gantryczna maszyna do wielopunktowego spawania blach konwekcyjnych

Ustawiona ścieżka: Blacha konwekcyjna podąża ustawioną ścieżką do prowadnicy narzędziowej.

Podwójne spawanie gantry: 2 gantryczne spawarki wielopunktowe.

Połączenia pneumatyczne: 16 zestawów na jednostkę.

Zasilanie AC: AC i jednostronne do spawania rzędowego.

Serwo krokowe: Szybki serwonapęd krokowy podaje chwytak do płyty kanału wodnego.
Przenośnik transferowy w kształcie litery U

Użyj stojaka przenośnika rolkowego do przenoszenia materiałów w układzie w kształcie litery U.

Efektywność przestrzenna: Kształt U oszczędza miejsce, optymalizuje proces.

Łatwość obsługi: Mniejszy zakres pracy, wygodny, zmniejsza intensywność.		 Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR 8
Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR 9 Dwu-głowicowa maszyna do spawania szwów po długiej stronie

Spawanie jednoczesne: Spawaj obie długie strony jednocześnie.

Zasilanie: 300KVA średniej częstotliwości AC dla stabilnego spawania długoterminowego.
Gantryczna dwu-głowicowa maszyna do spawania szwów po krótkiej stronie 2 Zestaw

Użyj źródła zasilania spawania AC średniej częstotliwości, aby zapewnić wysoce stabilne spawanie przez długi czas.		 Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR 10
Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR 11 Maszyna do czyszczenia i przycinania dwustronnego

Czyści i przycina produkty spawane po długiej stronie.
Nożyce

Proces cięcia: Wykonaj cięcie na wymaganych materiałach.

Materiał noża: Ostrze ze stali białej.

Metoda cięcia: Cięcie nożycowe.		 Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR 12
Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR 13 Maszyna do cięcia łukowego czterech narożników

Kształtowanie narożników: Odetnij ostre narożniki, aby utworzyć zaokrąglone krawędzie.

Materiał noża: Biała stal.

Metoda cięcia: Tłoczenie hydrauliczne.
Dwu-głowicowa, trójstronna automatyczna spawarka

Moc spawania: Źródło zasilania średniej częstotliwości MD80.

Przepływ materiału: Dwustronne kanały do dokowania i obracania.

Metoda transportu: Płyta łańcuchowa do transportu materiału w trzech kierunkach.

Automatyczne podawanie: Chwytak i pozycjonowanie spawania dla precyzyjnej pracy.		 Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR 14
Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR 15 Automatyczna spawarka haków podporowych

Moc spawania: Źródło zasilania średniej częstotliwości MD40.

Metoda podawania: Układanie typu klipsowego do podawania materiału.

Załadunek: Chwytak pneumatyczny ładuje materiały do pozycji spawania.
Automatyczna maszyna do wykrywania szczelności ciśnieniowej

Ciśnienie testowe: 10 barów.

Metoda testowania: Automatyczny test ciśnieniowy w zbiorniku wodnym.		 Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR 16



Inne informacje



​

Szczegóły produktu Usługi techniczne
Schemat układu powrotnego w kształcie litery U linii produkcyjnej grzejników panelowych ze stali Przestrzegaj orientacji na klienta i zapewnij swojej firmie kompleksowe usługi przedsprzedażne i posprzedażne, takie jak instalacja, uruchomienie, szkolenie i konserwacja.
Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR 21

Usługa przedsprzedażna: Przed podpisaniem umowy firma zapewnia klientom różne rozwiązania procesów produkcyjnych i usługi doradztwa technicznego dla sprzętu.

Instalacja i uruchomienie: Zgodnie z umową nasza firma bezpiecznie przetransportuje sprzęt do miejsca instalacji wyznaczonego przez użytkownika w określonym czasie i wyśle inżynierów serwisu technicznego w celu zainstalowania go na miejscu. Gdy użytkownik posiada podstawowe części zamienne do instalacji i uruchomienia, inżynier serwisu technicznego zainstaluje i uruchomi maszynę dla użytkownika, zapewniając, że środowisko instalacji i uruchomienia jest schludne, czyste i uporządkowane.

Szkolenia posprzedażne: Firma oferuje bezpłatne szkolenia techniczne (min. 5 dni) w miejscu klienta lub w centrum szkoleniowym sprzedawcy. Kluczowe tematy obejmują:

  • -Użycie oprogramowania sterującego
  • -Procedury włączania/wyłączania zasilania
  • -Ustawienia parametrów panelu i oprogramowania
  • -Podstawowe czyszczenie i konserwacja maszyny
  • -Obsługa typowych awarii sprzętu
  • -Środki ostrożności podczas eksploatacji

Konserwacja sprzętu

  • -Roczna gwarancja po ostatecznym odbiorze;
  • -Czas reakcji obsługi klienta wynosi do 24 godzin;
  • -Płatne naprawy są świadczone po okresie gwarancyjnym.
Wyniki produkcji
Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR 22

​​

NR Nazwa Materiał Uwagi
1 Panel Blacha ze stali walcowanej na zimno Grubość 1,1 mm
2 Płyta konwekcyjna Blacha ze stali walcowanej na zimno Grubość 0,3 mm
3 Typ interfejsu   4x G 1/2 gwint wewnętrzny
4 Długość produktu   400-3000 mm
5 Szerokość produktu   300/400/500/600/900mm

Lista konfiguracji sprzętu



NR Nazwa sprzętu Model Ilość Jednostka
1 Maszyna do załadunku kratownic paneli HJ-0-0 1 zestaw
2 Maszyna do załadunku i prasowania pierścieni kanału wodnego YZJ-0-0 1 zestaw
3 Maszyna do obracania i montażu 1 FZJ-0-0 1 zestaw
4 Maszyna do pozycjonowania wstępnego punktowego spawania paneli DN75-2C 1 zestaw
5 Gantryczna maszyna do wielopunktowego spawania paneli 10*DN60-36C 3 zestaw
6 Maszyna do wstępnego punktowego spawania blach konwekcyjnych 2*DN63-4C 1 zestaw
7 Gantryczna maszyna do wielopunktowego spawania blach konwekcyjnych 4*DN63-16C 3 zestaw
8 Przenośnik transferowy w kształcie litery U ZJG-0-0 1 zestaw
9 Dwu-głowicowa maszyna do spawania szwów po długiej stronie 2*FVM300-2C 1 zestaw
10 Gantryczna dwu-głowicowa maszyna do spawania szwów po krótkiej stronie 1 2*FVM300-2C 1 zestaw
11 Gantryczna dwu-głowicowa maszyna do spawania szwów po krótkiej stronie 2 2*FVM300-2C 1 zestaw
12 Maszyna do czyszczenia i przycinania dwustronnego XBJ-0-0 1 zestaw
13 Nożyce JCJ-0-0 1 zestaw
14 Maszyna do cięcia łukowego czterech narożników QJJ-0-0 1 zestaw
15 Maszyna do obracania i montażu 2 FZJ-0-0 1 zestaw
16 Dwu-głowicowa, trójstronna automatyczna spawarka 2*MD80-2C 1 zestaw
17 Automatyczna spawarka haków podporowych 2*MD40-4C 1 zestaw
18 Automatyczna maszyna do wykrywania szczelności ciśnieniowej JCJ-0-0 1 zestaw
19 Przenośnik rozładowczy SSJ-0-0 1 zestaw



Konfiguracja wody, energii elektrycznej i gazu

Projekt Parametry
Całkowity rozkład mocy 1600KVA (Rzeczywista całkowita moc zużywana to około 1000KVA)
Ciśnienie źródła gazu 0,6 MPa
Ciśnienie źródła wody 0,15 MPa ~ 0,30 MPa
Wymagania dotyczące źródła sprężonego powietrza 1000 l/min
Całkowity przepływ wody 1200 l/min
Długość * szerokość zajmowana przez sprzęt ok. 60m*10m

​Najlepiej sprzedająca się w pełni automatyczna linia produkcyjna chłodnic transformatorów TRINTFAR 27​​​

Etykietka:

Zgrzewarka punktowa 3mm,

spawarka laserowa CE Fiber,

sprzęt do spawania laserowego Water Chiller

Szczegóły kontaktu
Shanghai Trintfar Intelligent Equipment Co., Ltd.

Osoba kontaktowa: Mr. tianwei

Tel: +8615216883036

Wyślij zapytanie bezpośrednio do nas (0 / 3000)

Inne produkty
50w 100w Laser Cleaner Maszyna do usuwania rdzy

50w 100w Laser Cleaner Maszyna do usuwania rdzy

Nazwa: 50w 100w 150w 500w 1000w Laser światłowodowy Usuwanie rdzy Maszyna do czyszczenia farby rdzy Pył ole

Typ lasera:: Laser światłowodowy

Zapewniona obsługa posprzedażna: Wsparcie online

Aplikacja: Czyszczenie powierzchni metalowych
Szybka maszyna do czyszczenia laserem światłowodowym do usuwania rdzy

Szybka maszyna do czyszczenia laserem światłowodowym do usuwania rdzy

Nazwa: Szybka przenośna maszyna do czyszczenia laserowego Usuwanie rdzy Środek czyszczący Cena

Typ lasera:: Laser światłowodowy

Zapewniona obsługa posprzedażna: Wsparcie online

Aplikacja: Czyszczenie powierzchni metalowych
Laserowa maszyna do czyszczenia rdzy Spawarka laserowa światłowodowa 0,5 ms Części zamienne do metalu

Laserowa maszyna do czyszczenia rdzy Spawarka laserowa światłowodowa 0,5 ms Części zamienne do metalu

Nazwa: Laserowa maszyna do czyszczenia rdzy z częściami zamiennymi do maszyn do czyszczenia laserowego do m

Typ lasera:: Laser światłowodowy

Zapewniona obsługa posprzedażna: Wsparcie online

System chłodzenia:: Chłodzenie wodne
Metalowa maszyna do czyszczenia laserowego 500w 1000w Fiber Laser Cleaner Usuwanie rdzy

Metalowa maszyna do czyszczenia laserowego 500w 1000w Fiber Laser Cleaner Usuwanie rdzy

Nazwa: Laserowa maszyna czyszcząca 500w 1000w Laser do usuwania rdzy

Typ lasera:: Laser światłowodowy

Zapewniona obsługa posprzedażna: Wsparcie online

Podanie: Czyszczenie powierzchni metalowych
CE Spawarka laserowa z ciągłą falą Spawanie laserowe aluminium ze stali nierdzewnej 1000W

CE Spawarka laserowa z ciągłą falą Spawanie laserowe aluminium ze stali nierdzewnej 1000W

Nazwa: 1000W ręczna spawarka laserowa z ciągłą falą metalowa stal nierdzewna/aluminium spawanie laserowe/lu

Długość światłowodu:: ≥10 m, można dostosować

Materiały spawalne:: Stal nierdzewna, blacha ocynkowana, stop aluminium, mosiądz ......

System chłodzenia:: Chłodzenie wodne
O

Maszyny do zgrzewania punktowego

Zamki drzwi sprężarki Wisząca zgrzewarka punktowa Projekcja Półautomatyczna spawarka

MF 120KA Zgrzewarka inwerterowa DC Zgrzewarki punktowe DC inwerterowe

automatyczna aluminiowa spawarka miejscowa

Spawarka do magazynowania energii

Górna pokrywa sprężarki Śruba i nakrętka Zgrzewarka punktowa Zgrzewarka punktowa

Dostosowana maszyna do zgrzewania punktowego Skraplacz pneumatyczny Inteligentna zgrzewarka punktowa oporowa

Zamki drzwi sprężarki Przetwornica częstotliwości Automatyczne magazynowanie energii Maszyny spawalnicze

Zostaw wiadomość

Polityka prywatności | Chiny dobry jakość Maszyny do zgrzewania punktowego dostawca. © 2022 - 2025 Shanghai Trintfar Intelligent Equipment Co., Ltd.. All Rights Reserved.
