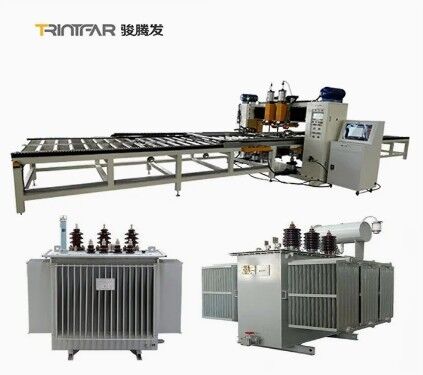

Automatyczna linia produkcyjna chłodząca elektrycznymi transformatorami z spawaniem płetwami - Sprzęt szybki do produkcji chłodziarek - Linia produkcyjna chłodząca płytkową

Automatyczna linia produkcyjna chłodząca elektrycznymi transformatorami z spawaniem płetwami - Sprzęt szybki do produkcji chłodziarek - Linia produkcyjna chłodząca płytkową
Electric transformer fin-welding cooling automatic production line - High-speed equipment for manufacturing coolers - Plate-type cooling production line
Automatyczna linia produkcyjna chłodząca elektrycznymi transformatorami z spawaniem płetwami - Sprzęt szybki do produkcji chłodziarek - Linia produkcyjna chłodząca płytkową Automatyczna linia produkcyjna chłodząca elektrycznymi transformatorami z spawaniem płetwami - Sprzęt szybki do produkcji chłodziarek - Linia produkcyjna chłodząca płytkową Automatyczna linia produkcyjna chłodząca elektrycznymi transformatorami z spawaniem płetwami - Sprzęt szybki do produkcji chłodziarek - Linia produkcyjna chłodząca płytkową Automatyczna linia produkcyjna chłodząca elektrycznymi transformatorami z spawaniem płetwami - Sprzęt szybki do produkcji chłodziarek - Linia produkcyjna chłodząca płytkową

Duży Obraz :  Automatyczna linia produkcyjna chłodząca elektrycznymi transformatorami z spawaniem płetwami - Sprzęt szybki do produkcji chłodziarek - Linia produkcyjna chłodząca płytkową

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Trintfar
Orzecznictwo: CE
Zapłata:
Minimalne zamówienie: 1
Cena: 10000~500000
Szczegóły pakowania: Drewniane wsporniki/drewniane skrzynki
Czas dostawy: 60 ~ 90
Zasady płatności: L/C, D/A, D/P, T/T
Kontakt

Automatyczna linia produkcyjna chłodząca elektrycznymi transformatorami z spawaniem płetwami - Sprzęt szybki do produkcji chłodziarek - Linia produkcyjna chłodząca płytkową

Opis
Nr modelu: FVM-170KVA Zakres produkcji: Linia produktów
Orzecznictwo: ISO, CE, ABS Obsługa posprzedażna: 1 rok gwarancji
Pakiet Transportowy: drewniane pudełko Znak firmowy: TRINTFAR
Podkreślić:

linia produkcyjna spawania płetwami transformatorów elektrycznych

,

urządzenia do produkcji szybkich chłodziarek

,

linia produkcyjna chłodzenia typu płyty



Przepływ pracy

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Przepływ pracy:Maszyna do załadunku kratownic panelowych → Maszyna do załadunku i prasowania pierścieni kanału wodnego → Maszyna do toczenia i montażu 1 → Zgrzewarka do wstępnego pozycjonowania panelu → Wielopunktowa zgrzewarka suwnicowa panelowa → Zgrzewarka wstępna do blachy konwekcyjnej → Wielopunktowa zgrzewarka suwnicowa do blachy konwekcyjnej → Przenośnik liniowy w kształcie litery U → Zgrzewarka z podwójnymi szwami wzdłużnymi → Zgrzewarka dwugłowicowa suwnicowa z krótkimi szwami bocznymi 1 → Zgrzewarka dwugłowicowa suwnicowa z krótkimi szwami bocznymi 2 → Dwustronna maszyna do czyszczenia i przycinania → Nożyce → Czterokątna maszyna do cięcia łukowego → Maszyna tokarsko-montażowa 2 → Dwugłowicowa automatyczna zgrzewarka trójdrożna → Automat zgrzewający hak podporowy → Automatyczna maszyna do wykrywania szczelności ciśnieniowej → Przenośnik wyładowczy
Główne wyposażenie

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line



Maszyna do ładowania kratownic panelowych

Ręczny załadunek ułożonych materiałów na wózki platformowe załadowcze za pomocą wózka z wysięgnikiem, z dwoma stanowiskami układania materiału po każdej stronie.
Chwytak kratownicowy automatycznie chwyta materiały z obu stron wózka płytowego i umieszcza je na linii przenośnika.
Mechanizm pozycjonujący z centralnym zaciskiem wyrównuje panel na przenośniku.
Mechanizm napędzany serwo przesuwa płytę do zgrzewarki wstępnej w celu zgrzewania punktowego po obu stronach.

Maszyna do załadunku i prasowania pierścieni kanału wodnego

W pierścieniu wodnym zastosowano zasilanie płytami wibracyjnymi w systemie dwutorowym.
Dwie głowice dociskowe po każdej stronie dociskają pierścienie wodne z przodu i z tyłu.
Przenoszenie materiału wykorzystuje napędzane rolki podawania.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Maszyna tokarsko-montażowa

Szybkie i dokładne przerzucanie.
Wysokiej jakości łańcuchy do przekładni; Silnik redukcyjny o mocy 400W jako napęd.
Silnik redukcyjny z czujnikiem do precyzyjnego pozycjonowania skrętu.
Sterowanie automatyczne, bez interwencji ręcznej.
Składa się z korpusu obrotowego, urządzenia ładującego, konsoli elektrycznej, systemu operacyjnego i ogrodzenia zabezpieczającego. Dostosowuje się do różnych wymagań dotyczących obracania produktu, zapewniając bezpieczny, płynny i wydajny transfer materiału pomiędzy operacjami.

Zgrzewarka do wstępnego pozycjonowania panelu

Panel automatycznie przepływa do pozycji zatrzymania spawania na stojaku przenośnika, a spawacze po obu stronach rozpoczynają wstępne zgrzewanie punktowe. Zgrzewanie punktowe wstępne wymagane tylko dla jednego rzędu. Wykorzystuje 1 zestaw zasilacza AC DN75.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Zgrzewarka bramowa panelowa wielopunktowa

3 bramowe zgrzewarki wielopunktowe do spawania. Każda jednostka ma 18 zestawów cylindrów do spawania. Źródło prądu spawalniczego prądu przemiennego do spawania jednego rzędu połączeń lutowniczych na raz. Szybki silnik krokowy serwomechanizmu przesuwa chwytak do przodu, aby zasilić płytę kanału wodnego.

Zgrzewarka punktowa do arkuszy konwekcyjnych

Arkusz konwekcyjny ładowany ręcznie do internetowego przewodnika po narzędziach. Spawanie wykonane przy użyciu suwnicy 4-głowicowej zgrzewarki wstępnej. Materiały ręcznie wpychane do pierwszego rzędu wcześniej wskazanych pozycji do spawania. Sprzęt automatycznie przesuwa się dla pozostałych punktów spawania.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Bramowa zgrzewarka konwekcyjna wielopunktowa

Wstępnie ustawiona ścieżka: Arkusz konwekcyjny podąża ustaloną ścieżką do prowadnicy narzędziowej.
Spawanie z podwójną bramą: 2 spawarki bramowe wielopunktowe.
Złącza pneumatyczne: 16 zestawów na jednostkę.
Zasilanie sieciowe: AC i jednostronne do spawania rzędowego.
Serwokrok: Szybki serwokrok podaje chwytak do płyty kanału wodnego.

Przenośnik liniowy w kształcie litery U

Użyj stojaka przenośnika rolkowego do przenoszenia materiałów w układzie w kształcie litery U.
Efektywność przestrzenna: kształt litery U oszczędza miejsce, optymalizuje proces.
Łatwość obsługi: Mniejszy zasięg pracownika, wygodny, zmniejsza intensywność.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Zgrzewarka dwugłowicowa z długim bokiem

Spawanie symultaniczne: Zgrzewaj jednocześnie oba długie boki.
Zasilanie: Średnia częstotliwość prądu przemiennego 300 KVA zapewnia stabilne, długotrwałe spawanie.

Zgrzewarka bramowa dwugłowicowa z krótkimi szwami bocznymi 2 kpl

Użyj źródła prądu przemiennego o średniej częstotliwości, aby zapewnić bardzo stabilne spawanie przez długi czas.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Dwustronna maszyna do czyszczenia i przycinania

Oczyść i przytnij produkty spawane wzdłużnie.

Maszyna do cięcia

Proces cięcia: Wykonaj cięcie wymaganych materiałów.
Materiał noża: Ostrze ze stali białej.
Metoda cięcia: Cięcie nożyczkami.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Maszyna do cięcia łukowego z czterema narożnikami

Kształtowanie narożników: Wytnij ostre rogi, aby utworzyć zaokrąglone krawędzie.
Materiał noża: Biała stal.
Metoda cięcia: Wykrawanie hydrauliczne.

Dwugłowicowy automat zgrzewający trójdrożny

Moc spawania: Źródło zasilania MD80 średniej częstotliwości.
Przepływ materiału: Dwustronne kanały do ​​dokowania i obracania. Metoda przenoszenia: Płyta łańcuchowa do transportu materiału w układzie trójdrożnym. Automatyczne podawanie: Pozycjonowanie chwytaka i spawania dla precyzyjnej pracy.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Hak pomocniczy do automatycznej spawarki

Moc spawania: Źródło zasilania MD40 średniej częstotliwości.
Metoda karmienia: Układanie klipsowe do podawania materiału.
Załadunek: Chwytak pneumatyczny ładuje materiały do ​​pozycji spawania.

Automatyczna maszyna do wykrywania szczelności ciśnieniowej

Ciśnienie próbne: 10 barów.
Metoda testowa: Automatyczny test ciśnienia w zbiorniku wody.
Inne informacje
Szczegóły produktu Usługi Techniczne
Schemat układu powrotnego linii produkcyjnej grzejników panelowych stalowych w kształcie litery U Kieruj się koncentracją na kliencie i zapewnij swojej firmie kompleksowe usługi przedsprzedażne i posprzedażowe, takie jak instalacja, uruchomienie, szkolenia i konserwacja.
Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line Obsługa przedsprzedażna: Przed podpisaniem umowy firma zapewnia klientom różnorodne rozwiązania procesów produkcyjnych oraz usługi doradztwa technicznego w zakresie urządzeń.
Wyniki produkcji Instalacja i uruchomienie: Zgodnie z umową nasza firma w określonym terminie bezpiecznie przetransportuje sprzęt na miejsce montażu wskazane przez użytkownika oraz wyśle ​​pracowników serwisu technicznego w celu jego montażu na miejscu. Gdy użytkownik posiada podstawowe części zamienne do instalacji i uruchomienia, inżynier serwisu technicznego zainstaluje i debuguje maszynę, aby użytkownik mógł z niej korzystać, upewniając się, że środowisko w miejscu instalacji i uruchomienia jest schludne, czyste i uporządkowane.
Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line Szkolenie posprzedażowe: Firma oferuje bezpłatne szkolenia techniczne (min. 5 dni) u kupującego lub w centrum szkoleniowym sprzedawcy. Kluczowe tematy obejmują:
-Kontrola użycia oprogramowania -Procedury włączania/wyłączania zasilania
-Ustawienia parametrów panelu i oprogramowania
-Podstawowe czyszczenie i konserwacja maszyny
- Obsługa typowych awarii sprzętu
-Środki ostrożności operacyjne
Konserwacja sprzętu
-Roczna gwarancja po odbiorze końcowym;
-Czas reakcji obsługi klienta wynosi 24 godziny;
-Naprawy płatne realizowane są po okresie gwarancyjnym.
NIE Nazwa Tworzywo Notatki
1 Płyta Blacha stalowa walcowana na zimno Grubość 1,1 mm
2 Płyta konwekcyjna Blacha stalowa walcowana na zimno Grubość 0,3 mm
3 Typ interfejsu   Interfejs z gwintem wewnętrznym 4x G 1/2
4 Długość produktu   400-3000 mm
5 Szerokość produktu   300/400/500/600/900 mm

Lista konfiguracji sprzętu



NIE Nazwa sprzętu Model Ilość Jednostka
1 Maszyna do ładowania kratownic panelowych HJ-0-0 1 ustawić
2 Maszyna do załadunku i prasowania pierścieni kanału wodnego YZJ-0-0 1 ustawić
3 Maszyna tokarsko-montażowa 1 FZJ-0-0 1 ustawić
4 Zgrzewarka do wstępnego pozycjonowania panelu DN75-2C 1 ustawić
5 Zgrzewarka bramowa panelowa wielopunktowa 10*DN60-36C 3 ustawić
6 Zgrzewarka punktowa do arkuszy konwekcyjnych 2*DN63-4C 1 ustawić
7 Bramowa zgrzewarka konwekcyjna wielopunktowa 4*DN63-16C 3 ustawić
8 Przenośnik liniowy w kształcie litery U ZJG-0-0 1 ustawić
9 Zgrzewarka dwugłowicowa z długim bokiem 2*FVM300-2C 1 ustawić
10 Zgrzewarka bramowa dwugłowicowa z krótkimi szwami bocznymi 1 2*FVM300-2C 1 ustawić
11 Zgrzewarka bramowa dwugłowicowa z krótkimi szwami bocznymi 2 2*FVM300-2C 1 ustawić
12 Dwustronna maszyna do czyszczenia i przycinania XBJ-0-0 1 ustawić
13 Maszyna do cięcia JCJ-0-0 1 ustawić
14 Maszyna do cięcia łukowego z czterema narożnikami QJJ-0-0 1 ustawić
15 Maszyna tokarsko-montażowa 2 FZJ-0-0 1 ustawić
16 Dwugłowicowy automat zgrzewający trójdrożny 2*MD80-2C 1 ustawić
17 Hak pomocniczy do automatycznej spawarki 2*MD40-4C 1 ustawić
18 Automatyczna maszyna do wykrywania szczelności ciśnieniowej JCJ-0-0 1 ustawić
19 Przenośnik rozładowujący SSJ-0-0 1 ustawić



Konfiguracja wody, prądu i gazu

Projekt Parametry
Całkowita dystrybucja mocy 1600 kVA (rzeczywista całkowita moc wynosi około 1000 kVA)
Ciśnienie źródła gazu 0,6 MPa
Ciśnienie źródła wody 0,15 MPa ~ 0,30 MPa
Wymagania dotyczące źródła sprężonego powietrza 1000 l/min
Całkowity przepływ wody 1200 l/min
Długość zajmowana przez sprzęt*szerokość ok. 60m*10m
