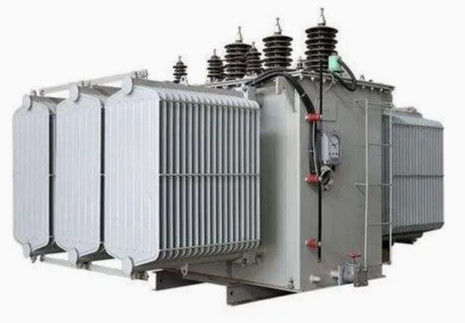

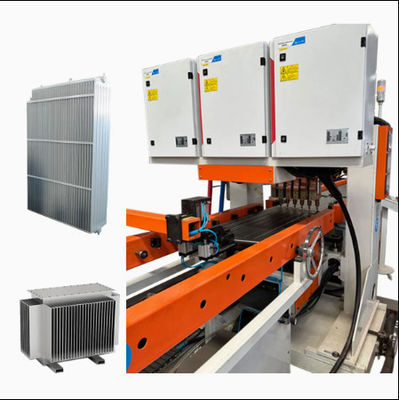

Linia produkcyjna grzejników transformatorów

Linia produkcyjna grzejników transformatorów
Transformer Radiator Production Line Production Radiator Machine
Linia produkcyjna grzejników transformatorów Linia produkcyjna grzejników transformatorów Linia produkcyjna grzejników transformatorów Linia produkcyjna grzejników transformatorów Linia produkcyjna grzejników transformatorów

Duży Obraz :  Linia produkcyjna grzejników transformatorów

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Trintfar
Orzecznictwo: CE
Zapłata:
Minimalne zamówienie: 1
Cena: 10000~500000
Szczegóły pakowania: Drewniane wsporniki/skrzynie drewniane
Czas dostawy: 60 ~ 90
Zasady płatności: L/C, D/A, D/P, T/T
Kontakt

Linia produkcyjna grzejników transformatorów

Opis
Nr modelu: FVM-170KVA Zakres produkcji: Linia produktów
Orzecznictwo: ISO, CE, ABS Obsługa posprzedażna: 1 rok gwarancji
Pakiet Transportowy: Drewniane pudełko Znak firmowy: TRINTFAR
Podkreślić:

Linia produkcyjna maszyn grzejników

,

Linia produkcyjna chłodnicy transformatora

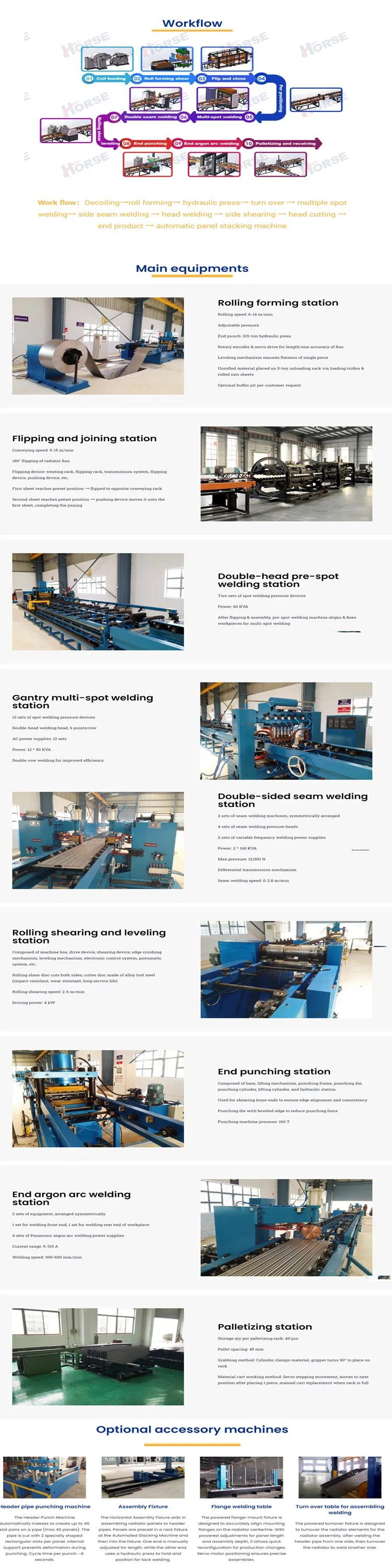

Przepływ pracy

Linia produkcyjna grzejników transformatorów 0

Przepływ pracy:Maszyna załadunku kratownicy panelu → Maszyna załadunku i prasowania pierścienia kanału wodnego → Maszyna obracania i montażu 1 → Maszyna do pozycjonowania wstępnego punktowego spawania paneli → Gantryczna maszyna do wielopunktowego spawania paneli → Maszyna do wstępnego punktowego spawania blach konwekcyjnych → Gantryczna maszzyna do wielopunktowego spawania blach konwekcyjnych → Przenośnik transferowy w kształcie litery U → Dwu-głowicowa maszyna do spawania szwów po długiej stronie → Gantryczna dwu-głowicowa maszzyna do spawania szwów po krótkiej stronie 1 → Gantryczna dwu-głowicowa maszyna do spawania szwów po krótkiej stronie 2 → Dwustronna maszyna do czyszczenia i przycinania → Nożyce → Maszyna do cięcia łukowego czterech narożników → Maszyna obracania i montażu 2 → Dwu-głowicowa, trójstronna automatyczna spawarka → Automatyczna spawarka haka podporowego → Automatyczna maszyna do wykrywania szczelności ciśnieniowej → Przenośnik rozładowczy
Główne wyposażenie

Linia produkcyjna grzejników transformatorów 1



Maszyna załadunku kratownicy panelu

Ręczne ładowanie materiałów w stosach na wózki platformy podającej za pomocą wysięgnika, z dwoma pozycjami umieszczania materiału po każdej stronie.
Chwytak kratownicy automatycznie chwyta materiały z obu stron wózka płytowego i umieszcza je na linii przenośnika.
Mechanizm pozycjonowania mocowania centralnego wyrównuje panel na przenośniku.
Mechanizm napędzany serwomechanizmem przesuwa płytę do maszyny do wstępnego punktowego spawania w celu spawania punktowego po obu stronach.

Maszyna załadunku i prasowania pierścienia kanału wodnego

Pierścień kanału wodnego wykorzystuje podawanie wibracyjne z systemem dwutorowym.
Dwie głowice dociskowe po każdej stronie dociskają pierścienie kanału wodnego po stronie przedniej i tylnej.
Przesył materiału wykorzystuje podawanie z napędem rolkowym.

Linia produkcyjna grzejników transformatorów 2

Maszyna obracania i montażu

Szybkie i precyzyjne obracanie.
Wysokiej jakości łańcuchy do przenoszenia; silnik redukcyjny 400W jako napęd.
Silnik redukcyjny z czujnikiem do precyzyjnego pozycjonowania obrotu.
Automatyczne sterowanie, brak interwencji manualnej.
Składa się z korpusu obrotowego, urządzenia załadunkowego, konsoli elektrycznej, systemu operacyjnego i ogrodzenia ochronnego. Dostosowuje się do różnych wymagań dotyczących obracania produktów, zapewniając bezpieczny, płynny i wydajny transfer materiału między operacjami.

Maszyna do pozycjonowania wstępnego punktowego spawania paneli

Panel automatycznie przesuwa się do pozycji zatrzymania spawania na stojaku przenośnika, a spawacze po obu stronach rozpoczynają wstępne punktowe spawanie. Wstępne punktowe spawanie wymagane tylko dla jednego rzędu. Używa 1 zestawu zasilania AC DN75.

Linia produkcyjna grzejników transformatorów 3

Gantryczna maszyna do wielopunktowego spawania paneli

3 gantryczne maszyny do wielopunktowego spawania. Każda jednostka ma 18 zestawów połączeń spawalniczych cylindrów. Źródło zasilania spawania AC do spawania jednego rzędu połączeń lutowniczych na raz. Szybki serwonapęd krokowy podaje chwytak do przodu, aby dostarczyć płytę kanału wodnego.

Maszyna do wstępnego punktowego spawania blach konwekcyjnych

Blacha konwekcyjna ładowana ręcznie na prowadnicę narzędziową online. Spawanie odbywa się za pomocą gantrycznej 4-głowicowej maszyny do wstępnego punktowego spawania. Materiały ręcznie wpychane do pierwszego rzędu pozycji wstępnego punktowania w celu spawania. Sprzęt automatycznie przesuwa się do pozostałych punktów spawania.

Linia produkcyjna grzejników transformatorów 4

Gantryczna maszyna do wielopunktowego spawania blach konwekcyjnych

Ustawiona ścieżka: Blacha konwekcyjna podąża ustawioną ścieżką do prowadnicy narzędziowej.
Podwójne spawanie gantry: 2 gantryczne spawarki wielopunktowe.
Połączenia pneumatyczne: 16 zestawów na jednostkę.
Zasilanie AC: AC i jednostronne do spawania rzędowego.
Serwo krokowe: Szybki serwonapęd krokowy podaje chwytak do płyty kanału wodnego.

Przenośnik transferowy w kształcie litery U

Użyj stojaka przenośnika rolkowego do przenoszenia materiałów w układzie w kształcie litery U.
Efektywność przestrzeni: kształt U oszczędza miejsce, optymalizuje proces.
Łatwość obsługi: Mniejszy zakres pracy, wygodny, zmniejsza intensywność.

Linia produkcyjna grzejników transformatorów 5

Dwu-głowicowa maszyna do spawania szwów po długiej stronie

Spawanie jednoczesne: Spawaj obie długie strony jednocześnie.
Zasilanie: 300KVA średniej częstotliwości AC dla stabilnego spawania długoterminowego.

Gantryczna dwu-głowicowa maszyna do spawania szwów po krótkiej stronie 2 Zestaw

Użyj źródła zasilania spawania AC średniej częstotliwości, aby zapewnić bardzo stabilne spawanie przez długi czas.

Linia produkcyjna grzejników transformatorów 6

Dwustronna maszyna do czyszczenia i przycinania

Czyści i przycina produkty spawane po długiej stronie.

Nożyce

Proces cięcia: Wykonaj cięcie na wymaganych materiałach.
Materiał noża: Biała stal.
Metoda cięcia: Cięcie nożycami.

Linia produkcyjna grzejników transformatorów 7

Maszyna do cięcia łukowego czterech narożników

Kształtowanie narożników: Odetnij ostre narożniki, aby utworzyć zaokrąglone krawędzie.
Materiał noża: Biała stal.
Metoda cięcia: Hydrauliczne wykrawanie.

Dwu-głowicowa, trójstronna automatyczna spawarka

Moc spawania: Źródło zasilania średniej częstotliwości MD80.
Przepływ materiału: Dwustronne kanały do dokowania i obracania. Metoda transportu: Płyta łańcuchowa do transportu materiału w trzech kierunkach. Automatyczne podawanie: Chwytak i pozycjonowanie spawania dla precyzyjnej pracy.

Linia produkcyjna grzejników transformatorów 8

Automatyczna spawarka haka podporowego

Moc spawania: Źródło zasilania średniej częstotliwości MD40.
Metoda podawania: Układanie typu klipsowego do podawania materiału.
Załadunek: Chwytak pneumatyczny ładuje materiały do pozycji spawania.

Automatyczna maszyna do wykrywania szczelności ciśnieniowej

Ciśnienie testowe: 10 barów.
Metoda testowania: Automatyczny test ciśnieniowy w zbiorniku wodnym.
Inne informacje
Szczegóły produktu Usługi techniczne
Schemat układu powrotnego w kształcie litery U linii produkcyjnej grzejników panelowych ze stali Przestrzegaj podejścia zorientowanego na klienta i zapewnij swojej firmie kompleksowe usługi przedsprzedażne i posprzedażne, takie jak instalacja, uruchomienie, szkolenie i konserwacja.
Linia produkcyjna grzejników transformatorów 9 Usługa przedsprzedażna: Przed podpisaniem umowy firma zapewnia klientom różne rozwiązania procesów produkcyjnych i usługi doradztwa technicznego dla sprzętu.
Wyniki produkcji Instalacja i uruchomienie: Zgodnie z umową nasza firma bezpiecznie przetransportuje sprzęt do miejsca instalacji wyznaczonego przez użytkownika w określonym czasie i wyśle inżynierów serwisu technicznego w celu zainstalowania go na miejscu. Gdy użytkownik posiada podstawowe części zamienne do instalacji i uruchomienia, inżynier serwisu technicznego zainstaluje i uruchomi maszynę dla użytkownika, zapewniając, że środowisko instalacji i uruchomienia jest schludne, czyste i uporządkowane.
Linia produkcyjna grzejników transformatorów 10 Szkolenie posprzedażne: Firma oferuje bezpłatne szkolenia techniczne (min. 5 dni) w siedzibie kupującego lub w centrum szkoleniowym sprzedawcy. Kluczowe tematy obejmują:
-Użycie oprogramowania sterującego -Procedury włączania/wyłączania zasilania
-Ustawienia parametrów panelu i oprogramowania
-Podstawowe czyszczenie i konserwacja maszyny
-Obsługa typowych awarii sprzętu
-Środki ostrożności podczas eksploatacji
Konserwacja sprzętu
-Roczna gwarancja po ostatecznym odbiorze;
-Czas reakcji obsługi klienta wynosi do 24 godzin;
-Płatne naprawy są świadczone po okresie gwarancyjnym.
NR Nazwa Materiał Uwagi
1 Panel Blacha ze stali walcowanej na zimno Grubość 1,1 mm
2 Płyta konwekcyjna Blacha ze stali walcowanej na zimno Grubość 0,3 mm
3 Typ interfejsu   4x G 1/2 gwint wewnętrzny
4 Długość produktu   400-3000 mm
5 Szerokość produktu   300/400/500/600/900mm

Lista konfiguracji sprzętu



NR Nazwa sprzętu Model Ilość Jednostka
1 Maszyna załadunku kratownicy panelu HJ-0-0 1 zestaw
2 Maszyna załadunku i prasowania pierścienia kanału wodnego YZJ-0-0 1 zestaw
3 Maszyna obracania i montażu 1 FZJ-0-0 1 zestaw
4 Maszyna do pozycjonowania wstępnego punktowego spawania paneli DN75-2C 1 zestaw
5 Gantryczna maszyna do wielopunktowego spawania paneli 10*DN60-36C 3 zestaw
6 Maszyna do wstępnego punktowego spawania blach konwekcyjnych 2*DN63-4C 1 zestaw
7 Gantryczna maszyna do wielopunktowego spawania blach konwekcyjnych 4*DN63-16C 3 zestaw
8 Przenośnik transferowy w kształcie litery U ZJG-0-0 1 zestaw
9 Dwu-głowicowa maszyna do spawania szwów po długiej stronie 2*FVM300-2C 1 zestaw
10 Gantryczna dwu-głowicowa maszyna do spawania szwów po krótkiej stronie 1 2*FVM300-2C 1 zestaw
11 Gantryczna dwu-głowicowa maszyna do spawania szwów po krótkiej stronie 2 2*FVM300-2C 1 zestaw
12 Dwustronna maszyna do czyszczenia i przycinania XBJ-0-0 1 zestaw
13 Nożyce JCJ-0-0 1 zestaw
14 Maszyna do cięcia łukowego czterech narożników QJJ-0-0 1 zestaw
15 Maszyna obracania i montażu 2 FZJ-0-0 1 zestaw
16 Dwu-głowicowa, trójstronna automatyczna spawarka 2*MD80-2C 1 zestaw
17 Automatyczna spawarka haka podporowego 2*MD40-4C 1 zestaw
18 Automatyczna maszyna do wykrywania szczelności ciśnieniowej JCJ-0-0 1 zestaw
19 Przenośnik rozładowczy SSJ-0-0 1 zestaw



Konfiguracja wody, energii elektrycznej i gazu

Projekt Parametry
Całkowity rozkład mocy 1600KVA (Rzeczywista całkowita moc zużyta to około 1000KVA)
Ciśnienie źródła gazu 0,6 MPa
Ciśnienie źródła wody 0,15 MPa ~ 0,30 MPa
Wymagania dotyczące źródła sprężonego powietrza 1000 l/min
Całkowity przepływ wody 1200 l/min
Długość*szerokość zajmowana przez sprzęt ok. 60m*10m
