Linia produkcyjna w pełni automatycznego transformatora radiatora
Cała linia składa się z automatycznego deskolatora, rolki, platformy obrotowej, wielokrotnych spawarów miejscowych, maszyny spawalniczej bocznej szwy, maszyny spawalniczej głowy, maszyny do obcinania boków, maszyny do cięcia głowy,i tabliczki przesyłania, między innymi.
Dostępne rozmiary to 320, 460, 480, 520 i 535, lub mogą być zaprojektowane na zamówienie na podstawie specyficznych wymagań klienta.
Cała linia jest w pełni automatyczna, zapewniając wysoką jakość produktu i najwyższą wydajność spełniającą światowe standardy.
Przepływ pracy:Decoiling→roll forming→ hydraulic press→wrót → wielokrotne spawanie miejscowe→ spawanie boczne → spawanie szewkowe → spawanie głowy → obcinanie boków → cięcie głowy → produkt końcowy → automatyczna maszyna do układania paneli

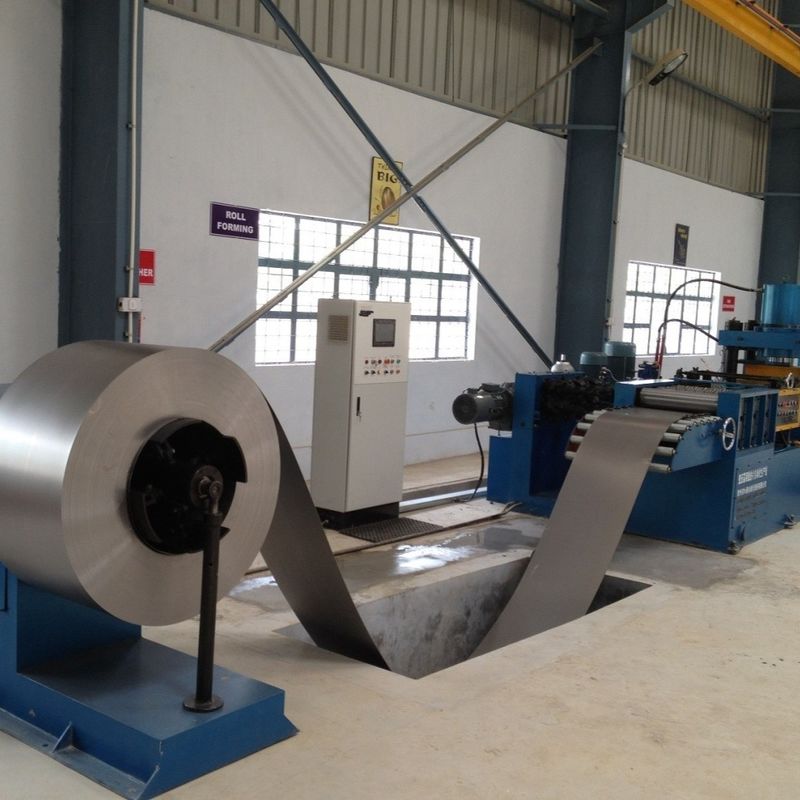

Stacja formowania walcowania
Prędkość koła: 6-14 m/min
Ciśnienie regulowane
Wstrzyknięcie końcowe: pras hydrauliczna o pojemności 315 ton
Koder obrotowy i serwo napęd dla dokładności długości/wielkości płetw
Mechanizm wyrównania zapewnia płaskość pojedynczego elementu
Materiał niewalcowany umieszczony na stojaku rozładunkowym o masie 5 ton za pomocą wózka załadunkowego i walcowany w arkusze
Opcjonalny otwór buforowy na żądanie klienta
Stacja przewracania i łączenia
Prędkość przenoszenia: 5-15 m/min
180° obrócenie płetw chłodniczych
Urządzenie przewracające: stojak obrotowy, stojak przewracający, układ przesyłowy, urządzenie przewracające, urządzenie pchające itp.
Pierwszy arkusz osiąga ustawioną pozycję → odwrócony do przeciwnej półki przenośnej
Drugi arkusz osiąga ustawione wcześniej położenie → urządzenie pchające przenosi go na pierwszy arkusz, kończąc połączenie
Stacja spawalnicza przedpunktowego z podwójnym głowicą
Dwa zestawy urządzeń ciśnieniowych do spawania punktowego
Moc: 60 KVA
Po przewróceniu i montażu, maszyna do spawania pre-spot wyrównuje i ustawia elementy do spawania wielopunktowego

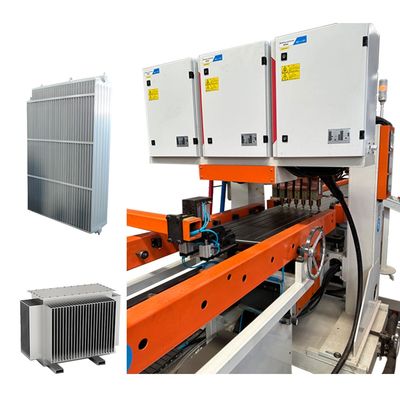

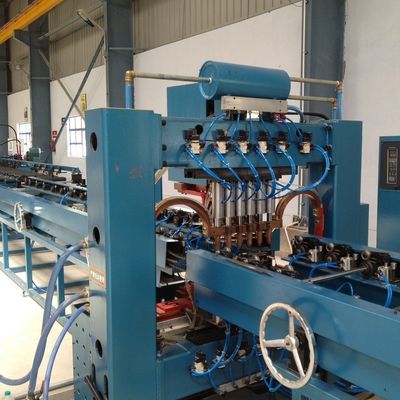

Stacja spawalnicza wielopunktowego z galerii
12 zestawów urządzeń ciśnieniowych do spawania punktowego
Głowa spawalniająca z podwójnym głowicą, 6 punktów na rząd
Zasoby prądu przemiennego: 12 zestawów
Moc: 12 * 50 KVA
Spawanie podwójnego rzędu w celu zwiększenia wydajności

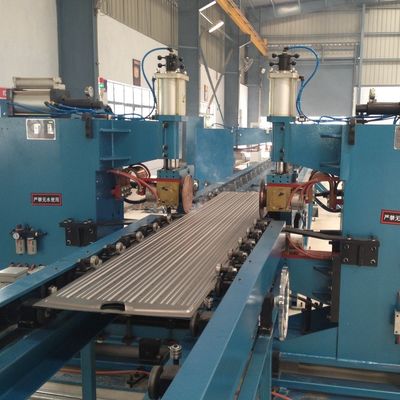

Stacje spawalnicze dwustronne
2 zestawy maszyn spawalniczych, symetrycznie ustawionych
4 zestawy głowic ciśnieniowych do spawania szwowego
2 zestawy zasilania spawania o zmiennej częstotliwości
Moc: 2 * 160 KVA
Ciśnienie maksymalne: 12 000 N
Mechanizm różnicowego przekazywania
Prędkość spawania szwu: 0-2,8 m/min
Stacja obciągania i wyrównania
Składa się z skrzynki maszynowej, urządzenia napędowego, urządzenia obcięcia, mechanizmu kruszenia krawędzi, mechanizmu wyrównania, systemu elektronicznego sterowania, systemu pneumatycznego itp.
Płyty obcięcia z obydwu stron; płyty obcięcia wykonane ze stali narzędzia stopowej (odporne na uderzenia, odporne na zużycie, długą żywotność)
Prędkość obcinania walcowania: 2-6 m/min
Moc napędowa: 4 kW
Stacja przebicia końcowego
Składa się z podstawy, mechanizmu podnoszącego, ramy przebijającej, matrycy przebijającej, cylindru przebijającego, cylindru podnoszącego i stacji hydraulicznej
Używane do obcinania luźnych końcówek w celu zapewnienia wyrównania krawędzi i spójności
Ściganie matrycy z wyciętą krawędzią w celu zmniejszenia siły cioskowej
Ciśnienie maszyny do perforacji: 160 T
Stacja spawania łukowego argonu końcowego
2 zestawy sprzętu, ułożone symetrycznie
1 zestaw do spawania przedniego końca, 1 zestaw do spawania tylnego końca obróbki
4 zestawy zasilania spawania łukowego argonowego Panasonic
Zakres prądu: 5-315 A
Prędkość spawania: 300-600 mm/min
Ilość magazynowania na półce paletyzującej: 40 sztuk
Odległość palet: 45 mm
Sposób chwytania: Materiał zacisków cylindrowych, uchwyt obraca się o 90°, aby umieścić go na stojaku
Metodę pracy wózka materiałowego: ruch serwo-krokowy, przesuwa się do następnej pozycji po umieszczeniu 1 kawałka, ręczna wymiana wózka, gdy regał jest pełny
