Przepływ pracy:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor







Zarezerwuj wycieczkę po fabryce

	Główne produkty:	Maszyna do spawania miejscowego,Maszyna do spawania tyłków,Maszyna do spawania laserowego,Maszyna do spawania szwów,‬...‬
	Adres:	Budynek 8, nr 889, Droga Guinan, dzielnica Songjiang, Szanghaj, Chiny
	Główne rynki:	Ameryka Północna, Azja Południowo-Wschodnia, Bliski Wschód
	Międzynarodowe warunki handlowe ((Incoterms):	Pozostałe
	Warunki płatności:	LC, T/T, Western Union, Mała kwota płatności
	Średni czas realizacji:	Czas przeprowadzenia: jeden miesiąc Czas realizacji w okresie poza sezonem: jeden miesiąc

Średni czas reakcji: ≤ 4,59h



Grupa Trintfar, założona w 1995 r., jest przedsiębiorstwem o wysokiej technologii w zakresie automatycznego sprzętu spawalniczego, które integruje badania naukowe, rozwój, produkcję i sprzedaż.Grupa ma siedzibę w Szanghaju, z czterema oddziałami w Szanghaju, Ningbo i Dongguan.

Jako krajowe przedsiębiorstwo o wysokiej technologii, Grupa Trintfar posiada dużą liczbę zaawansowanych produktów technologii spawania, w tym IF, maszynę do spawania rezystansowego z Inwersorem HF, automatyczne inteligentne NC,sprzęt do inteligentnego spawania laserowego, linia produkcyjna spawania samochodów, inteligentny system integracji robotów itp.

Nasze produkty są stosowane nie tylko w dużych zakładach produkcyjnych samochodów i części zamiennych w Chinach, ale także w przemyśle lotniczym, produkcji sprzętu domowego,urządzenia elektryczne niskiego napięcia i inne przemysły.

Spółka opracowała długoterminowy plan strategiczny, poprzez wymianę i współpracę z zagranicznymi doskonałymi przedsiębiorstwami i ciągły import zagranicznej zaawansowanej technologii i sprzętu,Aby stworzyć szeroko zakrojoną, przemysłowe i międzynarodowe przedsiębiorstwa

Główne wyposażenie



Maszyna do ładowania opraw z paneli

Ręczne ładowanie materiałów ułożonych na wagonach platformy żywieniowej za pomocą wagonu wyciągowego, z dwoma pozycjami umieszczania materiału po każdej stronie.

Przyczepka z trasy automatycznie chwyta materiały z obu stron wagonu płytkowego i umieszcza je na linii przenośnej.

Mechanizm pozycjonowania przycisku centralnego wyrównuje panel na przenośniku.

Mechanizm serwo napędzany przenosi płytę do maszyny do spawania pre-spot do spawania punktualnego po obu stronach.

Maszyna do ładowania i tłoczenia pierścieni kanału wodnego

Pierścień wodny wykorzystuje wibrującą płytkę zasilającą z systemem podwójnym.

Dwie głowice tłoczące z każdej strony tłoczą pierścienie wodne z przodu i z tyłu.

Przesyłka materiału wykorzystuje napędzane podkładanie rolki.

Maszyny do obrócenia i montażu

Szybkie i precyzyjne przewracanie.

Wysokiej jakości łańcuchy do transmisji; silnik redukcyjny 400 W jako napęd.

Silnik redukcji biegów z czujnikiem precyzyjnego pozycjonowania skrętu.

Automatyczne sterowanie, bez ręcznej interwencji.

Składa się z obracającego się ciała, urządzenia ładowania, konsoli elektrycznej, systemu operacyjnego i ogrodzenia bezpieczeństwa.i efektywny transfer materiałów między operacjami.

Maszyna spawalnicza do pozycjonowania przed punktem paneli

Panel automatycznie przepływa do pozycji zatrzymania spawania na stojaku przenośnikowym, a spawacze po obu stronach rozpoczynają spawanie wstępne.

Wystarczy spawanie wstępne w jednym rzędzie.

Wykorzystuje 1 zestaw zasilania AC DN75.

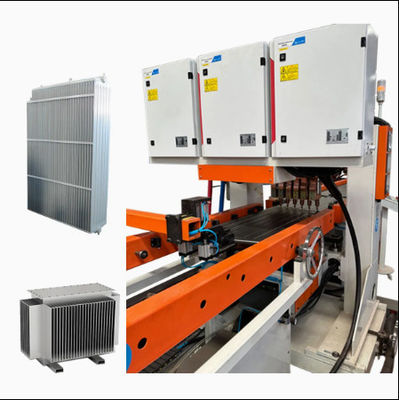

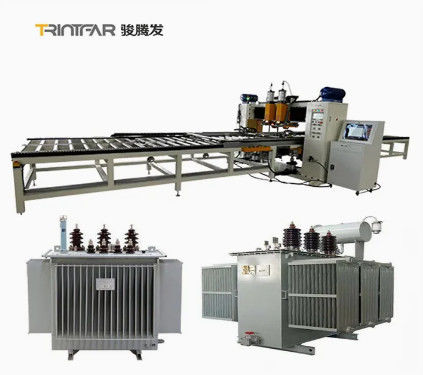

Maszyna do spawania wielopunktowego na porcie paneli

3 maszyny do spawania wielopunktowego na bramce.

Każda jednostka posiada 18 zestawów złączy spawalniczych cylindrów.

Źródło zasilania spawania AC do spawania jednego rzędu złączy lutowych naraz.

Wysokiej prędkości serwo-połączenie krok w krok zasilaje uchwyt do przodu do zasilania płyty kanału wodnego.

Maszyna do spawania wstępnego w miejscu arkuszy konwekcyjnej

Konwekcyjna arkusz ręcznie załadowany na przewodniku online narzędzia.

Spawanie wykonane za pomocą 4-głowej maszyny do spawania w punktach.

Materiały ręcznie wpychane do pierwszego rzędu ustawionych wcześniej pozycji do spawania.

Sprzęt automatycznie przesyła pozostałe punkty spawania.

Maszyna spawalnicza wielopunktowa do konwekcji arkusza gantry

Wstępnie ustawiona ścieżka: Płytka konwekcyjna podąża po wstępnie ustawionej ścieżce w przewodniku narzędzia.

Wylotowanie podwójnej bramki: 2 spawarki wielopunktowe na bramce.

Złącza pneumatyczne: 16 zestawów na jednostkę.

Zasilanie AC: AC & jednobokiej dla spawania rzędowego.

Serwo-stopnik: Wysokiej prędkości serwo-krokowy zasilacz chwytarki dla płyty kanału wodnego.

Przenośnik linii przeniesienia w kształcie U

Wykorzystanie stojaka przenośnika rolkowego do przenoszenia materiałów w układzie w kształcie U.

Wydajność przestrzeni: kształt U oszczędza przestrzeń, optymalizuje proces.

Łatwość obsługi: mniejszy zasięg pracownika, wygodny, zmniejsza intensywność.

Maszyna spawalnicza z dwuogłową szywą z długimi bokami

Jednoczesne spawanie: Spawaj obie długie strony naraz.

Zasilanie: 300KVA średniej częstotliwości prądu przemiennego do stabilnego długookresowego spawania.

Maszyna spawalnicza z podwójnym głowicą z szybami 2 zestaw

W celu zapewnienia bardzo stabilnego spawania przez długi czas należy użyć źródła zasilania spawania AC o średniej częstotliwości.

Maszyny do czyszczenia i obcinania z dwóch stron

Wyczyścić i przyciąć produkty spawane z długiej strony.

Maszyny do obcinania

Proces cięcia: Przeprowadzenie cięcia wymaganych materiałów.

Materiał do cięciaBiały żelazny ostrze.

Metoda cięciaNożyczki.

Maszyny do cięcia łuku czterokołowego

Kształt kąta: Wyciąć ostre narożniki, aby utworzyć zaokrąglone krawędzie.

Materiał do cięciaBiała stal.

Metoda cięciaWyniki badania:

Maszyny spawalnicze automatyczne o podwójnej głowicy

Moc spawaniaŚrednio częstotliwości MD80 źródło zasilania.

Przepływ materiałów: Podwójne kanały do dokuwania i obrotu.

Metoda przenoszenia: Płytka łańcuchowa do transportu materiału w trzech kierunkach.

Automatyczne karmienie: Pozycjonowanie uchwytów i spawania w celu precyzyjnej pracy.

Automatyczna spawarka z hakem podtrzymywania

Moc spawaniaŚrednio częstotliwości MD40 źródło zasilania.

Metoda karmienia: Zestaw typu klipa do podawania materiału.

Ładowanie: Pneumatyczna chwytarka przenosi materiały do pozycji spawania.

Automatyczne urządzenie do wykrywania szczelności ciśnienia

Ciśnienie badawcze10 barów.

Metoda badania: Automatyczne badanie ciśnienia w zbiorniku wody.

Inne informacje



Szczegóły produktu

Linia produkcyjna grzejników stalowych w kształcie UDiagram

Wyniki produkcji















Nie	Nazwa	Materiał	Uwaga:
1	Panel	Płyty stalowe walcowane na zimno	10,1 mm grubości
2	Płyty konwekcyjne	Płyty stalowe walcowane na zimno	00,3 mm grubości
3	Typ interfejsu		4x G 1/2 wewnętrznego interfejsu nici
4	Długość produktu		400-3000 mm
5	Szerokość produktu		300/400/500/600/900 mm

Wykaz konfiguracji urządzeń



Nie	Nazwa urządzenia	Model	Ilość	Jednostka
1	Maszyna do ładowania opraw z paneli	HJ-0-0	1	zestaw
2	Maszyna do ładowania i tłoczenia pierścieni kanału wodnego	YZJ-0-0	1	zestaw
3	Maszyna do obrócenia i montażu 1	FZJ-0-0	1	zestaw
4	Maszyna spawalnicza do pozycjonowania przed punktem paneli	DN75-2C	1	zestaw
5	Maszyna do spawania wielopunktowego na porcie paneli	10*DN60-36C	3	zestaw
6	Maszyna do spawania wstępnego w miejscu arkuszy konwekcyjnej	2*DN63-4C	1	zestaw
7	Maszyna spawalnicza wielopunktowa do konwekcji arkusza gantry	4*DN63-16C	3	zestaw
8	Przenośnik linii przeniesienia w kształcie U	ZJG-0-0	1	zestaw
9	Maszyna spawalnicza z dwuogłową szywą z długimi bokami	2*FVM300-2C	1	zestaw
10	Maszyna spawalnicza z podwójnym głowicą z szybką szybą z krótkim krawędziem 1	2*FVM300-2C	1	zestaw
11	Maszyna spawalnicza z podwójnym głowicą 2	2*FVM300-2C	1	zestaw
12	Maszyny do czyszczenia i obcinania z dwóch stron	XBJ-0-0	1	zestaw
13	Maszyny do obcinania	JCJ-0-0	1	zestaw
14	Maszyny do cięcia łuku czterokołowego	QJJ-0-0	1	zestaw
15	Maszyna do obrócenia i montażu 2	FZJ-0-0	1	zestaw
16	Maszyny spawalnicze automatyczne o podwójnej głowicy	2*MD80-2C	1	zestaw
17	Automatyczna spawarka z hakem podtrzymywania	2*MD40-4C	1	zestaw
18	Automatyczne urządzenie do wykrywania szczelności ciśnienia	JCJ-0-0	1	zestaw
19	Przekaźnik rozładunkowy	SSJ-0-0	1	zestaw



Konfiguracja wody, prądu i gazu

Projekt	Parametry
Rozkład całkowitej mocy	1600 KVA (Rzeczywista zużyta moc całkowita wynosi około 1000 KVA)
Ciśnienie źródła gazu	00,6 MPa
Ciśnienie źródła wody	00,15 MPa do 0,30 MPa
Wymogi dotyczące źródła sprężonego powietrza	1000 l/min
Całkowity przepływ wody	1200 l/min
Długość wyposażenia*szerokość ok.	60 m*10 m
