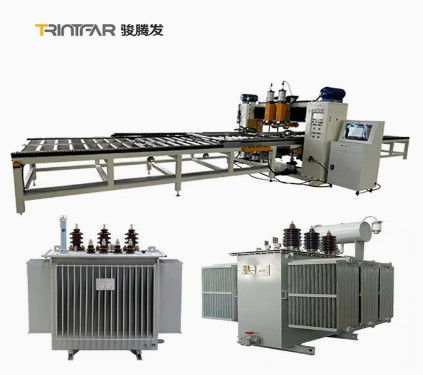

Linia produkcyjna w pełni automatycznego transformatora radiatora

Duży Obraz : Linia produkcyjna w pełni automatycznego transformatora radiatora

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	Trintfar
Orzecznictwo:	CE

Zapłata:

Minimalne zamówienie:	1
Cena:	10000~80000
Packaging Details:	Wooden brackets/wooden cases
Czas dostawy:	90 ~ 120
Zasady płatności:	L/C, D/A, D/P, T/T

Kontakt

Linia produkcyjna w pełni automatycznego transformatora radiatora

Opis

Capacity config:	60 pcs/h (based on 2m products)	Operatorzy:	1 osoba
Equipment area:	65m 6.5m2m(LWH)	Equipment power distribution:	330KVA

Przepływ pracy

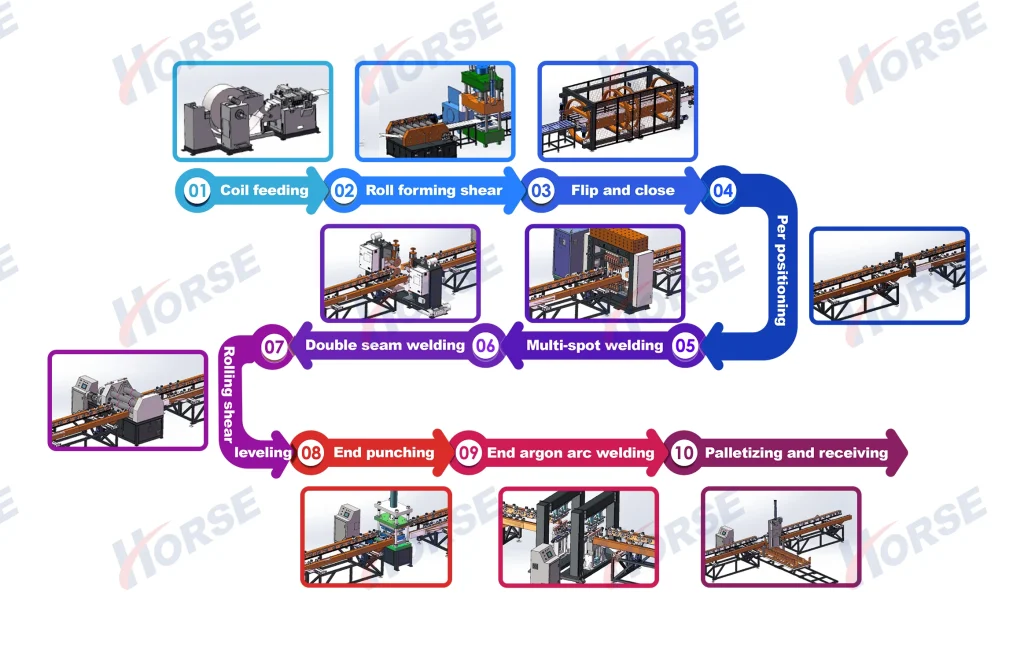

Przepływ pracy:Decoiling→roll forming→ hydrauliczne tłoczenie→ obrót → wielokrotne spawanie punktem→ spawanie ścianami bocznymi → spawanie głowy → obcinanie boków → obcinanie głowy → produkt końcowy → automatyczna maszyna do układania paneli

Główne wyposażenie

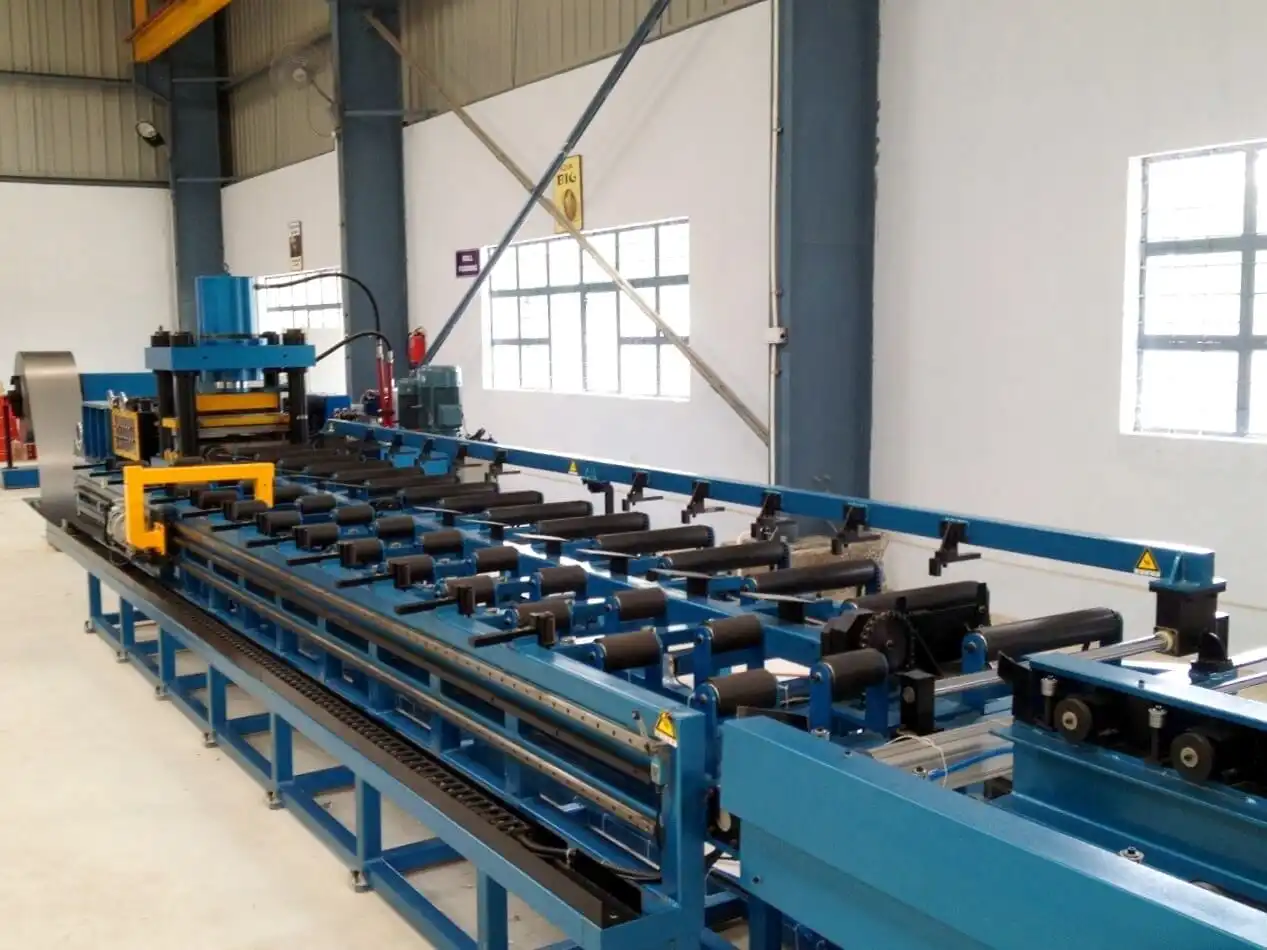

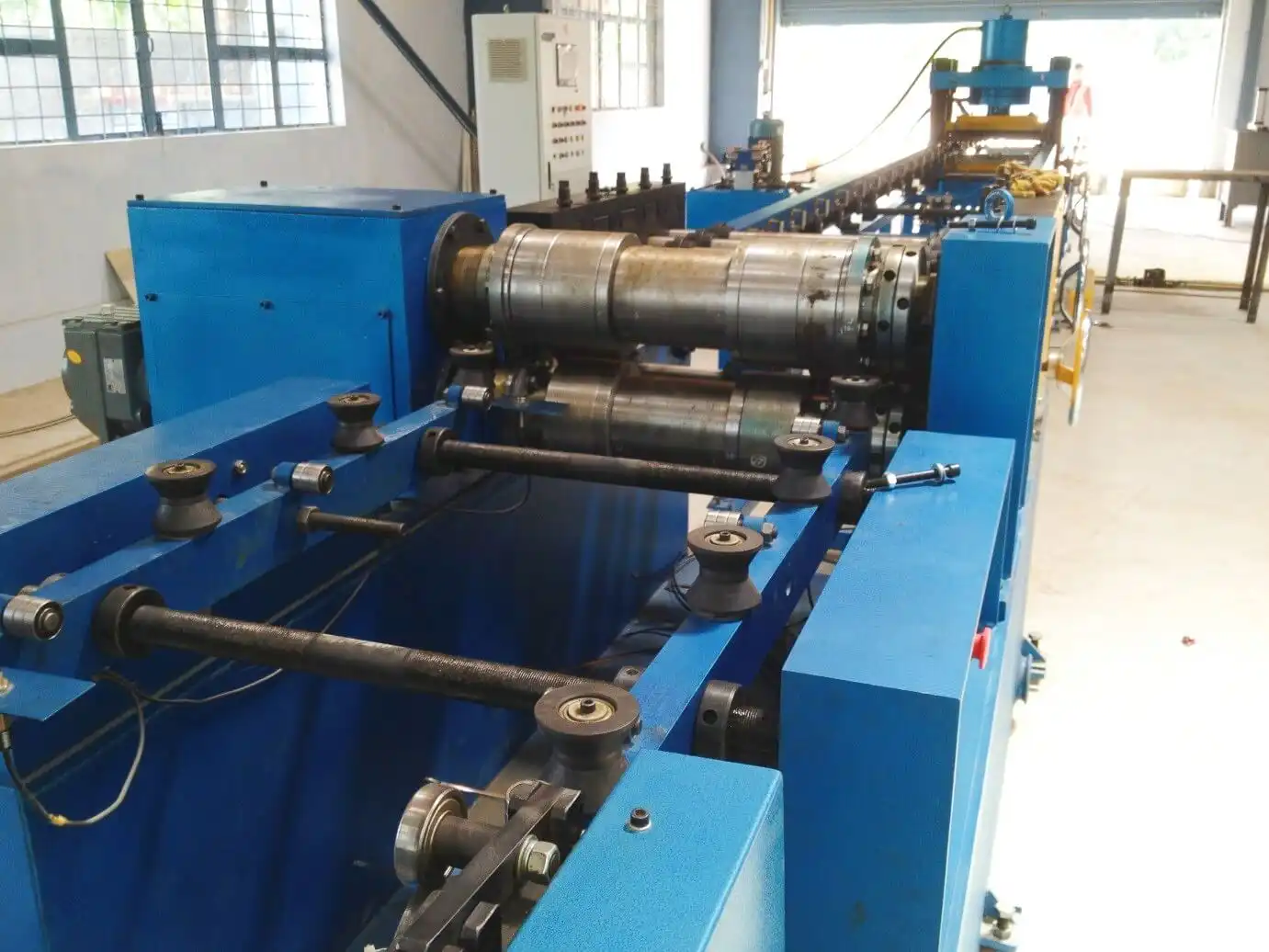

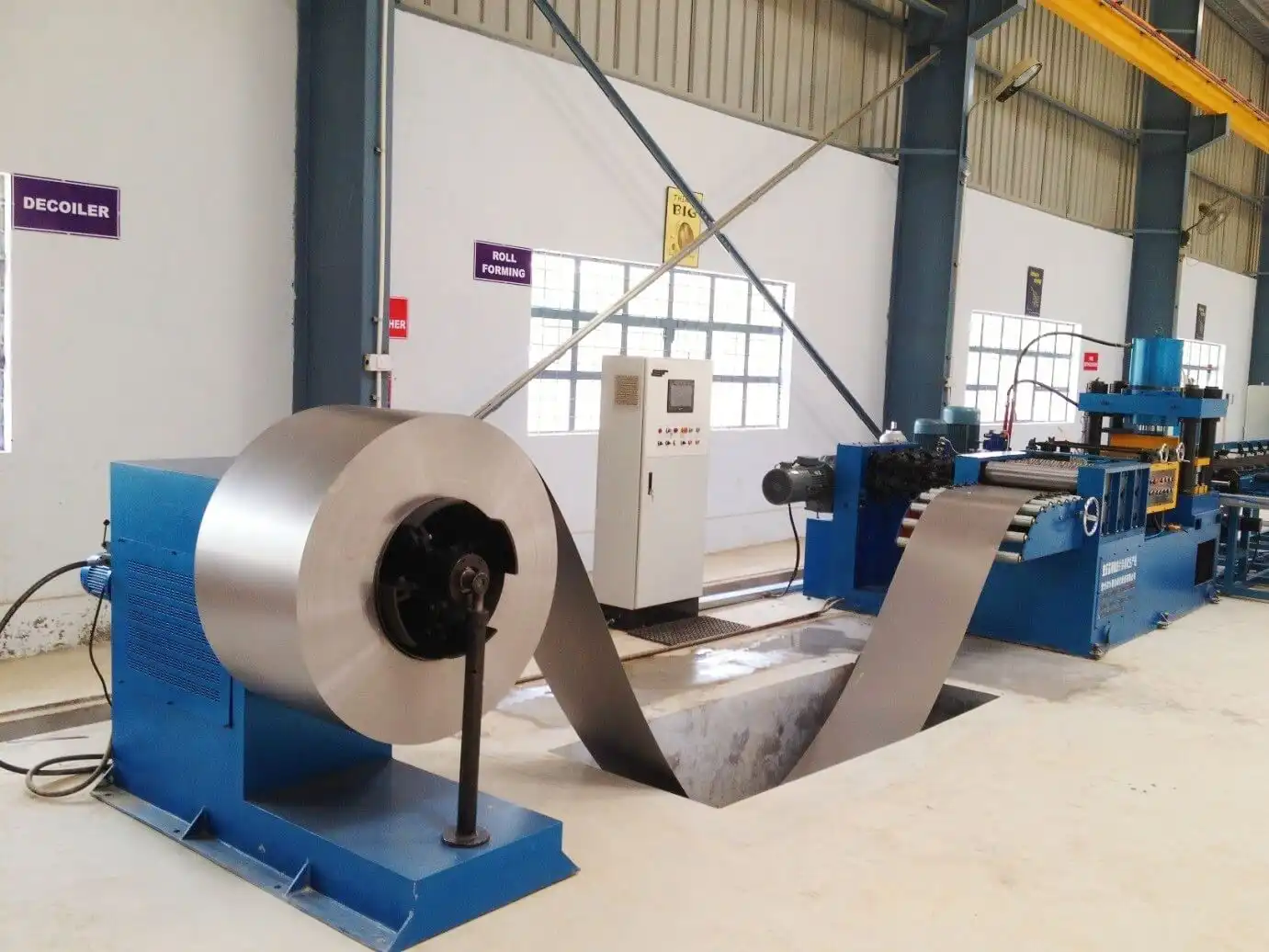

Stacja formowania walcowania

Prędkość koła: 6-14 m/min

Ciśnienie regulowane

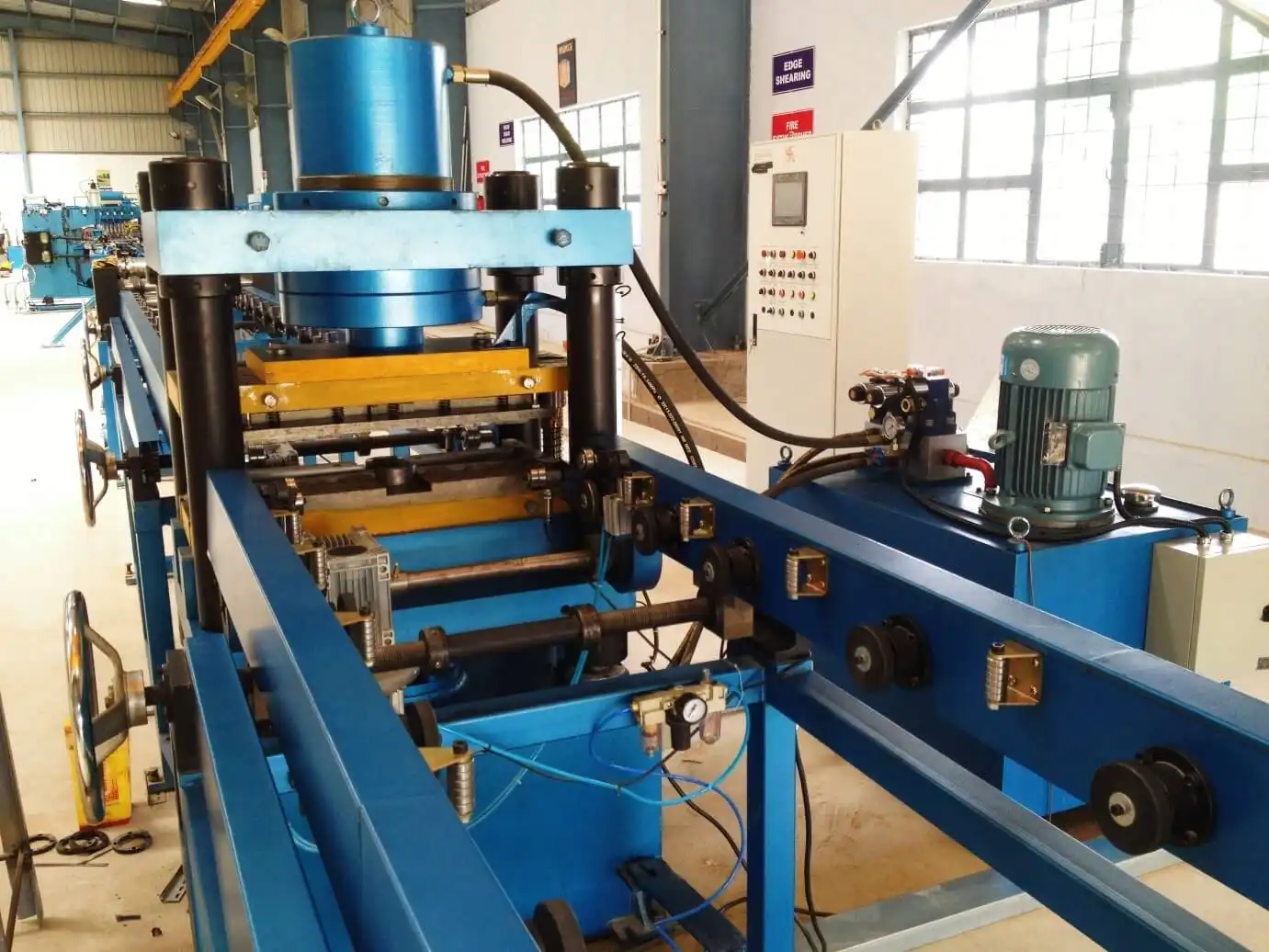

Wstrzyknięcie końcowe: pras hydrauliczna o pojemności 315 ton

Koder obrotowy i serwo napęd dla dokładności długości/wielkości płetw

Mechanizm wyrównania zapewnia płaskość pojedynczego elementu

Materiał niewalcowany umieszczony na stojaku rozładunkowym o masie 5 ton za pomocą wózka załadunkowego i walcowany w arkusze

Opcjonalny otwór buforowy na żądanie klienta

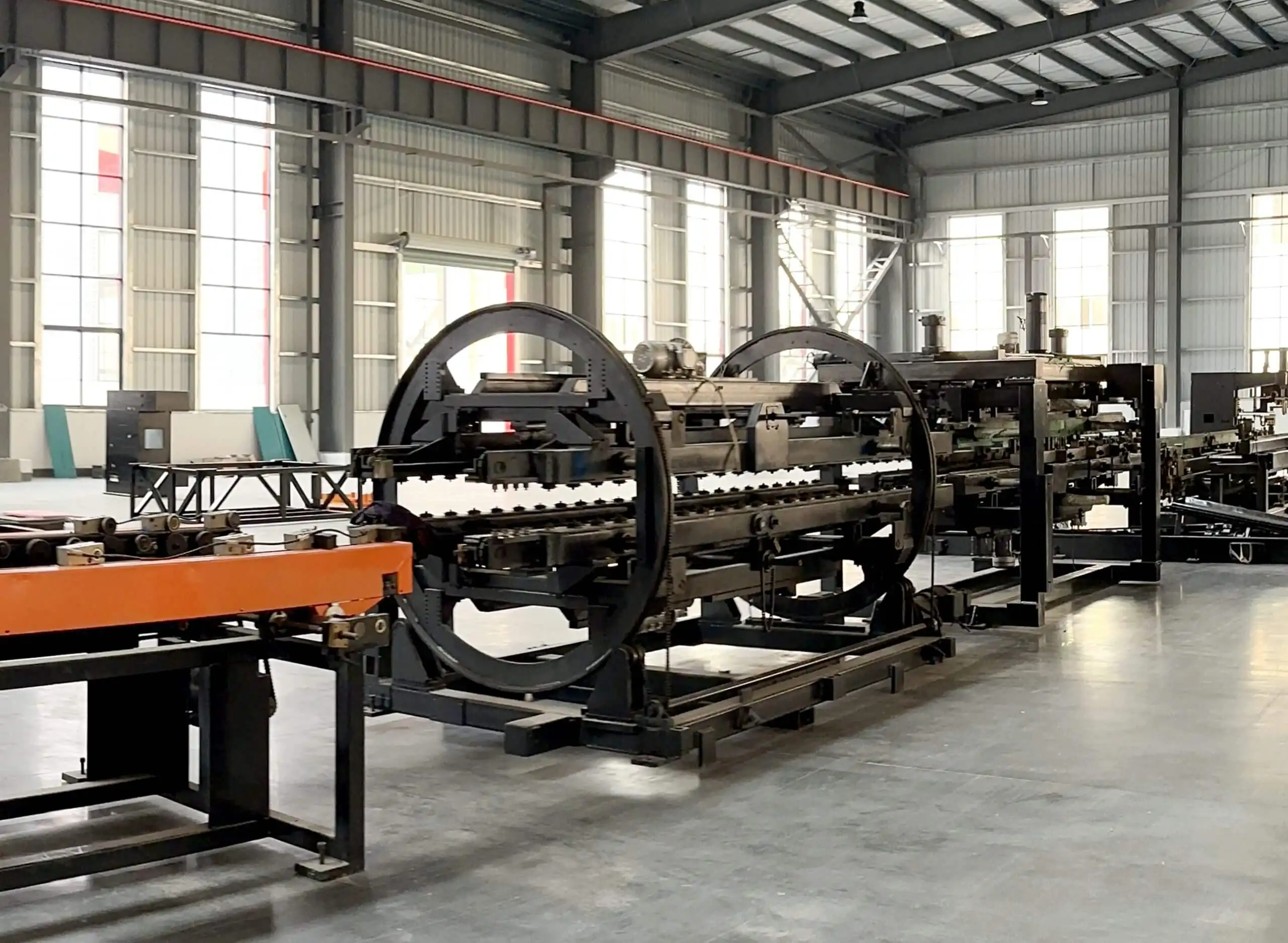

Stacja przewracania i łączenia

Prędkość przenoszenia: 5-15 m/min

180° obrócenie płetw chłodniczych

Urządzenie przewracające: stojak obrotowy, stojak przewracający, układ przesyłowy, urządzenie przewracające, urządzenie pchające itp.

Pierwszy arkusz osiąga ustawioną pozycję → odwrócony do przeciwnej półki przenośnej

Drugi arkusz osiąga ustawione wcześniej położenie → urządzenie pchające przenosi go na pierwszy arkusz, kończąc połączenie

Stacja spawalnicza przedpunktowego z podwójnym głowicą

Dwa zestawy urządzeń ciśnieniowych do spawania punktowego

Moc: 60 KVA

Po przewróceniu i montażu, maszyna do spawania pre-spot wyrównuje i ustawia elementy do spawania wielopunktowego

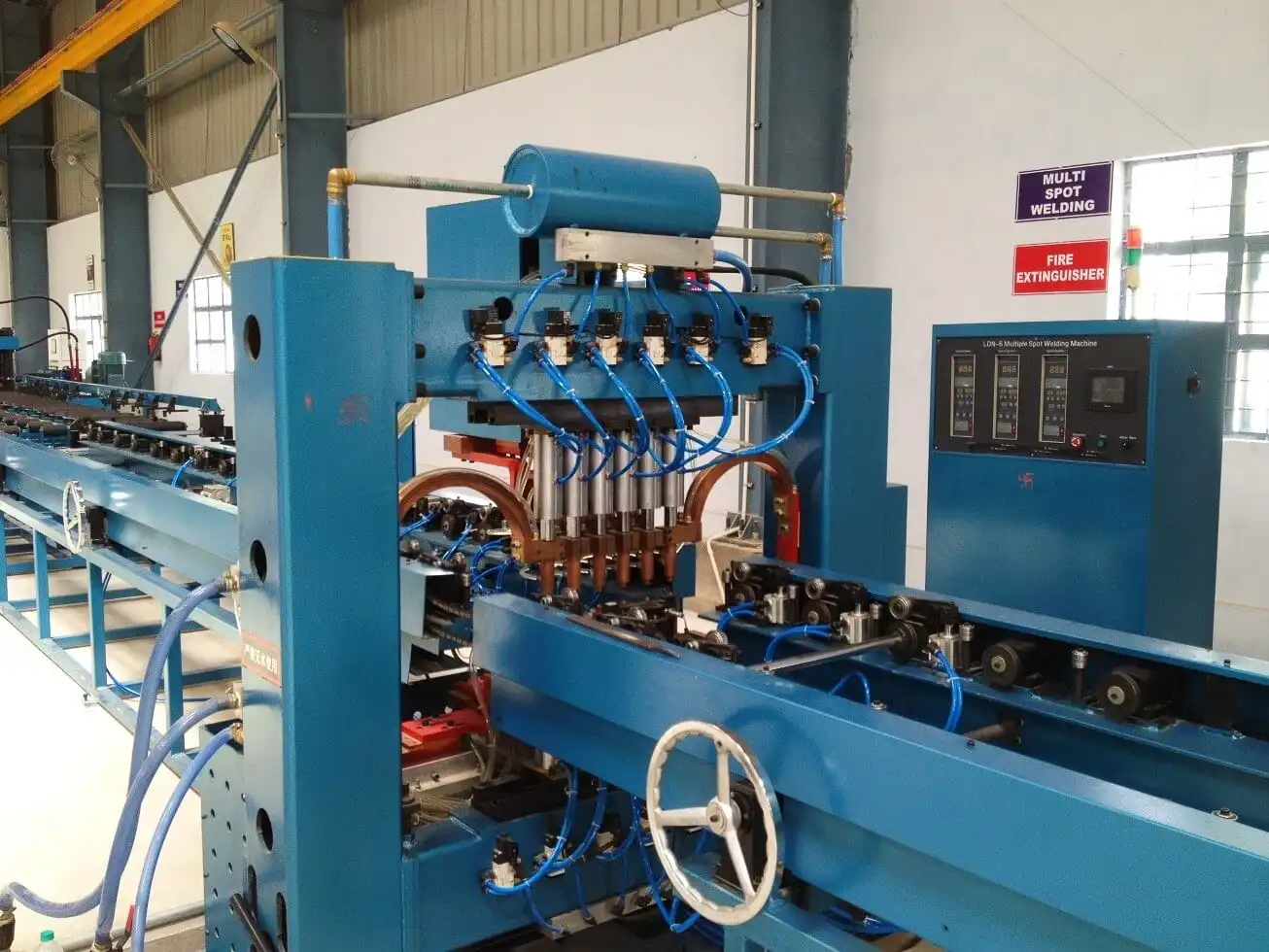

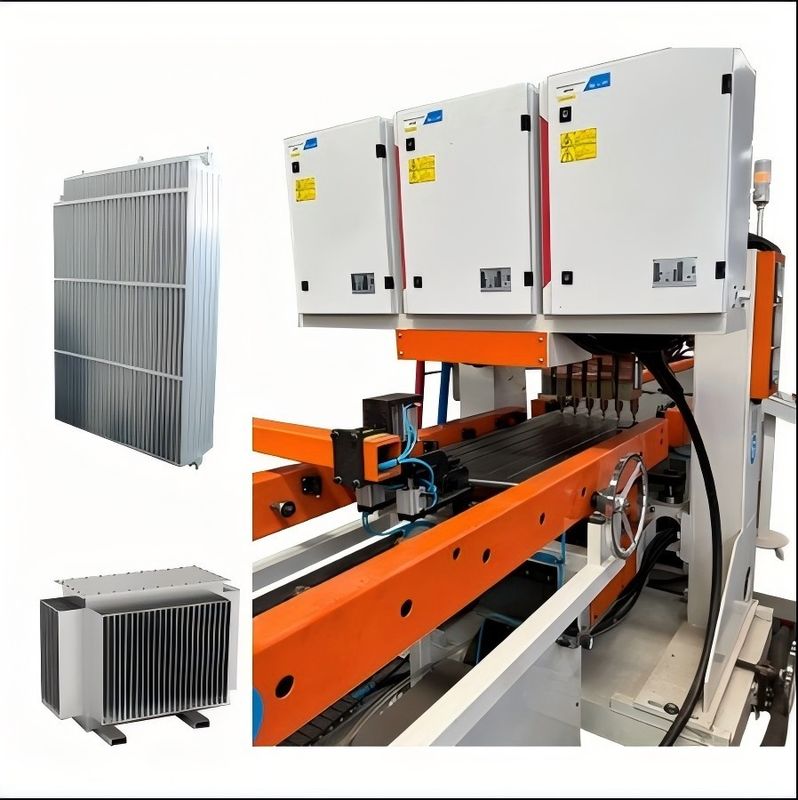

Stacja spawalnicza wielopunktowego z galerii

12 zestawów urządzeń ciśnieniowych do spawania punktowego

Głowa spawalniająca z podwójnym głowicą, 6 punktów na rząd

Zasoby prądu przemiennego: 12 zestawów

Moc: 12 * 50 KVA

Spawanie podwójnego rzędu w celu zwiększenia wydajności

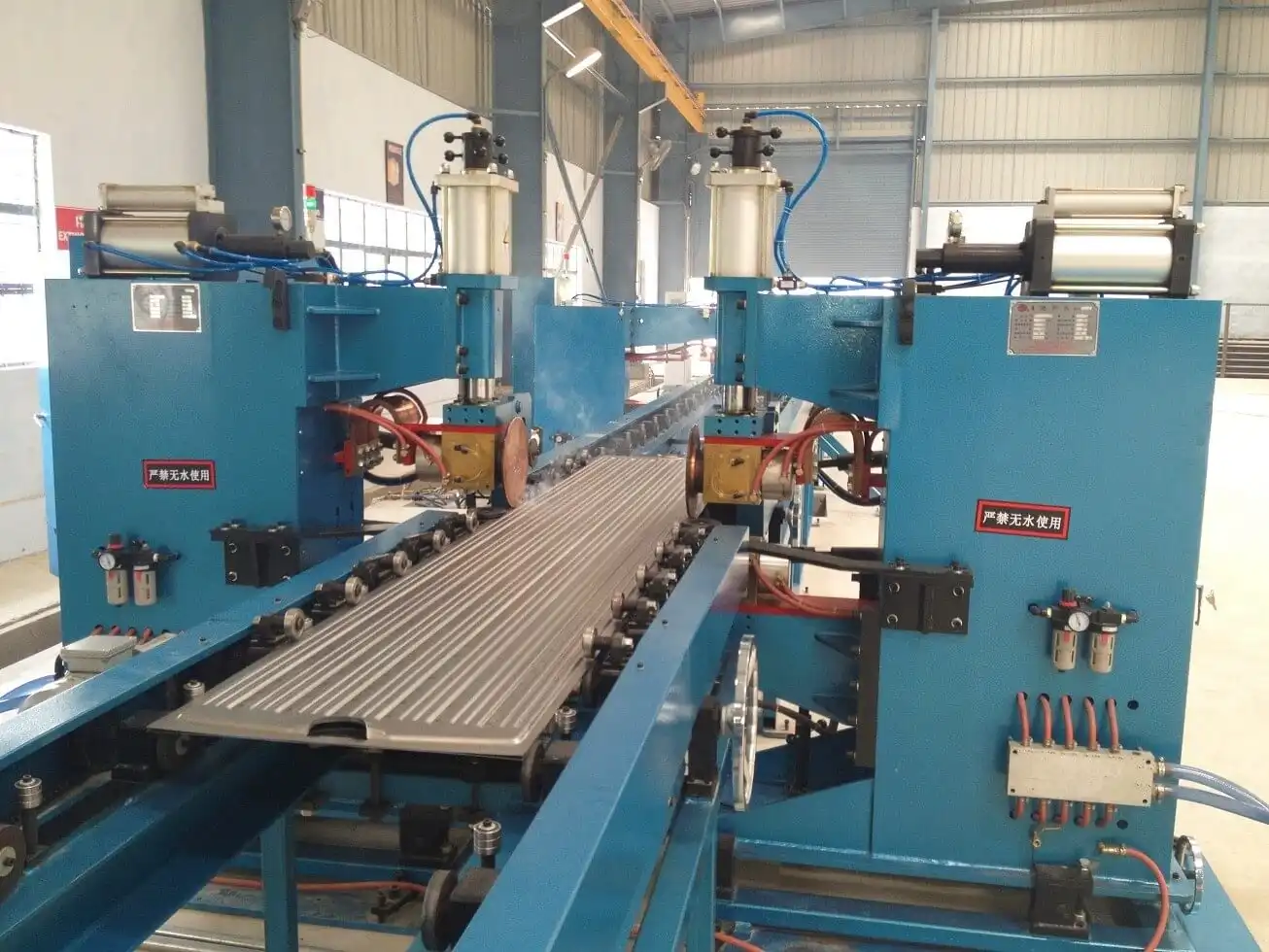

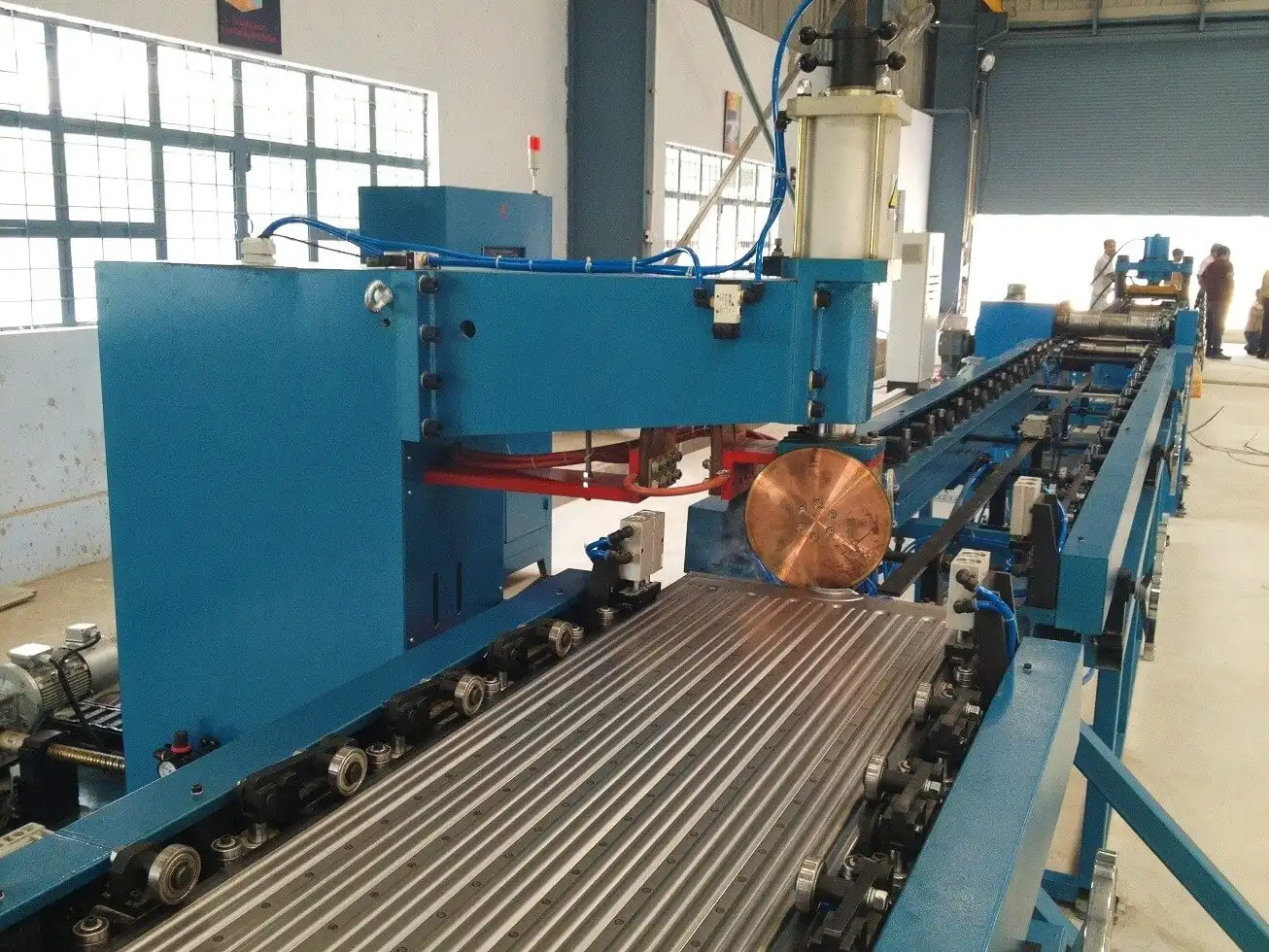

Stacje spawalnicze dwustronne

2 zestawy maszyn spawalniczych, symetrycznie ustawionych

4 zestawy głowic ciśnieniowych do spawania szwowego

2 zestawy zasilania spawania o zmiennej częstotliwości

Moc: 2 * 160 KVA

Ciśnienie maksymalne: 12 000 N

Mechanizm różnicowego przekazywania

Prędkość spawania szwu: 0-2,8 m/min

Stacja obciągania i wyrównania

Składa się z skrzynki maszynowej, urządzenia napędowego, urządzenia obcięcia, mechanizmu kruszenia krawędzi, mechanizmu wyrównania, systemu elektronicznego sterowania, systemu pneumatycznego itp.

Płyty obcięcia z obydwu stron; płyty obcięcia wykonane ze stali narzędzia stopowej (odporne na uderzenia, odporne na zużycie, długą żywotność)

Prędkość obcinania walcowania: 2-6 m/min

Moc napędowa: 4 kW

Stacja przebicia końcowego

Składa się z podstawy, mechanizmu podnoszącego, ramy przebijającej, matrycy przebijającej, cylindru przebijającego, cylindru podnoszącego i stacji hydraulicznej

Używane do obcinania luźnych końcówek w celu zapewnienia wyrównania krawędzi i spójności

Ściganie matrycy z wyciętą krawędzią w celu zmniejszenia siły cioskowej

Ciśnienie maszyny do perforacji: 160 T

Stacja spawania łukowego argonu końcowego

2 zestawy sprzętu, ułożone symetrycznie

1 zestaw do spawania przedniego końca, 1 zestaw do spawania tylnego końca obróbki

4 zestawy zasilania spawania łukowego argonowego Panasonic

Zakres prądu: 5-315 A

Prędkość spawania: 300-600 mm/min

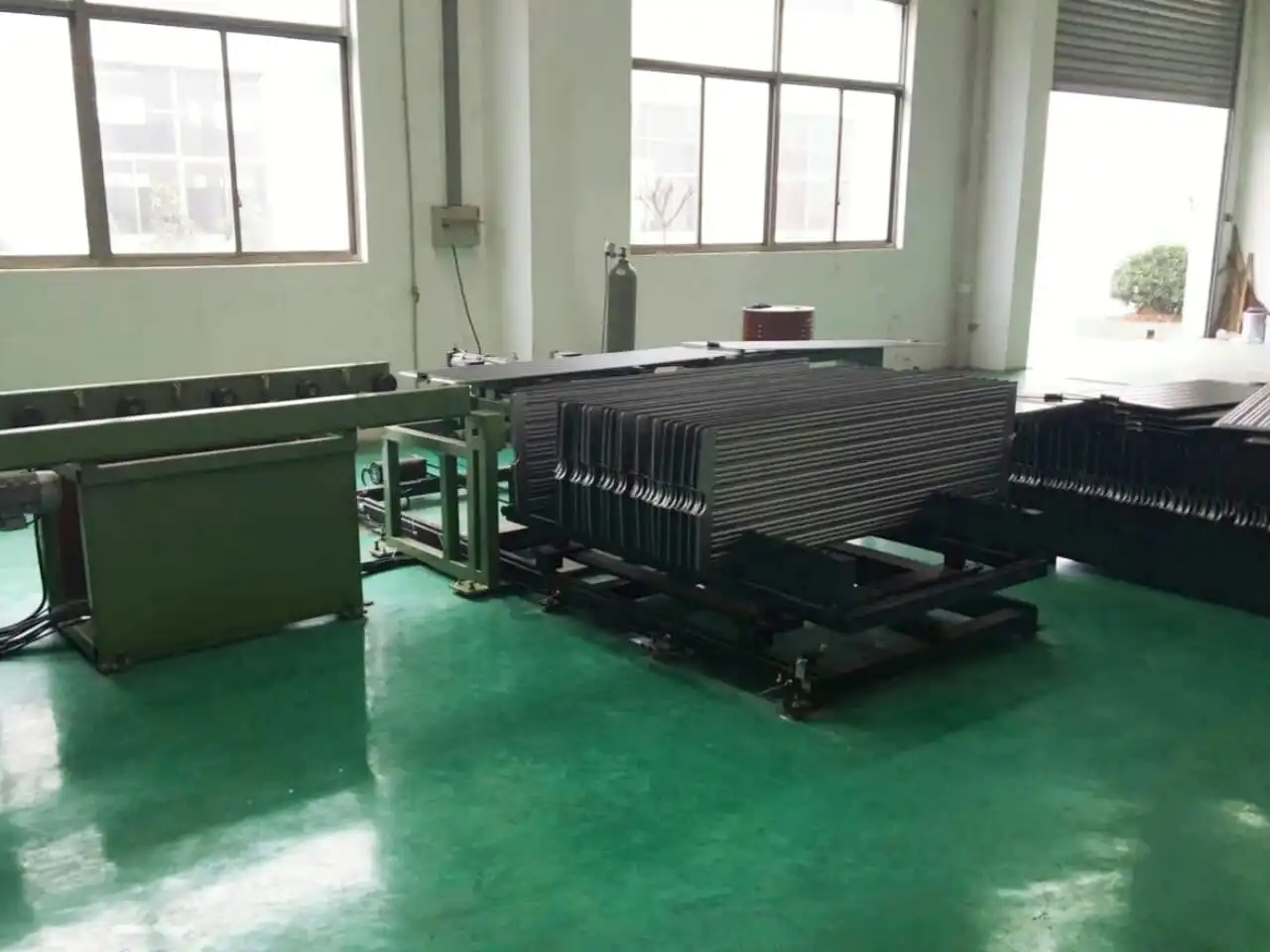

Stacja paletowania

Ilość magazynowania na półce paletyzującej: 40 sztuk

Odległość palet: 45 mm

Sposób chwytania: Materiał zacisków cylindrowych, uchwyt obraca się o 90°, aby umieścić go na stojaku

Metodę pracy wózka materiałowego: ruch serwo-krokowy, przesuwa się do następnej pozycji po umieszczeniu 1 kawałka, ręczna wymiana wózka, gdy regał jest pełny

Etykietka:

Osoba kontaktowa: Mr. tianwei

Tel: +8615216883036
